Tipos de Cabos de Rede de Computadores

Número Browse:0     Autor:Tony     Publicar Time: 2019-08-22      Origem:alimentado

Tipos de Cabos de Rede de Computadores

Em uso, o cabo de rede de computadores é composto por vários tipos que normalmente são ajustados às necessidades, condições, topologia de rede, protocolos e tamanho de uma determinada rede de computadores.Por exemplo, existem pequenos cabos de rede de computadores que são usados ​​em pequenas quantidades (por exemplo, via Ethernet), mas também há usos quase ilimitados de cabos de rede de computadores (por exemplo, via interconexão com a Internet).Outro exemplo é uma condição em que a rede permite apenas um tipo de cabo que pode ser usado, ou existem outras condições que realmente permitem o uso de cabos com uma combinação de mais de um tipo.

Existem pelo menos 3 tipos de cabos incluídos na categoria de cabos de rede de computadores.Para entender quais tipos de cabos de rede de computadores abrangem os critérios e como usá-los, aqui está a explicação completa:


1. Cabos coaxiais

O cabo coaxial é um tipo de cabo composto por duas portadoras em que um dos condutores fica no meio do cabo e é circundado pelo outro condutor com um padrão circular.O coaxial funciona fornecendo sinais elétricos ou de corrente da fonte ao destino.

Os tipos de cabos coaxiais estão sendo abandonados atualmente porque as portas para conectores BNC raramente são encontradas em dispositivos de computador ou dispositivos de rede, como switch e roteadores.A instalação do cabo coaxial de rede é difícil e precisa de conhecimentos especializados da esktra especialmente na confecção ou instalação de conectores.

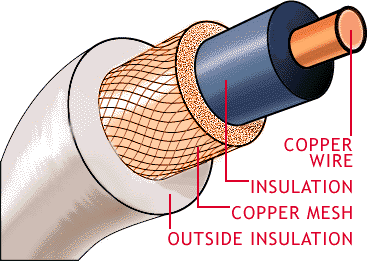

Cabos coaxiais


As partes do cabo coaxial são as seguintes.

  • Isolamento Externo – Revestimento externo (revestimento externo) que é a parte mais externa para proteger todas as partes do cabo.

  • Malha de Cobre – Alguns cabos coaxiais possuem blindagem trançada, alguns possuem blindagem metálica e outros possuem blindagem trançada e metálica.Essas blindagens podem fornecer terra para o fio condutor (cobre) e ajudar a proteger o fio de cobre contra EMI e RFI.

  • Isolamento – Isolamento plástico que é o revestimento do cabo condutor.

  • Fio de cobre – O fio de cobre é um fio condutor no centro do cabo e é feito de cobre e pode ser sólido ou trançado

Uso de cabo coaxial

Em seu uso dentro da rede, o cabo coaxial atual foi substituído pelo cabo de Par Trançado descrito mais adiante.Normalmente, esse cabo coaxial é usado no tipo de rede que possui uma topologia de rede de barramento e topologia em anel.

Desvantagens do cabo coaxial

Uma das grandes desvantagens desse tipo de cabo coaxial na rede é porque ele tem alcance e qualidade de transmissão de dados limitados, por isso é pouco utilizado.Além disso, o cabo coaxial também é considerado menos flexível, principalmente quando comparado ao cabo de par trançado.


2. Cabos de par trançado

O cabo de par trançado é um cabo que consiste em vários cabos emparelhados.Assim como um cabo coaxial, o funcionamento dos cabos de par trançado é através da transmissão de corrente ou sinais elétricos da fonte ao destino.Os cabos de par trançado têm um alcance não superior a 100 metros, a velocidade varia de 10 Mbps a 10.000 Mbps (10 Gbps).

Tipos de Cabos de Par Trançado

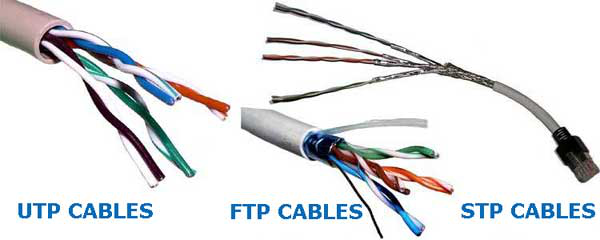

Cabos de par trançado

O cabo de par trançado é dividido em vários tipos, ou seja, STP (par trançado blindado), FTP (par trançado foil) e UTP (par trançado não blindado).

UTP (par trançado não blindado)

O cabo UTP em sua aplicação não suporta proteção de seu conjunto espiral.Por não ter nenhuma proteção por parte do cabo, este tipo de cabo UTP tem como grandes desvantagens sendo muito vulnerável à alta tensão e também ao campo magnético.O cabo UTP é amplamente utilizado em cabos de rede telefônica e também em pequenas redes LAN.

FTP (par trançado foiled)

O FTP tem uma especificação melhor do que o cabo de rede UTP, pois a camada do cabo é protegida por algum tipo de folha, então isso faz com que o cabo do tipo FTP tenha melhor resistência a ruídos e interferências magnéticas do que o cabo UTP.

STP (par trançado blindado)

Quase igual ao FTP, o cabo STP também possui proteção dentro da camada do cabo.A única diferença é o material usado para revestir o arranjo do cabo de par trançado.O STP também tem uma boa capacidade de evitar ruídos e interferências magnéticas.

3. Cabos de fibra óptica

Ao contrário dos dois tipos anteriores de cabos de rede que usam cobre como elemento condutor elétrico, este cabo de fibra ótica é feito de vidro de sílica de alta qualidade, embora ambos também possam ser feitos de plástico.Por ser feito de vidro ou plástico também, o sinal enviado pela Fibra Óptica é um pulso da origem ao destino.

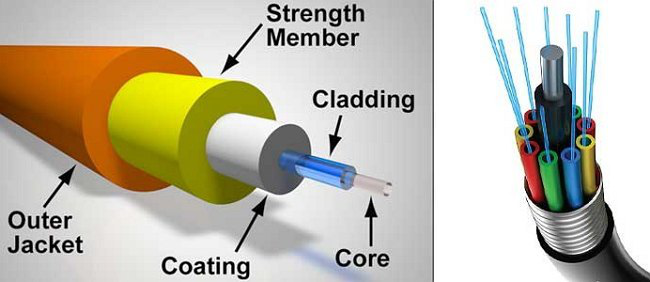

Cabos de fibra ótica


As partes do cabo de fibra óptica são as seguintes:

  • Revestimento exterior – que é a parte mais externa para proteger todas as partes do cabo.

  • Membro de Força – fibras de reforço funcionam para manter o cabo de uma forte colisão.

  • Revestimento – O revestimento funciona para evitar que o cabo dobre.

  • Revestimento – O revestimento serve como barreira com o núcleo principal do cabo de fibra óptica.

  • Essencial – O núcleo principal serve como meio de transmissão de dados.

Uso de cabo de fibra óptica

Inicialmente, o cabo de fibra óptica é utilizado apenas para fins especiais, como o uso de redes backbone em uma grande empresa.Mas com o tempo, a rede usando fibra ótica se tornou cada vez mais popular e usada para fins gerais, talvez até agora a rede de internet em sua casa já suporte conectividade usando fibra ótica

Vantagens da fibra óptica

  • Capaz de transmitir sinais em alta velocidade

  • Simples e também flexível

  • Pode transmitir pulsos

  • Resistente a ondas de rádio ou eletromagnéticas
