Como escolher o cabo adequado para sistemas de monitoramento como CFTV e CÂMERA IP (parte do sistema de segurança).

Número Browse:6     Autor:editor do site     Publicar Time: 16-08-2022      Origem:alimentado

Como escolher o cabo adequado para sistemas de monitoramento como CFTV e câmera ip (parte do sistema de segurança).cabo de fibra óptica, cabo coaxial ou par trançado (cat5e/cat6.)?


Entre em contato com Clara:

Whatsapp/chat +8615355429141

E-mail: sales11@zion-communication.com

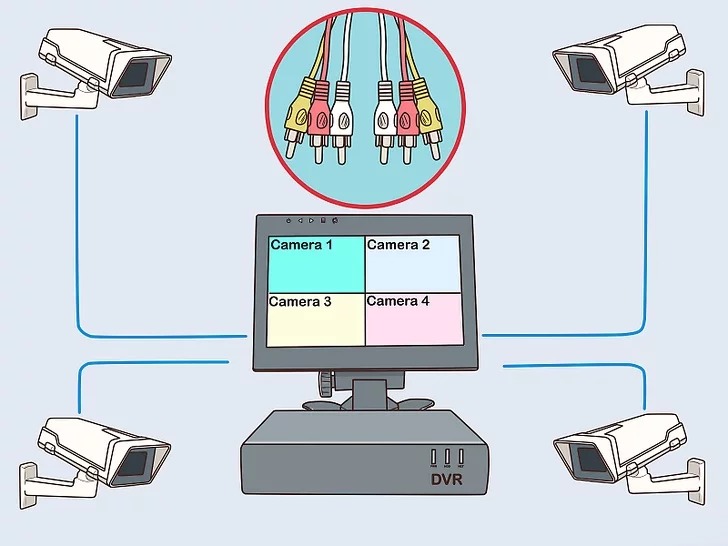

O que é um sistema de videovigilância


1. O que é um sistema de videovigilância?Qual é a relação entre o sistema de videovigilância e o sistema de segurança?E quais são as categorias do sistema de videovigilância?

1.1 O que é um sistema de segurança?

Um sistema de segurança e proteção (SPS) é um sistema eletrônico ou rede que usa produtos de prevenção de segurança e outros produtos relacionados.Algumas pessoas chamam de sistema de prevenção de perdas, a prevenção de perdas é a tarefa do setor de segurança.

O sistema é constituído, grosso modo, por um sistema de alarme, sistema de monitoramento, sistema de patrulhamento, controle de presença e acesso, sistema de transmissão, sistema de interfone predial, sistema de monitoramento de ambiente de energia, sistema de gerenciamento de estacionamento.


1.2O que é um sistema de videovigilância?

Sistema de Monitoramento CFTV CFTV (Circuito Fechado de Televisão) A aplicação de fibra óptica, cabo coaxial e micro-ondas em sua transmissão em malha fechada do sinal de TV e da câmera para a exibição da imagem constitui um sistema de TV independente e completo.Ele pode criar imagens em tempo real, refletir genuinamente o objeto que está sendo monitorado e não apenas estender significativamente a distância de observação do olho humano, mas também expandir a função do olho humano.Ele pode substituir o monitoramento artificial em um ambiente hostil por um longo tempo para que as pessoas possam ver todas as situações reais da cena monitorada e gravadas por meio de vídeo.O sistema de videovigilância CCTV faz parte do sistema de segurança, e aqui discutimos a aplicação do cabo óptico, do cabo coaxial e do fio torcido no sistema de videovigilância CCTV.


2. A aplicação da fibra óptica, coaxial e fio trançado no sistema de vigilância por vídeo, as vantagens e desvantagens de cada um.


coaxial


2.1 Introdução do cabo coaxial e sua aplicação na videovigilância.

O cabo coaxial é um tipo de fio e a linha de transmissão de sinais geralmente é causada por quatro camadas de material: o mais interno é um fio de cobre condutor, fora do condutor é uma camada do isolador dielétrico feito de plástico, fora da camada do isolador é um camada fina de envoltório condutor de malha (geralmente cobre ou liga) e, em seguida, uma camada externa de material de isolamento como uma pele para proteção.

Vantagens: boa capacidade anti-interferência, transmissão de dados estável e preço baixo.

Desvantagens:

R: A atenuação do sinal é grave.Para garantir a qualidade da imagem, a duração da transmissão é limitada.Quando o sinal é transmitido no cabo coaxial, sua atenuação está relacionada à distância de transmissão e à frequência do próprio sinal.De um modo geral, quanto maior a frequência do sinal, maior a atenuação.A largura de banda do sinal de vídeo é enorme, chegando a 6MHz, e a parte colorida da imagem é modulada na extremidade alta da frequência.Desta forma, não só a amplitude geral do sinal de vídeo é atenuada durante a transmissão no cabo coaxial, como a atenuação de cada componente de frequência atenuada significativamente, especialmente a parte colorida, é a mais grave.Portanto, o cabo coaxial é adequado apenas para a transmissão próxima do sinal de imagem.Quando a distância de transmissão for superior a 200 metros, a qualidade da imagem será significativamente afetada, especialmente se a cor ficar fraca e distorcida.Em um projeto real, um amplificador coaxial é usado para amplificar o sinal de vídeo para estender a distância de transmissão.Ele pode compensar diferentes componentes de frequência em vários tamanhos para equilibrar e tornar a saída do sinal de vídeo recebido pelo receptor o mais preciso possível.No entanto, amplificadores coaxiais não podem ser instalados sem limite.Geralmente, em um sistema ponto a ponto, eles só podem ser instalados no máximo para dois ou três;caso contrário, a qualidade da transmissão de vídeo não pode ser garantida e não é fácil de ajustar.Portanto, ao usar o cabo coaxial no sistema de monitoramento, o alcance da distância de transmissão é geralmente limitado a cerca de 400 ou 500 metros para garantir uma boa qualidade de imagem.B.O próprio cabo coaxial é muito afetado pelas mudanças climáticas e a qualidade da imagem é afetada pelo clima.

C. O cabo coaxial é grosso, o que não é conveniente para cabeamento em aplicações de monitoramento intensivo;

D. O cabo coaxial geralmente só pode transmitir sinais de vídeo.Se o sistema precisar transmitir dados de controle, áudio e outros sinais ao mesmo tempo, ele precisará de fiação adicional;

E. O cabo coaxial tem capacidade anti-interferência limitadae não pode ser aplicado a um ambiente de forte interferência;

F. Amplificadores coaxiais têm a desvantagem de difícil ajuste.

2.2 Introdução do par trançado e sua aplicação na videovigilância

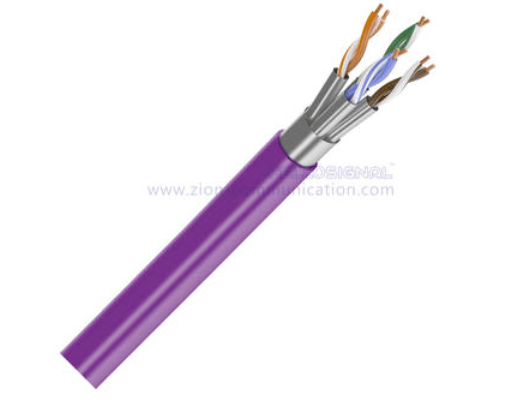

cabo de rede

Existem 3 tipos de linhas que são amplamente utilizadas, CAT5& CAT5E/CAT6&CAT6E/CAT7.O primeiro tem um diâmetro de linha fino e o último é mais grosso.

A. CAT5: Este tipo de cabo aumenta a densidade do fio e reveste um material isolante de alta qualidade, com taxa de transmissão de 100MHz, utilizado para transmissão de voz e taxa máxima de transmissão de 100Mbps, principalmente para redes 100BASE-T e 10BASE-T .Este é o cabo Ethernet mais comumente usado.

B.CAT5E: classe super 5 tem uma pequena atenuação, menos diafonia, e tem uma maior atenuação e razão de diafonia (ACR) e relação sinal-ruído (Perda de Retorno Estrutural), e uma pequena diferença de atraso de tempo.O desempenho é muito melhorado.A taxa máxima de transmissão das linhas superclasse 5 é de 250Mbps.

C. CAT6: a frequência de transmissão deste tipo de cabo é de 1 MHz ~ 250 MHz, e a relação de atenuação cruzada abrangente (PS-ACR) dos seis tipos de sistema de fiação a 200 MHz deve ter uma grande margem, que fornece 2 vezes a largura de banda de mais de CAT5E.Uma diferença essencial entre CAT6 e CAT5E é que: o desempenho de crosstalk e perda de eco é melhorado.Para a nova geração de aplicativos de rede full-duplex de alta velocidade, um excelente desempenho de perda de eco é essencial.O modelo de link essencial é eliminado no CAT6.O padrão de fiação adota a topologia da forma de estrela.A distância de fiação necessária é: o comprimento do link permanente não deve exceder 90m e o comprimento do canal não deve exceder 100m.

D. CAT6E: Super seis linhas é uma versão melhorada das seis linhas, que também é um cabo de par trançado não blindado especificado nos padrões ANSI / EIA / TIA-568B.2 e ISO 6 / E é usado principalmente em redes gigabit.Em termos de frequência de transmissão, como os seis tipos de linhas, também é de 200 ~ 250 MHz, e a velocidade máxima de transmissão também pode chegar a 1.000 Mbps, mas é muito melhorada em crosstalk, decaimento e relação sinal-ruído .

E. CAT7: Esta linha é a mais recente linha de par trançado no padrão ISO 7 classe / classe F, projetada principalmente para se adaptar à aplicação e desenvolvimento da tecnologia dez gigabit Ethernet.Mas não é mais um par trançado não blindado, mas sim blindado para poder transmitir pelo menos 500 MHz, mais que o dobro das seis e super seis linhas, com taxa de transmissão de até 10 Gbps.

O uso de pares trançados tem uma longa história e a transmissão telefônica está usando.Muitos sistemas de controle industrial, locais de interferência significativa e transmissão de longa distância usaram pares trançados.Hoje, nossa LAN amplamente utilizada também está usando par trançado.O par trançado é amplamente utilizado porque tem muitas vantagens, como forte capacidade anti-interferência, longa distância de transmissão, fiação fácil e preço baixo.Por causa da significativa atenuação do sinal, quando a distância de transmissão é longa, a frequência dos sinais não pode ser muito alta, enquanto em sinais de alta velocidade, como Ethernet, há um limite para pares trançados de 100m.

Quando a largura de banda atinge 6MHz, se transmitida diretamente na linha de par trançado, a atenuação será excelente para sinais de vídeo.Para alcançar a transmissão de longa distância em uma linha de par trançadoos sinais devem ser amplificados e compensados ​​pelos sinais de vídeo.O equipamento de transmissão de vídeo em linha de par trançado deve completar esta função.Com um par de transceptores de vídeo de par trançado adicionais, a imagem pode ser transmitida de 1 a 2 km.Os equipamentos de transmissão de vídeo de par trançado e par trançado são muito baratos.Não só não aumentou o custo do sistema, mas o custo diminuiu significativamente quando a distância aumentou em comparação com o cabo coaxial.Portanto, o sistema de monitoramento com transmissão em par trançado é mais vantajoso que o cabo coaxial.

1.3 Introdução e aplicação de fibra óptica em vigilância por vídeo

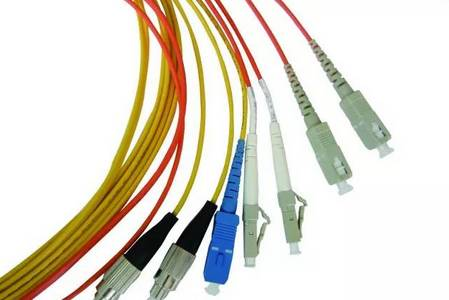

Fibra ótica


A fibra óptica (cabo de fibra óptica) transmite sinais através de pulso de luz, de modo que o material também é principalmente vidro ou plexiglass.Consiste em um núcleo de fibra, um revestimento e uma manga protetora.

A estrutura da fibra é semelhante ao cabo coaxial, uma fibra óptica central feita de vidro ou plástico transparente, cercada por materiais de proteção.Pode ser combinado em um cabo conforme necessário.De acordo com os diferentes modos de ocorrência do sinal óptico, a fibra óptica pode ser dividida em fibra óptica monomodo e fibra óptica multimodo.

Um 'molde' é um feixe de luz que entra na fibra óptica em um determinado Ângulo).A fibra multimodo é geralmente usada para conexões de rede dentro do mesmo prédio de escritórios ou em áreas relativamente próximas.A fibra óptica de modo único fornece dados com maior qualidade e maior distância de transmissão e é frequentemente usada para conectar edifícios de escritórios ou redes mais dispersas geograficamente.Suponha que você use fibra óptica e cabo como meio de transmissão de rede.Nesse caso, você também precisa adicionar transceptores de terminal óptico e outros equipamentos, para que o custo seja cada vez menos utilizado em aplicações típicas.

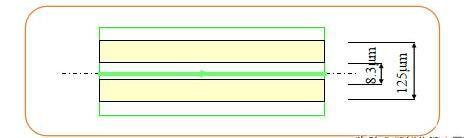

fibra óptica monomodo

fibra óptica monomodo

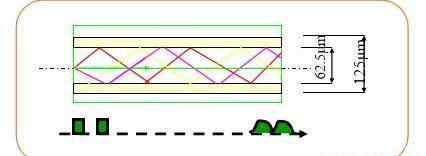

fibra óptica multimodo

fibra óptica multimodo

A característica mais importante da fibra óptica é que a transmissão é o sinal de luz, por isso não é afetado pela interferência de sinais eletromagnéticos externos.A velocidade de atenuação do sinal é lenta, então a distância de transmissão do sinal é muito maior do que a transmissão do sinal elétrico acima e é especialmente adequada para o ambiente eletromagnético de locais agressivos.Devido às características de reflexão óptica, vários sinais podem ser transmitidos simultaneamente.Assim, a velocidade de transmissão da fibra óptica pode ser muito alta.Atualmente, a rede de fibra óptica de 1 Gbps 1000 Mbps tornou-se a principal rede de alta velocidade.Teoricamente, a rede de fibra óptica pode atingir a velocidade máxima de 50.000 Gbps e 50Tbps.No entanto, o uso da fibra óptica como meio de transmissão da rede requer conhecimento profissional específico, transceptor óptico e outros equipamentos especiais, por isso o custo é alto.

3. Quem é o grande vencedor da fibra óptica e do cabo coaxial?

Existem dois métodos diferentes de monitoramento em vigilância por vídeo HD: IP HD e SDI HD;na transmissão SDI HD, a maioria dos meios de transmissão são cabos de fibra óptica.Para o sistema de vigilância por vídeo HD, tanto a arquitetura de rede IP quanto a arquitetura tradicional de transmissão de fibra analógica são importantes direções de desenvolvimento futuro, especialmente para a arquitetura de transmissão de fibra analógica clássica, usuários e engenheiros não precisam se adaptar à arquitetura IP.

Tanto o cabo de fibra óptica quanto o cabo coaxial pertencem a um cabo de rede.Embora ambos possam ser usados ​​no campo de monitoramento, existem diferenças aparentes.Primeiro, a aparência do cabo coaxial é mais espessa do que o cabo de fibra óptica.A partir da estrutura, o cabo coaxial compreende camadas de materiais isolantes que envolvem o condutor central de cobre;a fibra óptica é composta de muita fibra de vidro semelhante a cabelo envolvida por uma manga de isolamento.

Em segundo lugar, a velocidade de transmissão de dados, a capacidade anti-interferência e o preço da fibra óptica e do cabo coaxial também são diferentes.Na maioria dos mercados domésticos ou civis, o cabo coaxial é mais amplamente utilizado, devido à vantagem de baixo preço do cabo coaxial.Na transmissão de dados, pegue a imagem de definição padrão geral.Por exemplo, o cabo coaxial também atende às necessidades de transmissão de dados em estabilidade e tamanho de dados.

3.1 A fibra óptica e o cabo coaxial ficam na mesma linha de partida

Novamente, para o desenvolvimento HD do sistema de vigilância por vídeo, a imagem 1080p ocupa muita largura de banda, portanto, em áreas específicas, a transmissão por fibra óptica é um pouco melhor;a fibra óptica depende de informações visuais, forte anti-interferência e boa confidencialidade;algumas pessoas dizem que o cabo coaxial é afetado pela largura de banda, imagem 1080p ocupa muita largura de banda, com o fluxo de dados atual, é difícil conseguir transmissão de imagem de alta qualidade.

3.2 Materiais diferentes têm fiação de engenharia diferente

Imagens e transmissão de dados também são mencionados acima, então o que acontecerá para aplicações práticas?Hoje, o monitoramento não é vendido apenas como equipamento, mas por sistemas de engenharia.Quais problemas você encontra na fiação da rede?

A fibra óptica é um objeto frágil na fiação de engenharia que precisa de atenção especial.Especialmente para os locais de giro do ângulo, o cabo de fibra óptica não pode ser dobrado em um canto morto e a fibra óptica delicada será quebrada, não pode alcançar a transmissão;cabo coaxial é o cabo de rede doméstico mais comum no sistema de monitoramento com junta BNC, não precisa de cuidados especiais, o uso é muito casual.

3.3 O custo é muito diferente nos campos de aplicação

Vamos dar uma olhada na diferença em seu campo de aplicação.Devido ao custo diferente dos dois cabos, seu campo de aplicação é diferente.O custo do cabo coaxial é relativamente baixo e adequado para sistemas de monitoramento de rede doméstica;O custo da fibra óptica é alto e mais usado para cidades seguras e outros projetos.Em particular, o desenvolvimento de vigilância por vídeo HD tornou-se uma situação em tempo real, mas na situação atual de aplicação do mercado, ambos podem ser aplicados no sistema de monitoramento HD;o efeito de imagem também depende do sistema de armazenamento e do equipamento de exibição, portanto, a largura de banda não é o único padrão para determinar a qualidade da imagem 'HD'.

3.4 Desenvolver um mercado de monitoramento diversificado

Equipamentos de monitoramento devido aos diferentes meios de transmissão formarão diferentes sistemas de monitoramento.Também variará para outros dispositivos no design.Esses dois diversos meios de transmissão levam à diversificação dos sistemas de monitoramento.

O sistema de monitoramento de rede IP baseado em cabo coaxial é uma plataforma de monitoramento aberta.Uma câmera de monitoramento de rede corresponde a um endereço IP, sua segurança é preocupante, mas para equipamentos periféricos, NVR, servidores de vídeo em rede e outros produtos são derivados do monitoramento de rede IP, que é a direção de desenvolvimento futuro do monitoramento de rede HD.

O sistema de monitoramento de rede de simulação tradicional, que é baseado em cabo de fibra óptica, é um ambiente de monitoramento de circuito relativamente fechado, especialmente o uso de velocidade de transmissão de fibra óptica e características de dados proeminentes, enquanto em um mercado de monitoramento de simulação de tempo está quase morto, puxe-o de volta da beira da morte, especialmente para produtos HD-SDI: câmera HD-SDI HD, equipamento terminal óptico HD-SDI, com transmissão de fibra óptica, você pode desfrutar de alta qualidade de imagem 1080p.

Comentários:

Dois meios de transmissão diferentes permitem ver a direção de desenvolvimento diversificada do sistema de vigilância por vídeo, seja o monitoramento de rede IP desenvolvido ou o sistema tradicional de monitoramento de circuito fechado de CFTV.Neste período crítico de conectar o passado e o próximo, o monitoramento e a transmissão proporcionam mais espaço de desenvolvimento para o mercado de segurança.

A transmissão de fibra óptica impulsiona o desenvolvimento do mercado de monitoramento de ponta e é a força de backup mais significativa dos produtos de monitoramento SDI;a transmissão por cabo coaxial impulsiona o mercado de monitoramento Ethernet, torna o campo de vigilância por vídeo mais próximo da vida civil, é o melhor guardião da comida, roupas, moradia e transporte das pessoas.Da construção de uma cidade segura ao monitoramento familiar, o desenvolvimento diversificado do mercado de monitoramento é o orgulho de todo o setor.Diante de futuras oportunidades de desenvolvimento de mercado, os dois estão na mesma linha de partida, quem ganha e quem perde?Você pode decidir?
