O que é o Amplificador de Linha CATV?

Número Browse:24     Autor:James Xu      Publicar Time: 19-11-2018      Origem:alimentado

O que é o Amplificador de Linha CATV

Introdução da função

Quando o sinal de comunicação ou o sinal de TV é transmitido dentro de uma certa distância no cabo coaxial, por exemplo, após 100 metros, o sinal é obviamente atenuado e quando a energia fica baixa e não pode atender aos requisitos, é necessário um dispositivo amplificador de sinal .Este dispositivo é chamado de Amplificador CATV LINE ou Amplificador de tronco.Antes de comprar um amplificador de tronco, devemos primeiro entender os detalhes deste amplificador de tronco e do amplificador de tronco, porque a faixa de sinais amplificados por especificações diferentes é diferente.Próximo,

Especialistas em produtos James Xu da empresa de eletrônicos de comunicação zion king-tone, o Sr. James Xu fará uma introdução detalhada.

COMO FUNCIONA

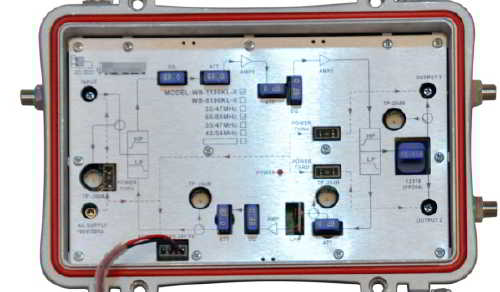

Este é um projeto de amplificador típico, conforme mostrado abaixo.


Amplificador de linha CATV 1


Quando verificamos esse projeto, devemos perguntar por que um amplificador CATV sofre atenuação, equalização e amplificação no estágio 2?Por que duas vezes?

Explico cada função da seguinte forma:

Entrada atenuação -> operador do sistema ajusta a intensidade do sinal de entrada

Equalização de entrada -> Operador do sistema ajusta a inclinação do sinal de entrada

Pré-amplificador -> Amplificador frontal de amplificação de ruído muito baixo

Atenuação entre estágios -> Fabricante ajusta a intensidade do sinal interno

Equalização entre estágios -> Fabricante ajusta a inclinação do sinal interno

Amplificação principal -> Amplificação traseira de alta eficiência do amplificador

Por atenuação, em seguida, amplificar, o objetivo é ajustar o amplificador para o melhor estado.

A segunda amplificação é dar ao amplificador ganho suficiente sem distorção.

PALAVRAS-CHAVE:

CMTS;DOCSIS3.0;ATT;EQ;FZ110;FP204;RF;GND;C/CTB;C/CSO;HP;LP;5/8 polegadas UNEF;FUSÍVEL;

MGC;AGC;ALC;ASC;NÍVEL DE SAÍDA;DIN45004B;

FAIXA DE FREQUÊNCIA PARA FRENTE; FAIXA DE FREQUÊNCIA DE RETORNO; GANHO; INCLINAÇÃO; CA 35 -90 V;

Explique as palavras-chave:

CMTS:Sistema de terminação de modem a cabo.

Um sistema de terminação de modem a cabo ou CMTS é um equipamento, normalmente localizado em um cabo da empresaheadend ou hubsite, que é usado para fornecer serviços de dados de alta velocidade, como internet a cabo ou Protocolo de voz sobre Internet , para cabo assinantes .Um CMTS fornece muitas das mesmas funções fornecidas pelo DSLAM em um DSLsistema.

DOCSIS3.0: Especificação de Interface de Serviço de Dados sobre Cabo

é um padrão internacional de telecomunicações que permite a adição de transferência de dados de alta largura de banda a um TV a cabo (CATV).É empregado por muitas operadoras de televisão a cabo para fornecer acesso à Internet (verinternet a cabo ) sobre seus existentes híbrido fibra-coaxial (HFC).Os números de versão às vezes são prefixados simplesmente com 'D' em vez de 'DOCSIS' (por exemplo, D3 para DOCSIS 3).

ATT:Atenuação

In Engenharia elétrica e telecomunicações , a atenuação afeta a propagação de ondas e sinais dentrocircuitos elétricos , dentro fibras ópticas , e no ar. Atenuadores elétricos e atenuadores ópticos são componentes comumente fabricados neste campo.

EQ: Equalização

Equalização (comunicações) , específico para sistemas de comunicação

FZ110;-30DB&-20DB.FP204;-28DB&-28DB: Saída push-pull

Um amplificador push-pull é um tipo de circuito eletronico que usa um par de dispositivos ativos que alternadamente fornecem ou absorvem corrente de uma carga conectada.As saídas push-pull estão presentes em TTL e CMOS digital circuitos lógicose em alguns tipos de amplificadores , e são geralmente realizados como um par complementar de transistores , uma dissipando ou afundando a corrente da carga para o terra ou uma fonte de alimentação negativa, e a outra fornecendo ou fornecendo corrente para a carga de uma fonte de alimentação positiva.

RF: Radiofrequência

GND:

O GND na placa de circuito representa terra ou fio 0.GND significa o fim público, ou terra, mas não é terra no verdadeiro sentido da palavra.Um aterramento é um aterramento assumido para uma aplicação e, no caso de uma fonte de alimentação, é um polo negativo de uma fonte de alimentação.É diferente da terra.Às vezes ele precisa estar conectado à terra, e às vezes não, dependendo da situação.

C/CTB:Relação de portadora para tripla batida composta

C/CSO: Razão de batidas de portadora para composta de segunda ordem

H.P;LP;filtro passa-alta e um filtro passa-baixa

5/8 polegadas UNEF;

UNEF, uma designação para a série de roscas Extra-Fine de Roscas de parafuso unificadas padrão (ANSI B1.1)

MGC;Controle manual de ganho e equalização

AGC; controle automático de ganho

ALC; controle de nível automático

ASC;Controle automático de inclinação

FAIXA DE FREQUÊNCIA PARA FRENTE; 55 -- 550 MHz, 75 -- 750 MHz, 86 -- 860 MHz

FAIXA DE FREQUÊNCIA DE RETORNO; 5-65MHZ

GANHO;-32DB

DECLIVE;

CA 35 -90 V;

Corrente alternada , um tipo de corrente elétrica em que a corrente muda repetidamente de direção

Referência típica de folha de dados:

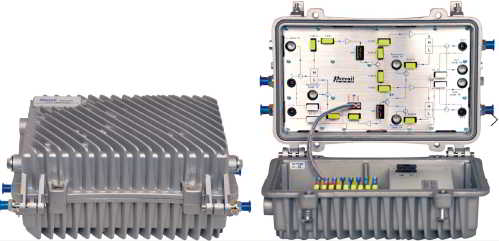

Amplificador de linha CATV Referência típica de folha de dados


1. Descrições

série são amplificadores bidirecionais de alto ganho de alta saída.É adequado para a rede de transmissão de cabo bidirecional CATV de 1 GHz.

2. Recursos

▶ Equalizador e atenuador plug-in, saída dupla de potência GaAs.

Saída independente bidirecional, carcaça impermeável de alumínio fundido.


3. Especificações

Faixa de frequência: 5 ~ 65/87 ~ 1003 MHz; 5 ~ 65/87 ~ 862 MHz

Ganho total máximo do caminho direto: ≥ 40 dB

Caminho de encaminhamento C/CTB: ≥ 65 dB

Caminho direto C/CSO: ≥ 63 dB

Ganho total máximo do caminho de retorno: ≥ 20 dB

Relação de Intermodulação de Segunda Ordem da Portadora de Caminho de Retorno: ≥52dB

4. Características gerais

Consumo: ≤ 35W

Temperatura de operação: -20 ~ +55 ℃

Tensão de operação: CA 35 ~ 90V (50Hz)

Dimensão: 320 mm (L) X 200 mm (L) X 140 mm (A)

Tipos de produtos comuns:

Por frequência: 5 ~ 65/87 ~ 1003 MHz; 5 ~ 65/87 ~ 862 MHz

5 ~ 204/258 ~ 1218 MHz;5 ~ 85/110 ~ 1218 MHz

De acordo com pontos de mão dupla e de mão única

Divida-o por interior e exterior

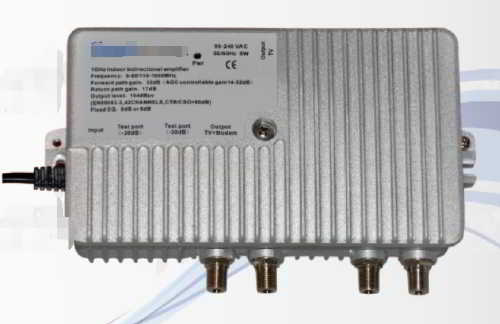

Tipos de produtos comuns do amplificador de linha CATV

Amplificador de linha CATV por fonte de alimentação

Por fonte de alimentação

DC 120 ~ 265V ou AC 35 ~ 90V (50Hz)
