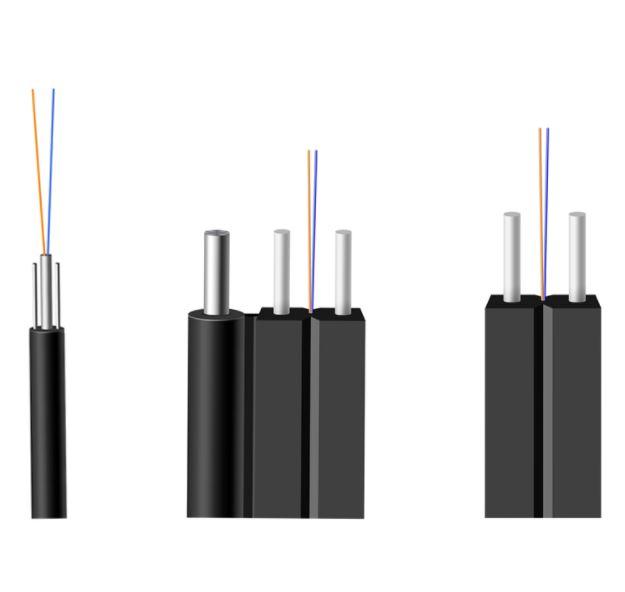

O que é cabo drop de fibra óptica?

Os cabos drop de fibra óptica FTTH são dispostos na extremidade do usuário e usados ​​para conectar o terminal do cabo óptico de backbone ao prédio ou à casa do usuário.Caracteriza-se pelo pequeno tamanho, baixa contagem de fibras e um vão de suporte de cerca de 80m.É comum para construção aérea e de tubulação, e não é comum para instalação subterrânea ou enterrada.

Existem principalmente cabos drop de fibra óptica internos e externos.O cabo drop externo mais comum tem uma estrutura mini-plana em forma de 8;o interior mais comum são dois fios de aço paralelos ou reforços de FRP, com uma fibra óptica no meio.

Ccaráter de ffibra darrebentar ccapaz

• Tamanho pequeno, peso leve, boa flexão;

• Estrutura simples, instalação simples e construção conveniente;

• Dois materiais paralelos reforçados com fibra de vidro ou materiais reforçados com metal podem fornecer boa resistência à compressão e proteger a fibra óptica;

• Design de ranhura exclusivo, fácil de descascar, fácil de conectar, simplificar a instalação e manutenção;

• Bainha de polietileno livre de halogênio de baixa emissão de fumaça

Aplicação de cabo drop de fibra

1. Usuários internos

Os cabos ópticos internos incluem principalmente 1F, 2F e 4F.

Os cabos ópticos domésticos devem usar 1F;

Os usuários corporativos devem usar o design de cabo óptico 2-4F.

Existem dois tipos de cabos ópticos domésticos: reforço de FRP e reforço de fio de aço.Levando em consideração fatores como proteção contra raios e forte interferência de corrente, o reforço FRP deve ser usado em ambientes internos.

2.Wire colocando no edifício

Fiação em edifícios A fiação horizontal não tem altos requisitos para cabos ópticos, enquanto a fiação vertical exige que os cabos ópticos tenham uma certa resistência à tração, bem como requisitos retardadores de chama.Portanto, a resistência à tração dos cabos ópticos deve ser considerada.

3.Colocação de fio autoportante aéreo

O cabo óptico autoportante figura 8 adiciona uma suspensão de fio de aço no cabo óptico, oferece mais resistência à tração e pode ser colocado em cima.É adequado para cabeamento aéreo externo para entrar no ambiente de cabeamento interno.Antes de fixar o fio de aço suspenso no suporte especial, primeiro corte o fio de aço, retire o cabo de fio de aço no cabo óptico restante.

4.Duto fioe colocando

Cabos ópticos de duto e cabos ópticos autoportantes '8' são cabos ópticos integrados internos e externos, que podem se adaptar a ambientes internos e externos e são adequados para FTTH cabo drop de fora para dentro.Porque a bainha externa, reforço e materiais de bloqueio de água são adicionados no derrubar cabo de fibra óptica, o Duto cabo óptico tem maior dureza e desempenho à prova d'água e é adequado para ambientes externos duto postura.

Para que servem os cabos drop?

Os provedores de serviços de Internet se conectam diretamente ao equipamento de serviço usando cabos ópticos.Geralmente não contém mais de 12 fibras.Os quatro projetos de cabos de fibra óptica a seguir são os mais usados ​​atualmente.

Cabo óptico FTTH (conhecido como cabo drop).O cabo drop flat contém de 1 a 4 fibras óticas revestidas.O revestimento da fibra óptica pode ser colorido, azul, laranja, verde, marrom, cinza, branco, vermelho, preto, amarelo, roxo, rosa ou verde claro conforme os requisitos.

O single-fibra usa cor natural.O reforço no cabo pode ser de arame de aço ou reforço de FRP.A bainha do cabo drop deve ser feita de materiais com baixo teor de fumaça e zero halogênio para atender aos requisitos de proteção ambiental e de fiação interna retardadora de chamas.FTTH ao ar livre derrubar os cabos devem atender aos requisitos de bloqueio de água.

Principalmente tipos de cabo drop de fibra

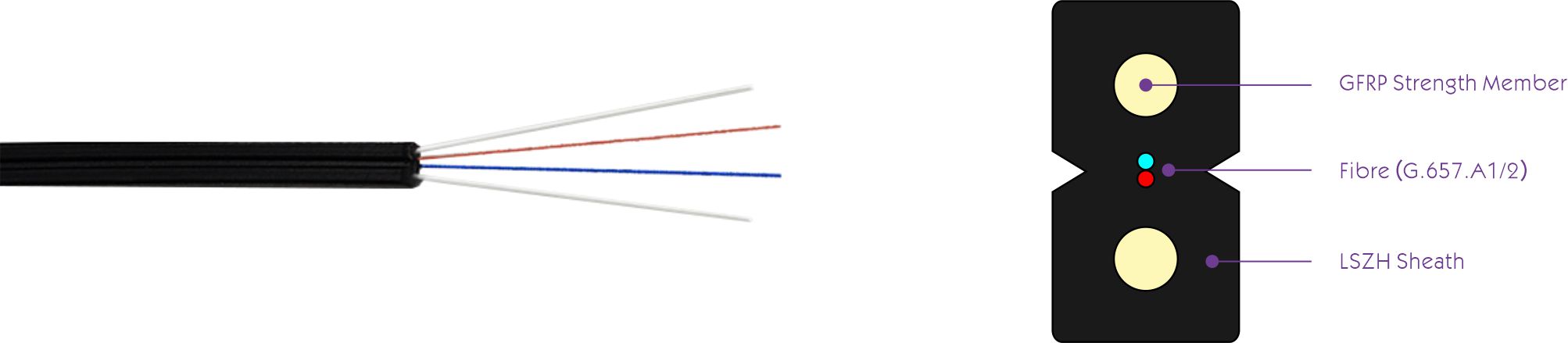

Cabo suspenso de FRP interno GJXFH

Inscrição:

• FTTH interno;

• Para patch cords e tranças;

• Para equipamentos de comunicação.

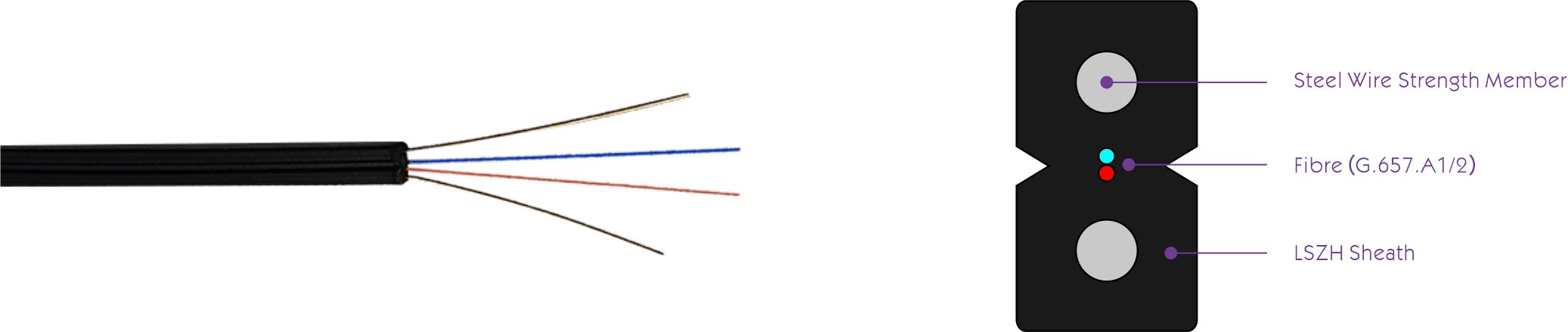

Cabo suspenso de aço interno GJXH

Inscrição:

• Fibra ao ponto (FTTX)

• Fibra para casa (FTTH)

• Rede de acesso

• Usuários finais usados ​​cabendo diretamente cabeamento e distribuição internos

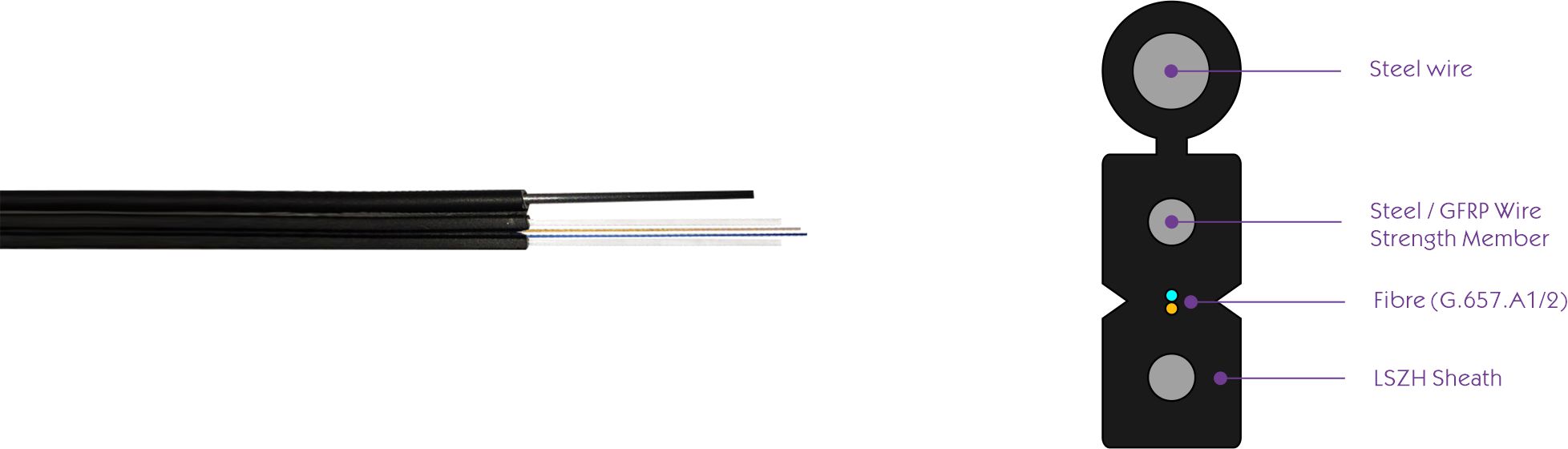

Cabo de Aço para Exterior GJYXCH

Inscrição:

• FTTH (Fiber to the Home) e fiação interna

• Pré-terminado na fábrica

• Mais adequado para conexão de fibra óptica e conector rápido

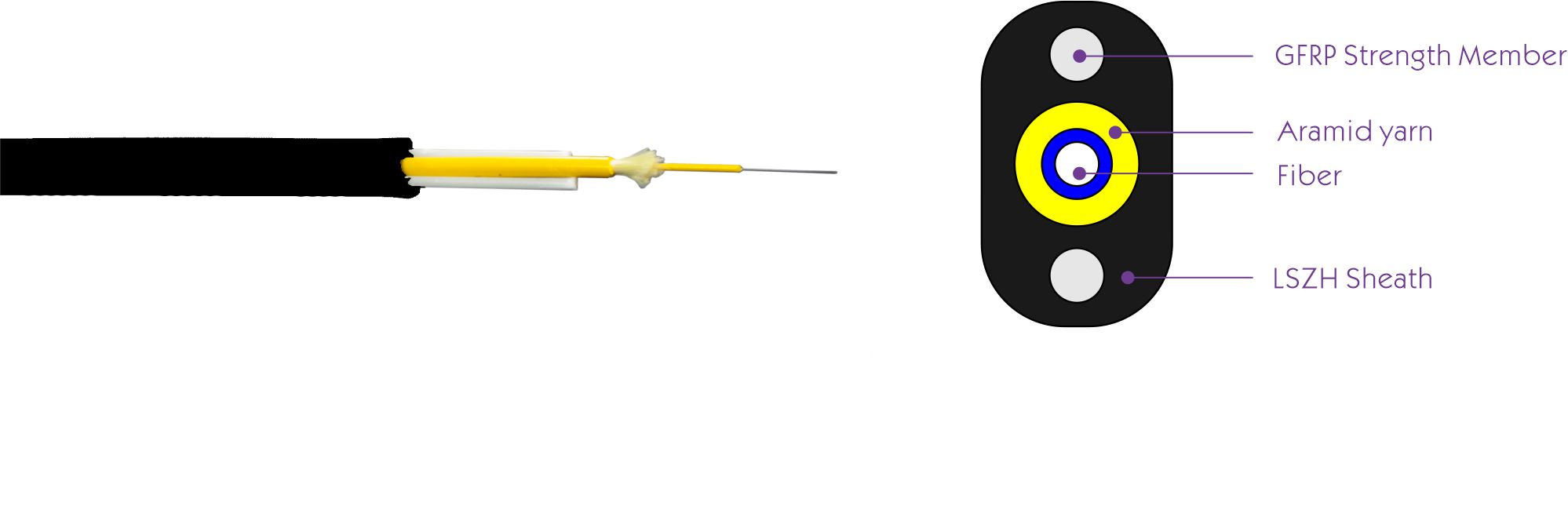

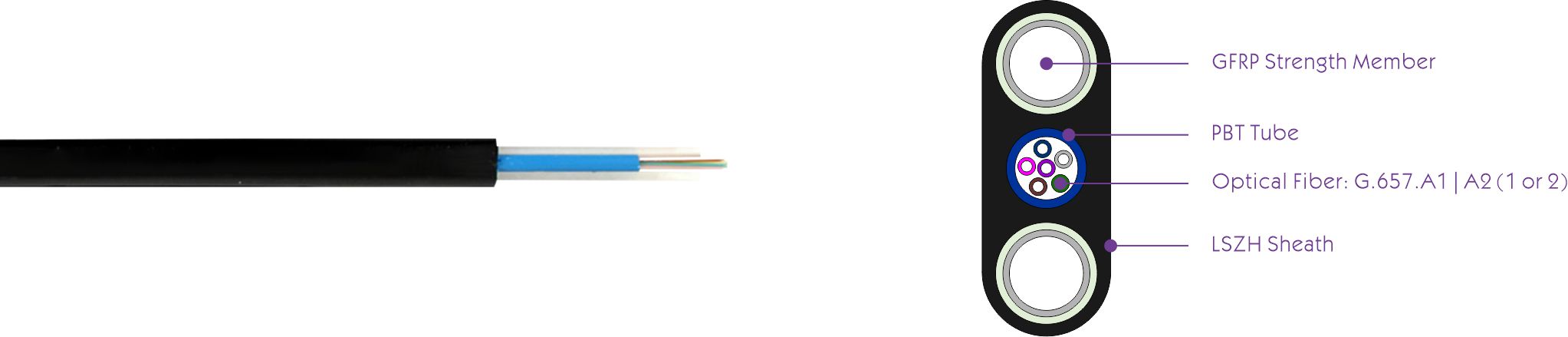

Cabo de queda plano ao ar livre

Formulários:

• Fibra para casa (FTTH)

• Prédio comercial

• Sala de computadores

Figura-8 Cabo de queda aéreo

Formulários:

• Fibra para casa (FTTH)

• Prédio comercial

• Sala de computadores

O cabo drop aéreo Figura-8 é um cabo autoportante, com o cabo fixado a um fio de aço, projetado para instalação aérea fácil e econômica para aplicações externas.Este tipo de cabo drop de fibra é fixado a um fio de aço conforme mostrado na figura a seguir.

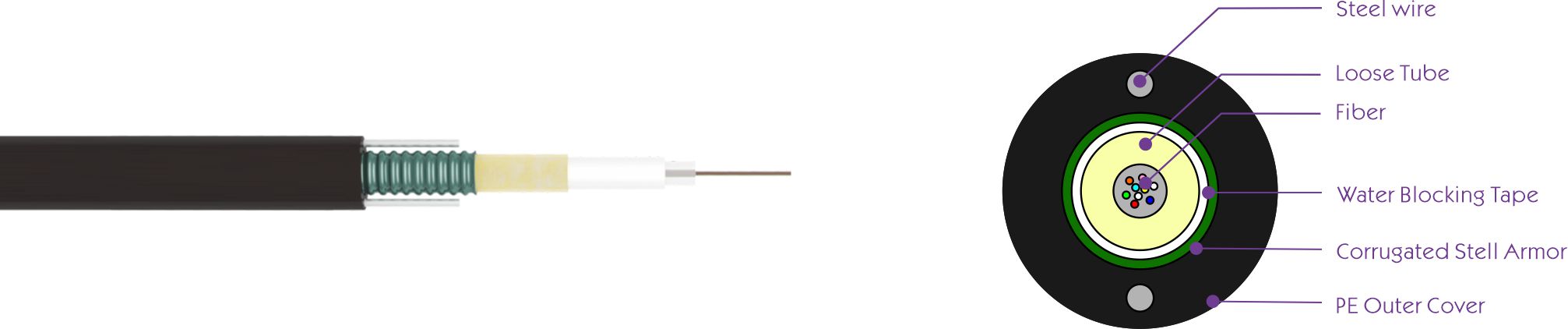

Blindado Duto/Aéreo Cabo de queda GYXTW

Inscrição:

A comunicação entre o escritório, a rede metropolitana e a rede de acesso é especialmente indicada para ocasiões que requerem fibras ópticas de alta densidade.Método de colocação: Aéreo e Conduíte

Comunicações rurais, linhas tronco locais, sistemas de televisão a cabo e redes de computadores, comunicações de longa distância e redes locais

Cabo de queda óptico ASU

Inscrição:

• Instalações Aéreas Autoportantes;
• Totalmente dielétrico, não precisa ser aterrado;
• Ideal para aplicações externas até 120 m sem mensageiro;
• Disponível com tampa de polietileno normal (NR) e retardante de chama (RC);

• Adotado para distribuição ao ar livre

• Rede em locais de alta interferência eletromagnética

• Adequado para rede aérea
