O básico dos conectores RJ45 e 8P8C

Número Browse:79     Autor:editor do site     Publicar Time: 13-02-2020      Origem:alimentado

Origens do RJ45

Vamos começar com RJ45, talvez o termo mais usado para se referir aos cabos Ethernet hoje.RJ significa 'jack registrado' e o verdadeiro conector RJ45 foi originalmente desenvolvido como parte da interface de rede de telecomunicações padronizada com a finalidade de conectar redes telefônicas.Os conectores da plataforma RJ foram desenvolvidos como substitutos muito menores e mais baratos para os métodos de instalação de telefone mais antigos de cabos com fio ou plugues volumosos.

Com o advento das redes de computadores, um conector novo, mas muito semelhante, foi desenvolvido para realizar a transferência de dados: 8P8C.


8P8C Confusão

8P8C refere-se ao conjunto de pinos, daí o nome Oito Posições, Oito Contatos.Nos conectores 8P8C, cada plugue possui oito posições com espaçamento de aproximadamente 1 mm.Fios individuais são então inseridos nessas posições.Há uma variedade de conectores 8P8C por aí, sendo o moderno conector Ethernet RJ45 o mais prevalente.

Como resultado das semelhanças, 'RJ45' tornou-se o equívoco informal designado para qualquer conector de oito pinos (conector modular 8P8C) usado em redes de computadores (Ethernet).

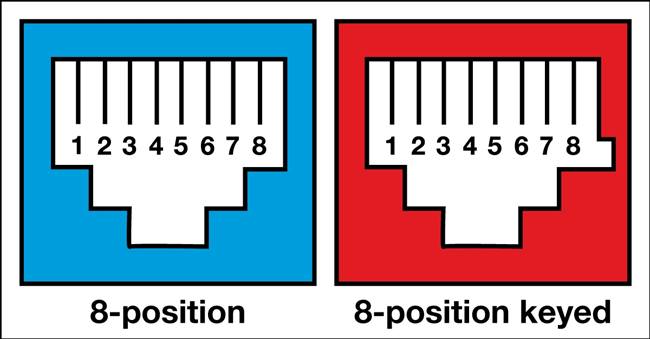

As diferenças entre os conectores 8P8C e os conectores RJ45 são mostradas no diagrama a seguir:

rj45-imagem-1


Os conectores não são totalmente compatíveis entre si devido à codificação usada no RJ45;Os conectores 8P8C podem ser conectados a receptáculos RJ45, mas o inverso não é verdadeiro.No entanto, como os conectores se assemelham tanto na aparência, os grupos e indivíduos que fizeram a transição da rede telefônica para a rede de computadores começaram a chamar erroneamente os conectores 8P8C sem chave de 'RJ45s' e a terminologia rapidamente pegou.

Portanto, o que a maioria da indústria chama de conectores RJ45 são, na verdade, conectores modulares 8P8C.

Hoje, quase todos os equipamentos eletrônicos que usam conectores 8P8C apresentam documentação para conectores RJ45, o que é tecnicamente incorreto.Esse uso equivocado da terminologia é difundido em todo o setor e, embora seja improvável que mude tão cedo, não há muito motivo para preocupação;quase todo mundo está cometendo coletivamente o mesmo erro, e aqueles que estão por dentro com mais frequência simplesmente usam o RJ45 para evitar confusão ou discussão.

Um exemplo disso é claramente visível nos conectores Ethernet 'RJ45'.Existem duas pinagens RJ45 (T568A e T568B) e, embora sejam tecnicamente conectores 8P8C, é muito provável que você os ouça estritamente chamados de conectores RJ45, e toda a documentação em torno deles usará a mesma terminologia.Como tal, por uma questão de clareza, vamos nos referir a eles como conectores RJ45 modernos.

Pinagem de fiação dos conectores RJ45

Duas pinagens RJ45 padrão definem a disposição dos oito fios individuais necessários ao conectar conectores a um cabo: os padrões T568A e T568B.Ambos seguem uma convenção de revestimento de fios individuais em uma das cinco cores (marrom, verde, laranja, azul ou branco) com certas combinações de listras e sólidas.

Seguir a convenção T568A ou T568B é essencial ao construir seus próprios cabos para garantir a compatibilidade elétrica com outros equipamentos.Se você não construir seus próprios cabos, você só precisa verificar o padrão correto para uso com seu equipamento.Por razões históricas, o T568B é o padrão mais popular, embora algumas casas usem a versão T568A.A tabela abaixo resume este código de cores dos fios nos conectores.



Alfinete

T568B

T568A

1

branco com listra laranja

branco com faixa verde

2

laranja

verde

3

branco com faixa verde

branco com listra laranja

4

azul

azul

5

branco com listra azul

branco com listra azul

6

verde

laranja

7

branco com listra marrom

branco com listra marrom

8

brown

brown



Vários outros tipos de conectores se assemelham a RJ45s e podem ser facilmente confundidos entre si.Os conectores RJ11 usados ​​com cabos telefônicos, por exemplo, usam conectores de seis posições em vez de conectores de oito posições, tornando-os um pouco mais estreitos que os conectores RJ45.Fora isso, eles parecem muito iguais.


Problemas com RJ45s

Os conectores RJ45 vêm com alguns problemas.Para formar uma conexão firme entre o plugue e a porta de rede, alguns plugues RJ45 usam um pequeno pedaço de plástico dobrável chamado aba.A aba cria uma vedação mais apertada entre um cabo e uma porta na inserção, exigindo pressão para baixo na aba para desconectá-la.A aba evita que um cabo se solte acidentalmente.Essas abas quebram facilmente quando dobradas para trás, o que acontece quando o conector fica preso em outro cabo, roupa ou outros objetos próximos.

A maioria dos problemas do conector RJ45 ocorre quando os fios não seguem o padrão prescrito.As pessoas que preferem trabalhar em seus próprios cabos e conectores devem prestar muita atenção à sequência de fiação adequada para evitar problemas.
