Introdução aos cabos de rede de par trançado

Número Browse:131     Autor:editor do site     Publicar Time: 07-07-2021      Origem:alimentado

1, diferentes tipos de cabos ethernet de par trançado

Uma variedade de cabos diferentes está disponível para Ethernet e outras aplicações de telecomunicações e rede.


aplicações de telecomunicações e redes


Esses cabos de rede também chamado cabos LAN que são descritos por suas diferentes categorias, por exemplo,

Cabos CAT 5e, cabos CAT 6, cabos CAT 6a, cabos CAT 7, cabos Cat 8, etc, que são frequentemente reconhecidos pela TIA,

e estão resumidas abaixo:


Categorias

Suporte.OD e material do condutor

Suporte.materia de isolamento

Máx.Compatível
Rapidez

Suporte à largura de banda
taxa de sinal

CAT 5e

0,50 mm de cobre

HDPE

1 Gbps

100MHz

Cobre 24AWG

FEP

CAT 6

0,57 mm de cobre

HDPE

10 Gbps

250MHz

Cobre 23AWG

FEP

CAT 6a

0,57 mm de cobre

U/UTP: HDPE

10 Gbps

500MHz

Cobre 23AWG

FTP: Pele-Espuma-Pele PE


FEP

CAT 7

0,57 mm de cobre

Pele-Espuma-Pele PE

10 Gbps

600MHz

Cobre 23AWG

FEP

CAT 7a

0,57 mm de cobre

Pele-Espuma-Pele PE

10 Gbps

1000MHz

Cobre 23AWG

FEP

CAT 8

0,63 mm de cobre

Pele-Espuma-Pele PE

40 Gbps

2000MHz

Cobre 22AWG

FEP

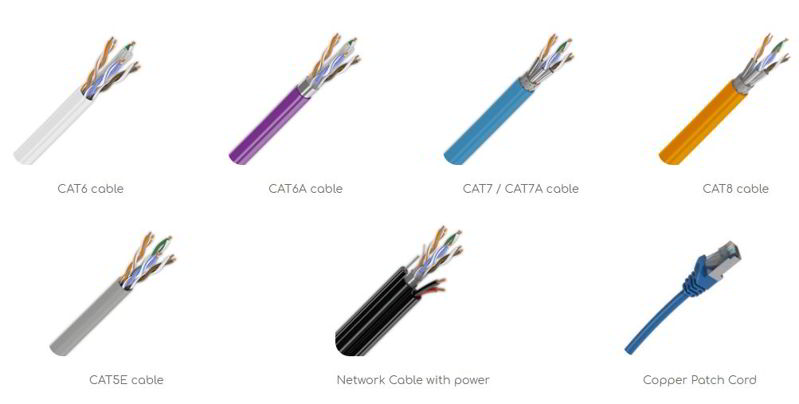

diferentes categorias


2, Nomenclatura comum da indústria para tipos de construção de cabos

Indústria
abreviaturas

ISO/IEC 11801
designação

Cabo
blindagem

Blindagem de pares

UTP, TP

U/UTP

Nenhum

Nenhum

STP, ScTP, PiMF

U/FTP

Nenhum

Frustrar

FTP, STP, ScTP

F/UTP

Frustrar

Nenhum

STP, ScTP

S/UTP

Trança

Nenhum

SFTP, S-FTP, STP

SF/UTP

Trança e Folha

Nenhum

FFTP, STP

F/FTP

Frustrar

Frustrar

SSTP, SFTP, STP, STP PiMF

S/FTP

Trança

Frustrar

SSTP, SFTP, STP

SF/FTP

Trança e Folha

Frustrar

U – não blindado / F – blindagem metálica / S – blindagem blindada (somente camada externa) / TP – par trançado

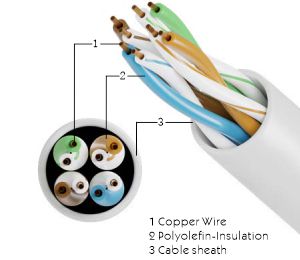

U/UTP

Par trançado não blindado

Par trançado não blindado/não blindado – um cabo completamente sem blindagem, que ainda é frequentemente usado para as categorias de cabos inferiores Cat.5 e Cat.6

Isso significa que geralmente são suficientes para os métodos de transmissão de redes até Gigabit Ethernet, mesmo que não sejam ideais.

No entanto, em alguns casos, pode ser melhor usar cabos não blindados.


Em primeiro lugar, se houver grandes diferenças de potencial de tensão entre os pontos finais do potencial de referência e os dispositivos de rede usados ​​são

ligados à terra ou ao potencial de terra através do contacto PE do cabo de alimentação, uma segunda ligação à terra e uma ligação à terra

laço é criado.Gera correntes de compensação de baixa frequência através da blindagem do cabo, o que prejudica consideravelmente a qualidade do sinal.

Em segundo lugar, alguns sistemas extensores AV ou USB que usam cabos Cat.X são mais dependentes de uma boa diafonia do que de uma boa blindagem e, portanto,

funcionam melhor com cabos não blindados.


Par trançado não blindado

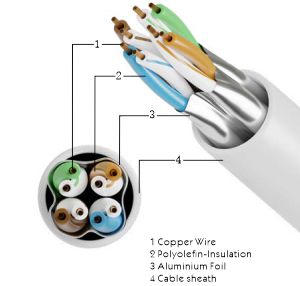

F/UTP

Par Trançado Não Blindado

O cabo AF/UTP é composto de um núcleo de cabo U/UTP envolto em uma folha tela feita principalmente de folha de plástico laminada de alumínio.Por um longo

vez que esta blindagem do tipo foi a mais utilizada e é mais do que suficiente para categorias de cabos Cat.5 e Cat.6 e para

padrões de transmissão até Gigabit Ethernet, enquanto otimizando a qualidade do sinal em comparação com os cabos U/UTP.


Par Trançado Não Blindado

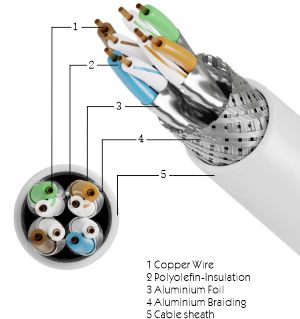

S/FTP

Par trançado laminado blindado

Este tipo de blindagem com blindagem trançada ao redor do núcleo do cabo e a blindagem de folha em torno dos pares de fios individuais às vezes é

conhecido como cabo PiMF (Pair in Metal Foil).Ele representa o blindagem mais forte e deve ser usado para algumas categorias de cabos

(Cat.7, Cat.7A e Cat.8.2).A malha de arame da blindagem geral deve ter uma cobertura superior a 30% para atingir

blindagem suficiente contra as frequências tipicamente baixas (e de ondas longas).


Par trançado laminado blindado



Abaixo estão os links on-line para nossos produtos relacionados para sua conveniência.

Cabos Ethernet: https://www.zion-communication.com/network-cable-products-catalog.html

Cabos CAT 8: https://www.zion-communication.com/NO-7112436-S-FTP-CAT8-LSZH-pd41696334.html

Cabos CAT 7: https://www.zion-communication.com/CAT7-CAT7A.html

Cabos CAT 6a: https://www.zion-communication.com/CAT6A-Ethernet-network-cable.html

Cabos CAT 6: https://www.zion-communication.com/CAT6-Ethernet-cable.html

Cabos CAT 5e: https://www.zion-communication.com/CAT5e-Ethernet-cable.html

3, Produzindo Padrões de referência de cabos de par trançado

UL444/UL1581/UL1666/IEC60332-1/IEC60332-3-24/EN50399

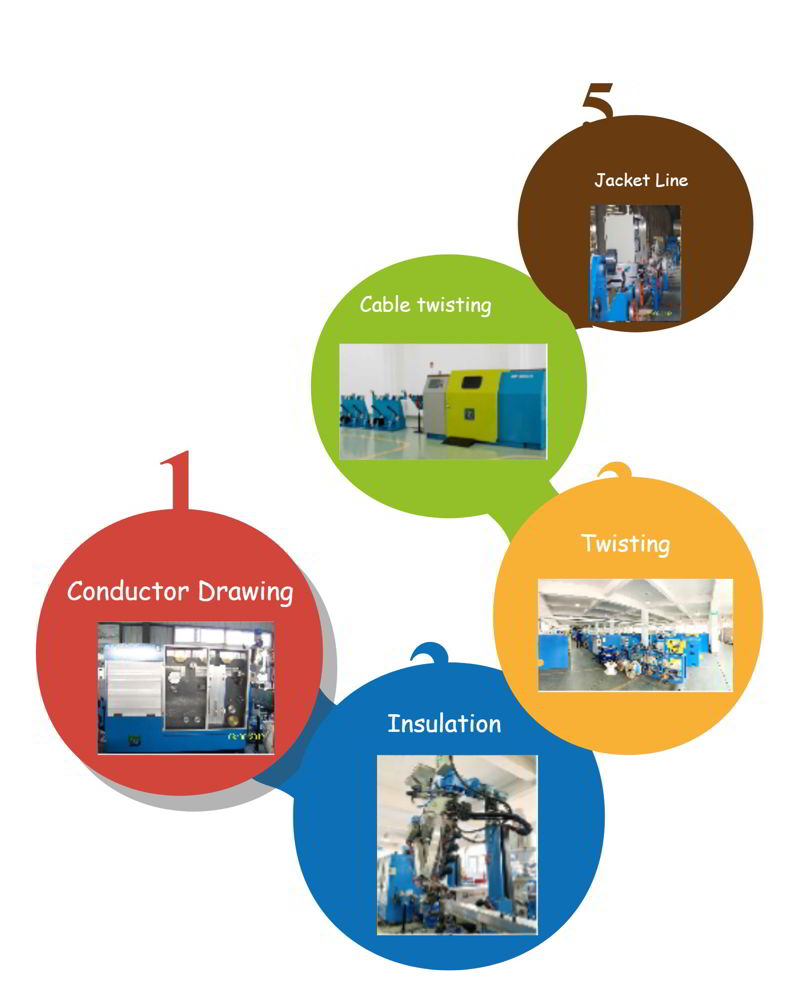

4, Fluxograma de produção de cabos de rede

Desenho do condutor → Isolamento Torcendo Torção do Cabo Linha de jaqueta

Fluxograma de produção de cabos de rede

5, Padrões de Teste

ISO/IEC11801, ANSI/TIA-568-C.2



6, equipamento de teste principal

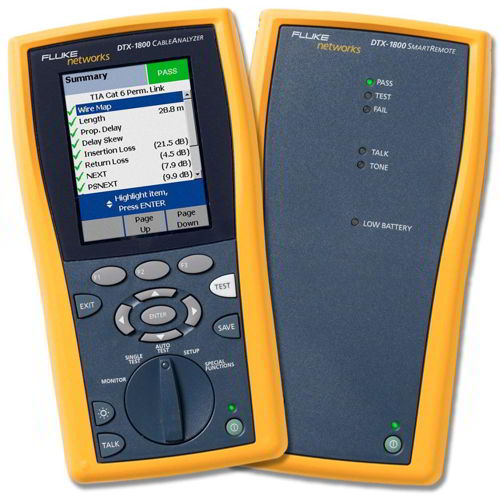

1) Fluke: DSX2-8000,DSX2-5000,DTX-1800

Teste de link LINKED: Isto é para colocar o sistema de cabeamento integrado completo no equipamento de teste para teste, no qual o sistema de cabeamento integrado completo realmente significa link.

Teste de canal CHANEL: Um único produto de cabeamento integrado é colocado no equipamento de teste para teste.A maioria dos canais envolvidos está relacionada ao teste de cabos,

o que significa testar os indicadores de desempenho, como taxa de transferência, atenuação, relação sinal-ruído, diafonia, etc. para o monômero do cabo.

O teste de links tem um significado mais prático do que o teste de canais

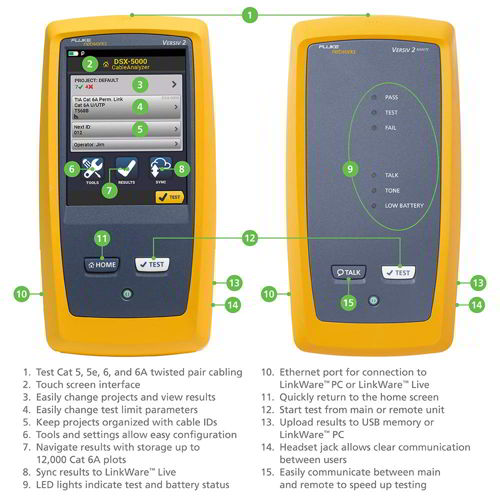

Fluke-DSX2-8000,DSX2-5000,DTX-1800Fluke-DSX2-8000,DSX2-5000,DTX-1800 2


2) Analisadores de Rede

Pode testar diretamente e com precisão 100M, 305M e outros comprimentos diferentes, requisitos de teste superiores ao teste FLUKE.


Analisadores de rede1Analisadores de rede2

7, Embalagem

1) Embalagem interna comum

Carretel de plástico

Caixa de tração

Caixa de tração de plástico

Carretel de madeira

Carretel de plástico

Caixa de tração

Caixa de tração de plástico

Carretel de madeira

100 milhões

305M

305M

100M,300M,500M

2) Embalagem externa comum

embalagem1

embalagem2

embalagem3

2 caixas de puxar em 1 caixa

Palete 1

Palete 2
