Introdução ao patch cable de fibra óptica

Introdução ao patch cable de fibra óptica

Como encontrar o fabricante e fornecedor de alta qualidade de cabo de remendo de fibra óptica/cabo de remendo/cabo de remendo?

Escritor: MJ da Zion Communication

Data: 2021-8-9

Um patch cord/patch cable/patch lead de fibra óptica é um fibra ótica cabo tampado em cada extremidade com conectores que permitem que ele seja conectado de forma rápida e conveniente CATV,interruptor óptico,transmissor óptico,receptor,caixa de terminais ou outros telecomunicação Com camada protetora mais espessa, geralmente é usado na conexão entre terminal óptico e caixa de terminais, e é aplicado em alguns campos, como sistema de comunicação por fibra óptica, rede de acesso por fibra óptica, transmissão de dados por fibra óptica, rede local e data center .

Desenvolvimento até hoje, o mercado tem uma grande variedade de patch cords de fibra óptica, quando precisamos comprar, como podemos fazer a escolha certa?Além de enfrentar muitos fabricantes, como escolher corretamente?Muitas vezes é aqui que as pessoas ficam confusas!Esse é o objetivo deste artigo: ajudar as pessoas a entenderem bem o patch cable de fibra óptica e faça a escolha certa.

Conteúdo

1. Tipos diferentes do cabo de fibra óptica

2. Tipos de conector e aplicação típica

3. Tipo de polimento: UPC ou APC ou PC ou Flat

4. Modo de fibra: SM ou MM

5. Contagem de fibra: Simplex ou Duplex

6. Matéria do revestimento do cabo e cor do revestimento

7. Esquema de nomenclatura do patch cord de fibra óptica

8. Tipos quentes de patch cord de fibra óptica

9. Principais fabricantes e marcas

1，Tipos diferentes do cabo de fibra óptica

Quais são os tipos de patch cords de fibra óptica e como escolhemos o certo?Faremos a classificação e explicação nesta nota.

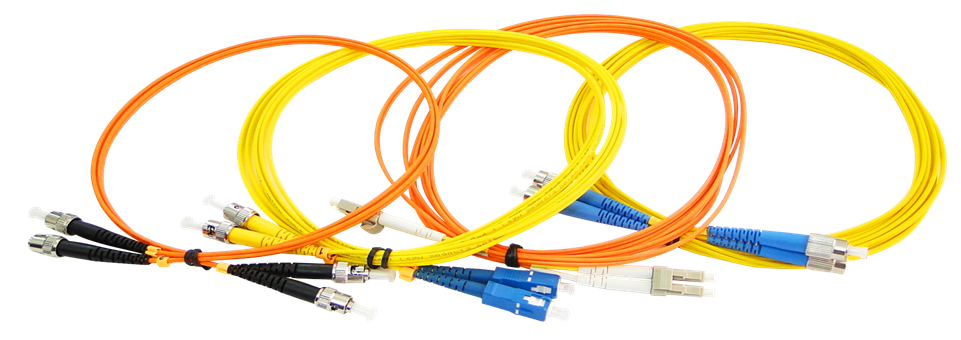

1.1）Comum ttipos de ffibra p ópticoprender cordens (Mais popular)

Com base em diferentes especificações e padrões, os patch cords de fibra comuns podem ser categorizados do ponto de vista do tipo de conector, tipo de polimento, tipo de fibra, contagem de fibra e tipo de revestimento.

Visite-nos para preço e amostra: https://www.zion-communication.com/Fiber-Pacth-Cord.html

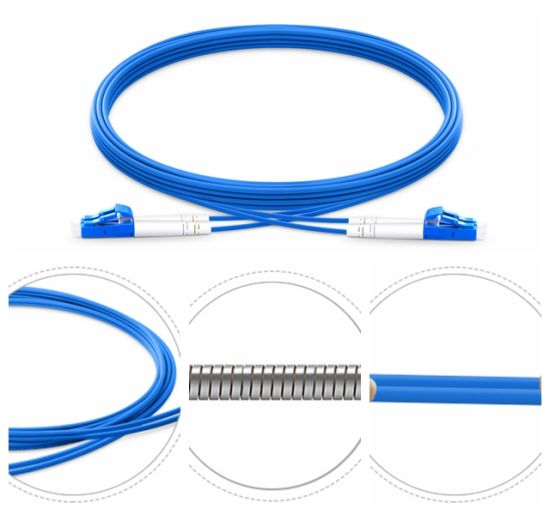

1.2）Patch cord de fibra blindada

O patch cord blindado de fibra óptica usa um tubo flexível de aço inoxidável dentro da capa externa como armadura para proteger a fibra de vidro interna.Ele mantém todos os recursos do patch cord padrão, mas é muito mais forte.Não será danificado mesmo se for pisado por um adulto e são resistentes a roedores.

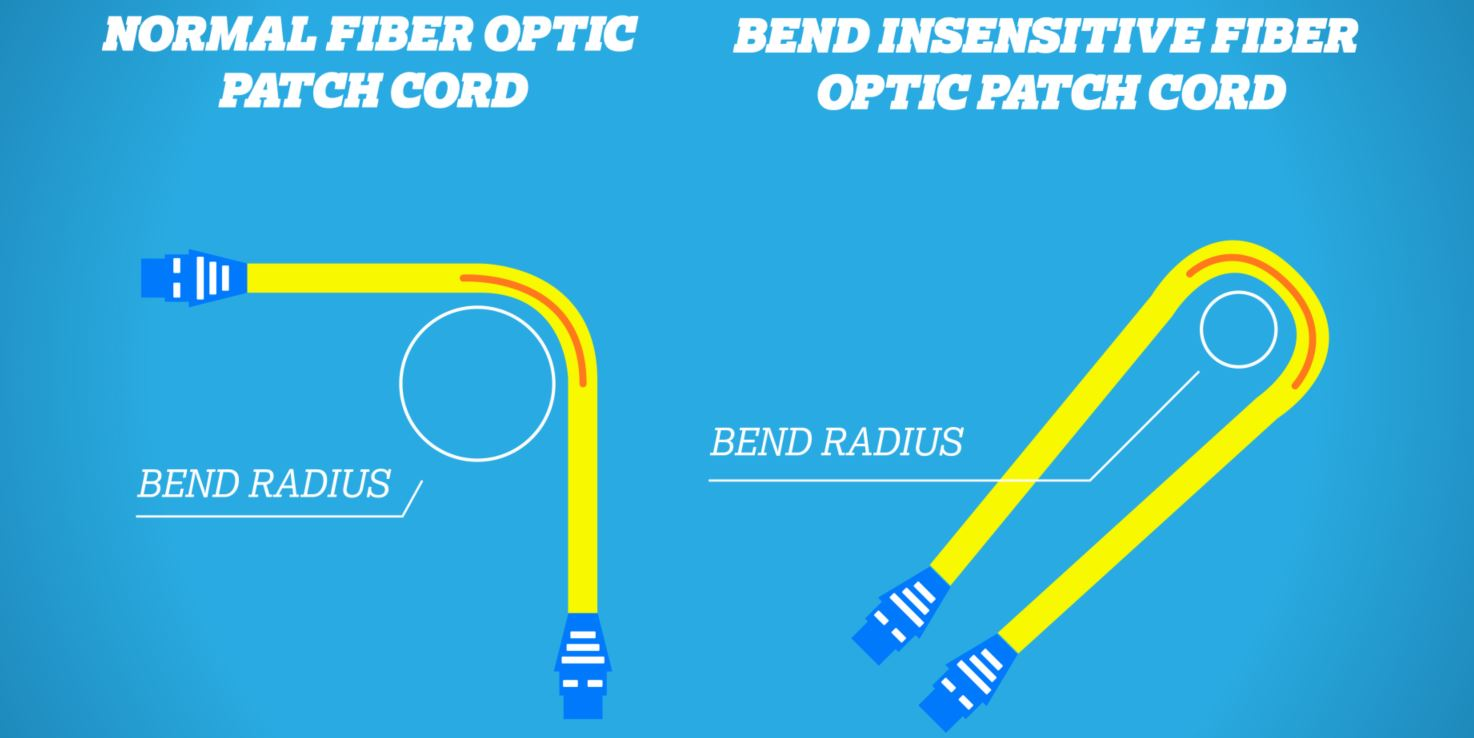

1.3） Dobrar o cabo de fibra óptica insensível

O patch cord de fibra insensível à dobra é amplamente utilizado em FTTH.A fibra não é sensível ao estresse e à flexão.As fibras insensíveis à curvatura monomodo incluem G657A1, G657A2, G657B2 e G657B3

1.4）Cabo de remendo de fibra óptica de condicionamento de modo

Um patch cord de condicionamento de modo é necessário onde roteadores e switches Gigabit 1000 Base-LX são instalados em plantas de cabos multimodo existentes.Os módulos transceptores lançam apenas sinais monomodo de 1300 nm, mas a rede existente é construída com cabos multimodo.

2，Tipos de conector e aplicação típica

Existem muitos tipos de conectores usados ​​em cabos de fibra, como

LC, SC, FC, ST,MU, MTRJ,LSH,E-2000. Vamos dar uma olhada nos tipos de conectores comuns:

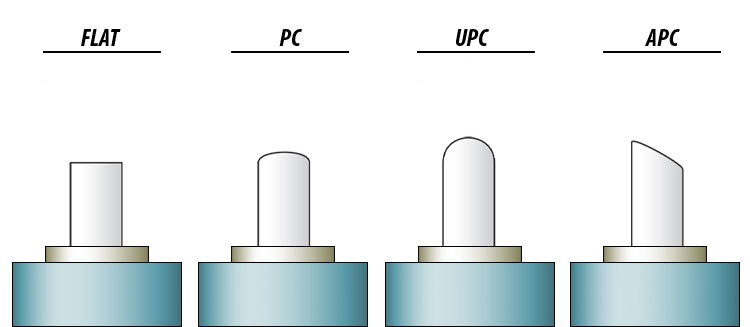

3，Tipo de polimento

Os conectores de fibra óptica são projetados e polidos em diferentes formas para minimizar a reflexão de volta, o que é particularmente importante em aplicações de modo único.De acordo com esses tipos de polimento de conectores, existem patch cords de fibra PC, UPC e APC.Este post Conector PC vs UPC vs APC: Selecionar o tipo de conector de fibra correto apresenta a diferença de PC, UPC e APC.Atualmente, o tipo de polimento PC foi substituído pelo tipo UPC.A escolha de UPC ou APC depende da sua aplicação real.Como o APC oferece menos perda de inserção do que o UPC, os cabos patch de fibra APC são mais aplicáveis ​​para aplicações de alta largura de banda e links de longa distância, como FTTx, rede óptica passiva (PON) e multiplex por divisão de comprimento de onda (WDM).Enquanto os patch cords de fibra UPC se aplicam a sistemas ópticos menos sensíveis à perda de inserção, como TV digital e telefonia.

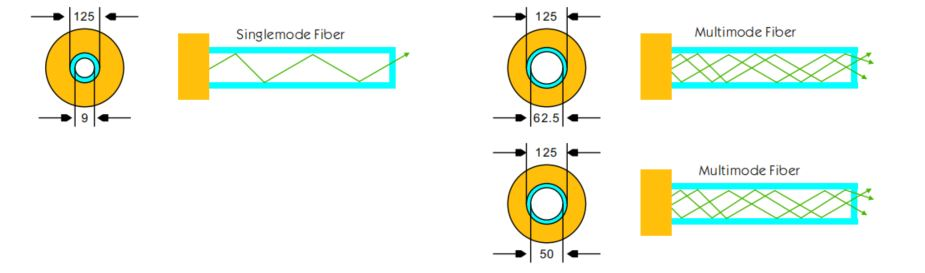

4，Modo de fibra

O modo de patch cable de fibra indica como os feixes de luz viajam dentro da fibra.Existem dois modos de cabo de fibra: modo único e multimodo. O cabo de fibra de modo único permite apenas que um modo de luz passe ao longo de seu comprimento com um diâmetro muito fino de 8-10 mícrons, portanto, pode transportar sinais em velocidades muito mais altas com menor atenuação.A fibra monomodo tem duas variedades: OS1 e OS2, que são diferentes em construção e aplicação. O núcleo do patch cord de fibra multimodo é maior, normalmente 50 ou 62,5 mícrons, o que permite que vários modos de luz sejam transmitidos.Ele vem em cinco variedades que suportam diferentes taxas de transmissão ou distâncias: 62,5 mícrons OM1, 50 mícrons OM2, 50 mícrons OM3, 50 mícrons OM4, que podem ser diferenciados pelas cores padrão da capa.

5, contagem de fibras:Simplex ou Duplex

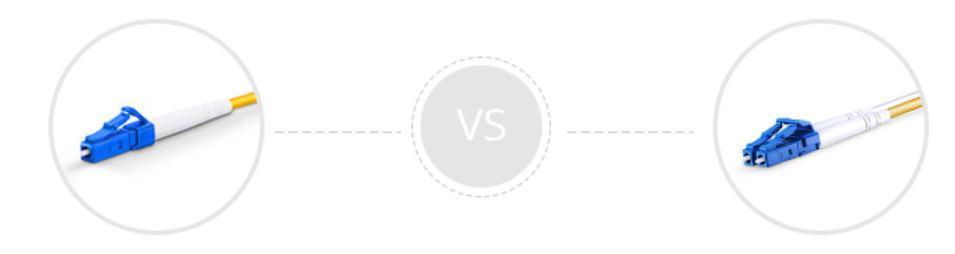

5.1) SX ou DX

De acordo com o número de contagem de fibras, existem patch cords de fibra simplex e duplex.Conforme mostrado na figura, o patch cord de fibra simplex contém um único fio de fibra com um conector simplex em cada extremidade.

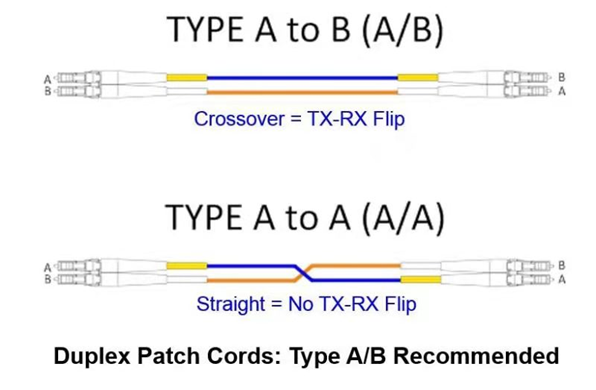

5.2) Cabos de ligação duplex: Tipo A/B Recomendado

Para escolher um modelo de headlock duplex, você precisa distinguir se é de retenção cruzada ou paralela.Por favor, verifique o gráfico abaixo.

6, material da jaqueta de cabo e cor da jaqueta

PVC e LSZH são usados ​​para descrever o material de revestimento comum do patch cord de fibra.

7, Esquema de nomenclatura do patch cord de fibra óptica

A seguir estão as convenções de nomenclatura comuns para patch cords de fibra óptica.

8, Tipos quentes de patch cord de fibra óptica

8.1) Tipos de LC a LC

8.2) Tipos SC a SC

8.3) Tipos de FC para FC

8.4) Tipos LC a SC

8.5) Tipos LC a ST

8.6) Tipos LC a FC

8.7) Personalizado

Mais produtos, visite nosso site online:

https://www.zion-communication.com/Fiber-Pacth-Cord.html
