Introdução ao patch cable de cobre

Número Browse:0     Autor:editor do site     Publicar Time: 14-07-2021      Origem:alimentado

Introdução ao patch cable de cobre

Como encontrar o fabricante e exportador de alta qualidade de CAT 8/CAT 7/CAT 6A/CAT 6/CAT 5e patch cable/patch cord/patch lead


o cabos de cobre desempenharam um papel central no desenvolvimento de sistemas de cabeamento estruturado e de propósito geral

e são usados ​​hoje para conectar praticamente todos os componentes de rede, independentemente de aplicativos ou setores específicos.


Cabo de cobre estão rapidamente se tornando uma parte familiar de nossas vidas diárias à medida que os sistemas Ethernet fornecem uma

e econômica de transportar voz, dados e multimídia em redes integradas.Podemos vê-los em áreas de trabalho em uma variedade de edifícios comerciais e educacionais.

O uso de patch cords de cobre é comum, mas eles apresentam algumas diferenças importantes que podem limitar a intercambialidade.

Este white paper explora as diferenças no cabo Ethernet e propriedades do conector, padrões relacionados, principais fornecedores e outras informações para orientar sua compra.

Conteúdo

1. Diferentes tipos (categorias) de patch cord de cobre

2. 8 tipos de construção de patch cord de cobre

3. Padrões de referência do cabo de cobre

4. Conectores do patch cable de cobre

5. Equipamento de teste principal

6. Principais fabricantes e marcas



1, diferentes tipos (categorias) de patch cord de cobre

O patch cable, patch cord ou patch lead de cobre é um elétrico usado para conectar ('patch in') um eletrônico a outro para roteamento de sinal.

Dispositivos de diferentes tipos (por exemplo, um switch conectado a um computador ou um switch para um roteador) estão conectados com patch cords.


Esses cabos de conexão são descritos por suas diferentes categorias, por exemplo,

Cabos de manobra CAT 5e, cabos de manobra CAT 6, cabos de manobra CAT 6a, cabos de manobra CAT 7, cabos de manobra CAT 8 etc., que são frequentemente reconhecidos pela TIA e estão resumidos abaixo:


Categorias

Suporte.OD e material do condutor

Suporte.materia de isolamento

Máx.Compatível
Rapidez

Suporte à largura de banda
taxa de sinal

CAT 5e

0,50 mm de cobre

HDPE

1 Gbps

100MHz

Cobre 24AWG

FEP

CAT 6

0,57 mm de cobre

HDPE

10 Gbps

250MHz

Cobre 23AWG

FEP

CAT 6a

0,57 mm de cobre

U/UTP: HDPE

10 Gbps

500MHz

Cobre 23AWG

FTP: Pele-Espuma-Pele PE


FEP

CAT 7

0,57 mm de cobre

Pele-Espuma-Pele PE

10 Gbps

600MHz

Cobre 23AWG

FEP

CAT 7a

0,57 mm de cobre

Pele-Espuma-Pele PE

10 Gbps

1000MHz

Cobre 23AWG

FEP

CAT 8

0,63 mm de cobre

Pele-Espuma-Pele PE

40 Gbps

2000MHz

Cobre 22AWG

FEP

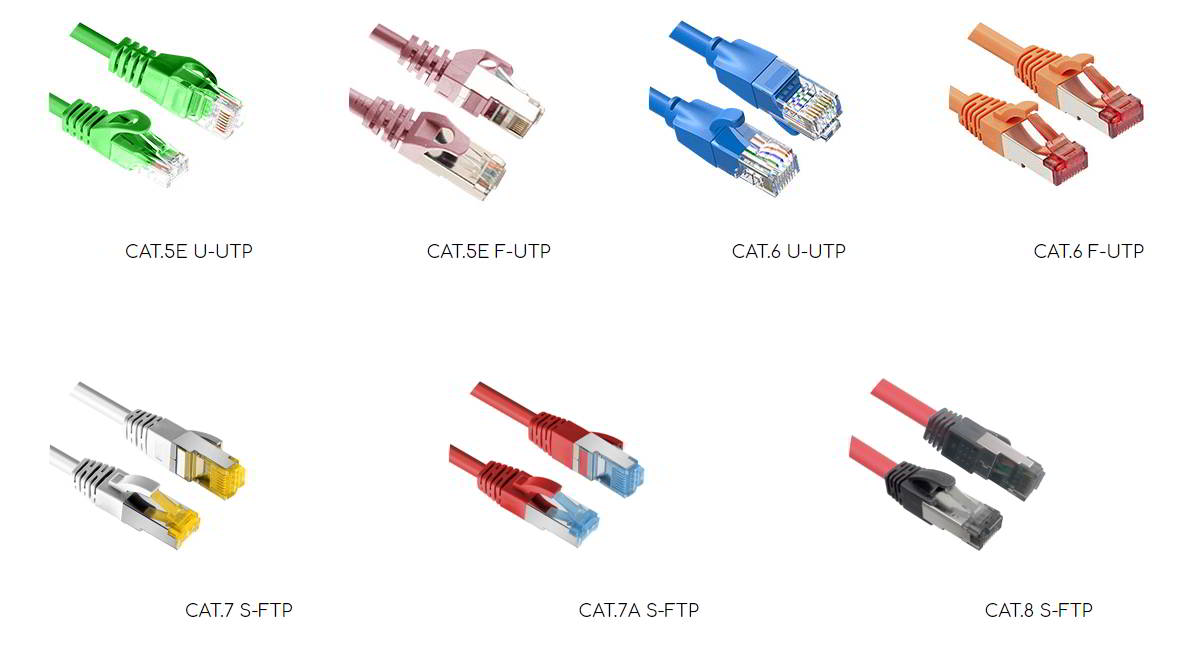

Diferentes tipos (categorias) de patch cord de cobre



2,8 tipos de construção de patch cord de cobre

Indústria
abreviaturas

ISO/IEC 11801
designação

Cabo
blindagem

Blindagem de pares

UTP, TP

U/UTP

Nenhum

Nenhum

STP, ScTP, PiMF

U/FTP

Nenhum

Frustrar

FTP, STP, ScTP

F/UTP

Frustrar

Nenhum

STP, ScTP

S/UTP

Trança

Nenhum

SFTP, S-FTP, STP

SF/UTP

Trança e Folha

Nenhum

FFTP, STP

F/FTP

Frustrar

Frustrar

SSTP, SFTP, STP, STP PiMF

S/FTP

Trança

Frustrar

SSTP, SFTP, STP

SF/FTP

Trança e Folha

Frustrar

U – não blindado / F – blindagem metálica / S – blindagem blindada (somente camada externa) / TP – par trançado


U/UTP

Par trançado não blindado

Par trançado não blindado/não blindado – um cabo completamente sem blindagem, que ainda é frequentemente usado para as categorias de cabos inferiores Cat.5 e Cat.6

Isso significa que geralmente são suficientes para os métodos de transmissão de redes até Gigabit Ethernet, mesmo que não sejam ideais.

No entanto, em alguns casos, pode ser melhor usar cabos não blindados.


Em primeiro lugar, se houver grandes diferenças de potencial de tensão entre os pontos finais do potencial de referência e os dispositivos de rede usados ​​são

ligados à terra ou ao potencial de terra através do contacto PE do cabo de alimentação, uma segunda ligação à terra e uma ligação à terra

laço é criado.Gera correntes de compensação de baixa frequência através da blindagem do cabo, o que prejudica consideravelmente a qualidade do sinal.

Em segundo lugar, alguns sistemas extensores AV ou USB que usam cabos Cat.X são mais dependentes de uma boa diafonia do que de uma boa blindagem e, portanto,

funcionam melhor com cabos não blindados.


Par trançado não blindado



F/UTP

Par Trançado Não Blindado

O cabo AF/UTP é composto de um núcleo de cabo U/UTP envolto em uma folha tela feita principalmente de folha de plástico laminada de alumínio.Por um longo

vez que esta blindagem do tipo foi a mais utilizada e é mais do que suficiente para categorias de cabos Cat.5 e Cat.6 e para

padrões de transmissão até Gigabit Ethernet, enquanto otimizando a qualidade do sinal em comparação com os cabos U/UTP.


Par Trançado Não Blindado



S/FTP

Par trançado laminado blindado

Este tipo de blindagem com blindagem trançada ao redor do núcleo do cabo e a blindagem de folha em torno dos pares de fios individuais às vezes é

conhecido como cabo PiMF (Pair in Metal Foil).Ele representa o blindagem mais forte e deve ser usado para algumas categorias de cabos

(Cat.7, Cat.7A e Cat.8.2).A malha de arame da blindagem geral deve ter uma cobertura superior a 30% para atingir

blindagem suficiente contra as frequências tipicamente baixas (e de ondas longas).


Par trançado laminado blindado


Abaixo estão os links on-line para nossos produtos relacionados para sua conveniência.

Cabos de cobre: https://www.zion-communication.com/Copper-Patch-Cord-Cable.html



3, Padrões de referência de cabo de cobre

ANSI/TIA/EIA-568.2-D

ISO/IEC 11801

EN50173

EN50175

IEEE 802.3




4, conectores do cabo de cobre

Um jack registrado (RJ) é uma interface de rede física padronizada para conectar equipamentos de telecomunicações ou dados.

O conector de par trançado mais comum é um plugue modular de 8 posições e 8 contatos (8P8C) comumente chamado de conector RJ45.


Mais detalhes acesse: https://www.zion-communication.com/Modular-Plugs-Products.html


O conector GG45/ARJ45 opera no espectro de frequências entre 600 MHz a 5 GHz com cabos de par trançado blindado e twinax.

Para reduzir a interferência, dois dos quatro pares foram movidos para que cada par ocupe um canto.

Uma saliência no soquete é projetada para ativar um interruptor no macaco para as posições alternativas de contato.

Combinado com um sistema interno de gaiolas de Faraday, a interface GG45 tem, portanto, bastante espaço livre,

além da capacidade de migrar para um serviço de velocidade mais alta, atualizando para cabos de manobra de Categoria 7A que ativam o switch na tomada.




5, equipamento de teste principal

Fluke: DSX2-8000,DSX2-5000,DTX-1800

Teste de canal CHANEL: Um único produto de cabeamento integrado é colocado no equipamento de teste para teste.A maioria dos canais envolvidos está relacionada ao teste de cabos, o que significa testar os indicadores de desempenho como throughput, atenuação, relação sinal-ruído, diafonia, etc. para o monômero do cabo.

O teste de links tem um significado mais prático do que o teste de canais

Fluke-DSX2-8000,DSX2-5000,DTX-1800 Fluke-DSX2-8000,DSX2-5000,DTX-1800 2



6, principais fabricantes e marcas

COMUNICAÇÃO DE ZION/HELLOSIGNAL


COMUNICAÇÃO DE ZION


● A Zion Communication é uma das principais fabricantes e exportadores de cabo de rede de par trançado

● A Zion Communication possui equipamentos de produção avançados e excelentes engenheiros e trabalhadores qualificados para garantir o melhor patch cable de cobre de par trançado para nossos clientes.

● As equipes de gestão e vendas internacionais da Zion Communication estão comprometidas com a máxima satisfação de nossos clientes.

● UL/ETL/CPR/CE/DELTA/RoHS/REACH/ISO9001/ANATEL/SABS


ZION Communication tem experiências ricas na produção de casos de OEM/ODM devido à equipe de P & D da Profissão.


• Logotipo personalizado no Plug & Boot

• Impressão no Cabo

• Etiqueta/saco PE/design de caixa

• Diferentes cores e diferentes comprimentos disponíveis

• Moldagem/Alívio de Tensão Diferente


SIEMON/LEGRAND/PANDUIT/BELDEN/CORNING/AMP/MOLEX/IBM/NEXANS...
