Introdução às tranças de fibra óptica

Número Browse:46     Autor:editor do site     Publicar Time: 12-08-2021      Origem:alimentado

Introdução às tranças de fibra óptica

Como encontrar o fabricante e fornecedor de alta qualidade de tranças de fibra óptica?

Escritor: MJ da Zion Communication

Data: 2021-8-10

Uma fibra óptico O pigtail é uma fibra única, curta, geralmente com buffer rígido, que possui um conector óptico pré-instalado na fábrica em uma extremidade e uma seção nua de fibra na outra.

O pigtail pode ter um conector fêmea ou um conector macho.As emendas fêmeas podem ser montadas em painéis de conexão, geralmente em pares, embora soluções de fibra única também estejam disponíveis para permitir que sejam conectadas a terminais ou outros trechos de fibra com fibras de correção.Alternativamente, eles podem ter conectores machos que se conectam diretamente ao transceptor óptico.

Uma extremidade do pigtail é descascada e fundida a uma única fibra em um tronco de várias fibras.O pigtail é emendado em cada fibra do backbone, 'quebrando' o cabo multifibra em suas fibras constituintes para conexão ao dispositivo final.

A combinação de tranças de fibra de alta qualidade e práticas de emenda adequadas fornece o melhor desempenho para terminação de cabos de fibra óptica.As tranças são usadas em 99% das aplicações de modo único, mas as tranças também são usadas em muitas aplicações multimodo.

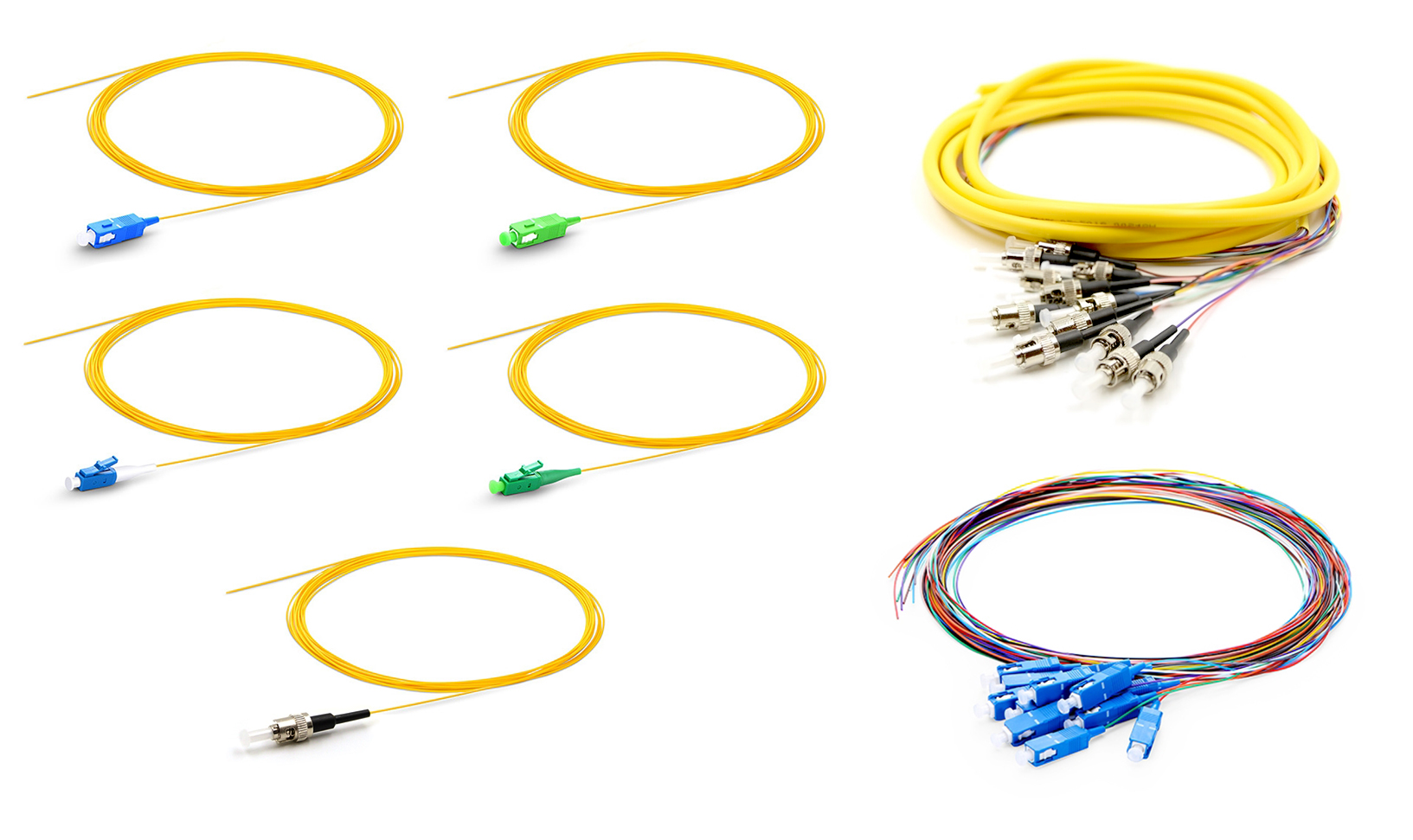

1. Diferentes tipos de tranças de fibra óptica

Conteúdo

1. Diferentes tipos de tranças de fibra óptica

2. Tipos de conector e aplicação típica

3. Tipo de polimento: UPC ou APC ou PC ou Flat

4. Modo de fibra: SM ou MM

5. Matéria do revestimento do cabo e cor do revestimento

6. Esquema de nomenclatura do patch cord de fibra óptica

7. Tipos quentes de tranças de fibra óptica

8. Principais fabricantes e marcas

1,Tipos diferentes do tranças de fibra óptica

Quais são os tipos de tranças de fibra óptica e como escolhemos a certa?

Faremos a classificação e explicação nesta nota.

Aqui estão dois tipos de tranças de fibra óptica.Primeiro digite por conectores, pigtails de fibra óptica tem alguns tipos incluindo LC, SC, ST, FC, MU, E2000 e MTRJ.Em segundo lugar digite por fibras, pigtails de fibra óptica tem dois tipos como modo único (SM) e multimodo (MM).

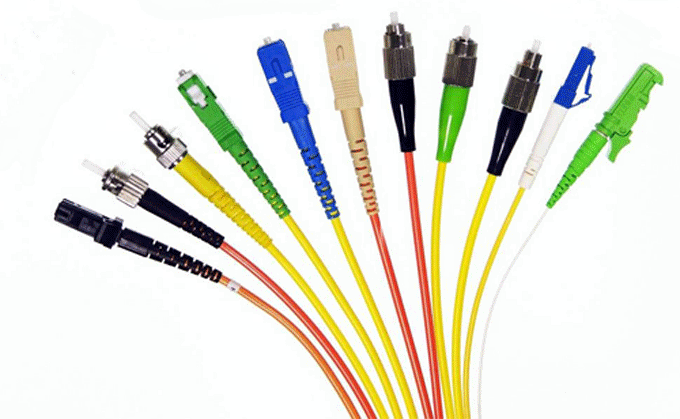

Diferentes tipos de tranças de fibra óptica 2




1.1) Tipo por conector

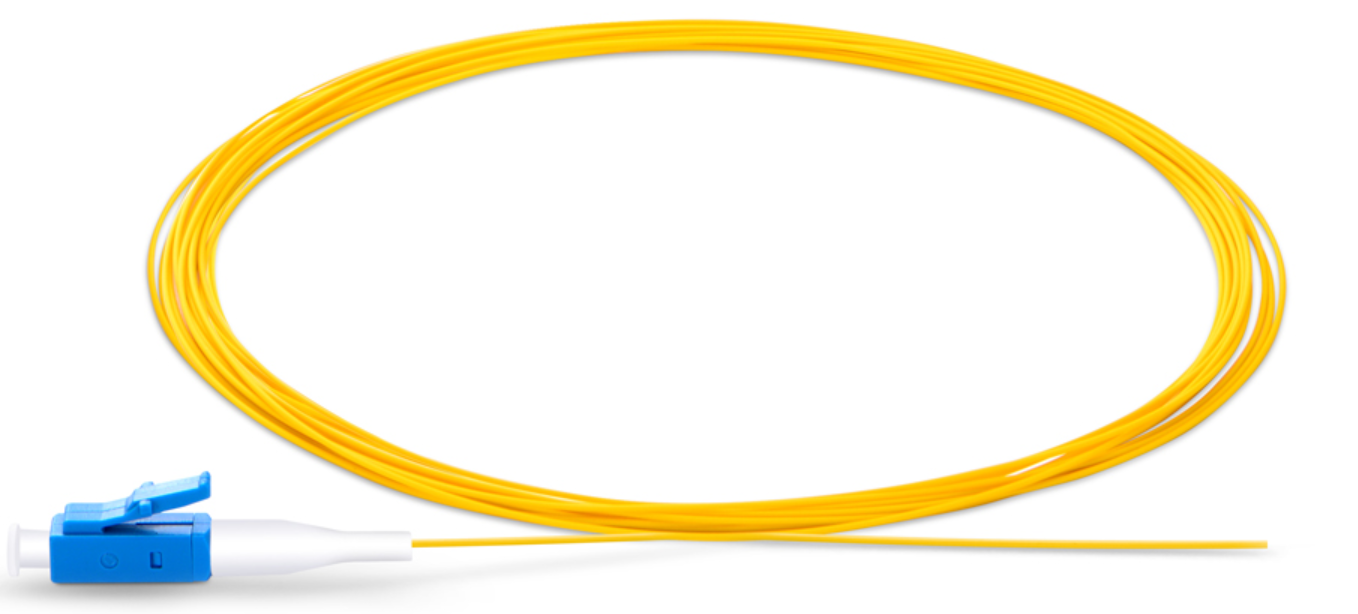

1.1.1)LC Pigtal de fibra óptica

O pigtail de fibra óptica LC usa o conector LC desenvolvido pela Lucent Company.O conector LC é agora um dos conectores mais populares do mundo.Uma virola de cerâmica de 1,25 mm torna o pigtail de fibra óptica LC a melhor escolha para transmissão de sinal de baixo custo, mas de alta precisão.


Pigtal de fibra óptica LC

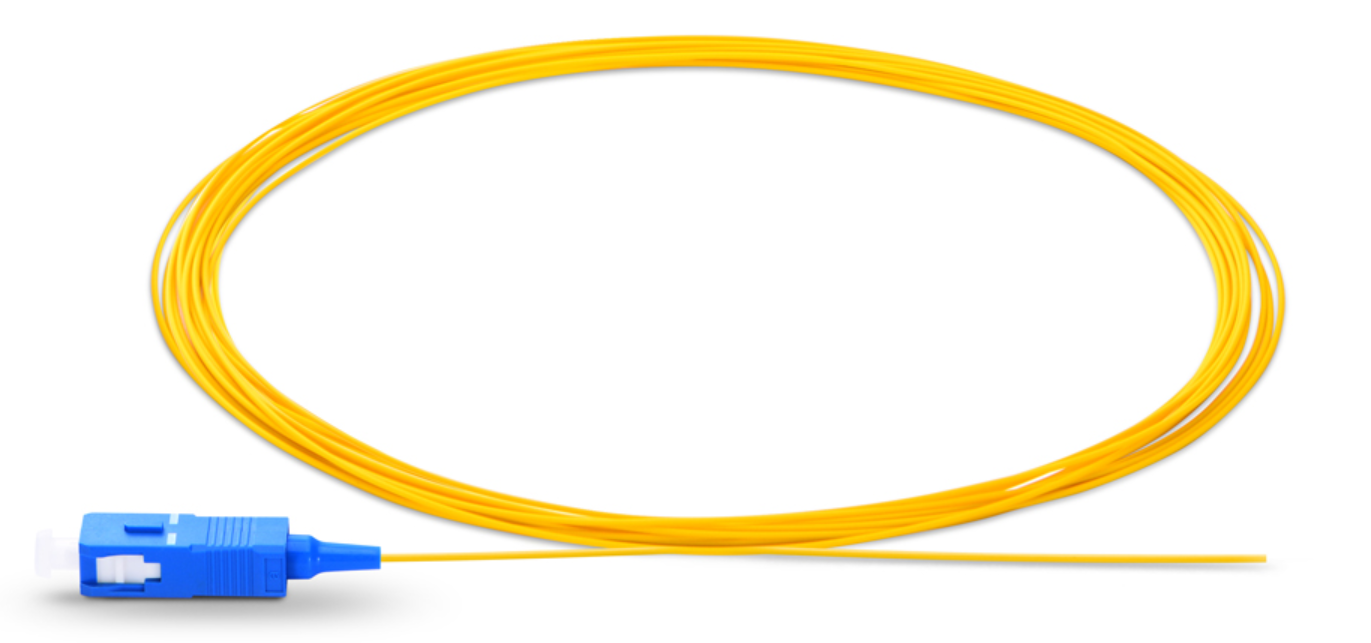

1.1.2)SC Pigtal de fibra óptica

O cabo de fibra ótica SC usa o conector SC. O conector de cabo de rabo de cabo SC é um conector de desconexão não ótico com uma virola de liga inoxidável ou zircônia pré-radiada de 2,5 mm.O pigtail de fibra SC é econômico para uso em aplicações como CATV, LAN, WAN, teste e medição.


Pigtal de fibra óptica SC

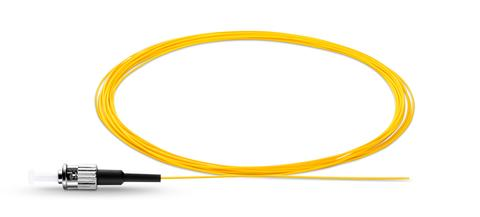

1.1.3)ST Pigtal de fibra óptica

O pigtail de fibra óptica ST usa o conector ST.O conector ST pigtail é o conector mais popular para aplicações LAN de fibra óptica multimodo.Possui uma virola longa de 2,5 mm de diâmetro feita de cerâmica (zircônia), liga de aço inoxidável ou plástico.Portanto, os pigtails de fibra SC são comumente vistos em telecomunicações, indústria, médicos e sensores Campos.


Pigtal fibra óptica ST

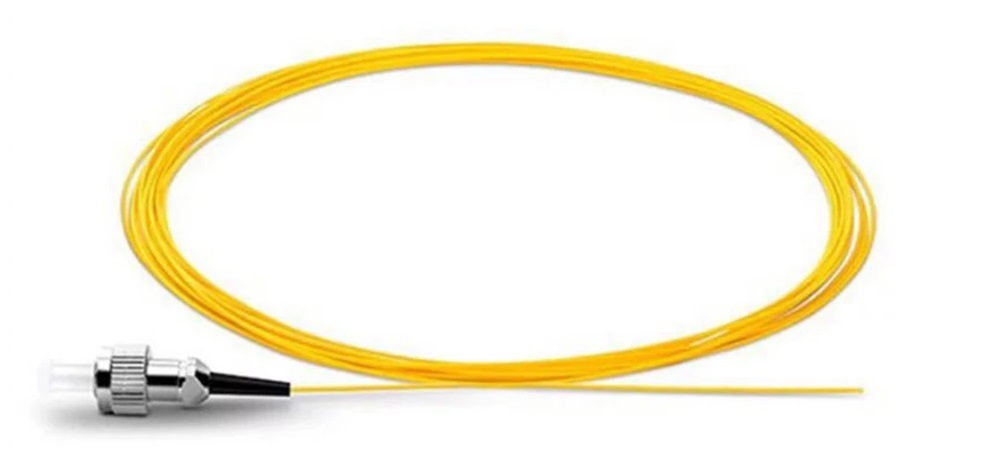

1.1.4)FC fibra óptica Pigtal

O pigtail de fibra óptica FC usa o conector FC. O pigtail de fibra FC aproveita o corpo metálico dos conectores ópticos FC, apresentando a estrutura do tipo parafuso e virolas cerâmicas de alta precisão.As tranças de fibra óptica FC e seus produtos relacionados são amplamente aplicados para aplicações gerais.


Fibra óptica Pigtal FC

Assim como os patch cords de fibra óptica, os pigtails de fibra óptica podem ser divididos em versões UPC e APC.Os tipos mais comumente usados ​​são o pigtail SC/APC, o pigtail FC/APC e o pigtail MU/UPC.


1.2) Digite por fibra

A fibra monomodo e a fibra multimodo são usadas para tranças de fibra óptica.O pigtail de fibra óptica de modo único tem um tamanho de núcleo de 9/125 mícrons.Os conectores SC, LC, ST, FC e E2000 são adequados para este tipo de fibra.Quanto às tranças de fibra óptica multimodo, existem dois tamanhos de núcleo diferentes.Um é 62,5/125 mícrons de OM1, e o outro é 50/125 mícrons de OM2, OM3, OM4.Os conectores SC, LC, ST, FC são adaptáveis ​​a tranças de fibra óptica multimodo.

1.2.1) Único Típico: 1 Fibra

1.2.2) Cacho Típico: 12 Fibras (U=Sem Revestimento)

1.2.3) Personalizado: 4-48 Fibras

1. Diferentes tipos de tranças de fibra óptica


2,Tipos de conector e aplicação típica

Existem muitos tipos de conectores usados ​​em cabos de fibra, como

LC, SC, FC, ST,MU, MTRJ,LSH,E-2000. Vamos dar uma olhada nos tipos de conectores comuns:

Tipo de conector

LC, SC, FC, ST,MU, MTRJ,LSH,E-2000

LC (Lucent Connector, Little Connector, Local Connector)


LC (Conector Lucent/Little Connector/Conector Local)
Aplicação típica: Conexões de alta densidade,
Transceptores SFP e SFP+, transceptores XFP

SC (Conector de Assinante, Conector Quadrado, Conector Padrão)


SC (Conector de Assinante/Conector Quadrado/Conector Padrão)
Aplicação típica:
Telecom, GPON, EPON, GBIC

FC (conector de virola)


FC (conector de virola)
Aplicação típica:
Datacom, telecomunicações, medição, equipamento, lasers de modo único

ST


ST (Ponta Reta)
Aplicação típica: Datacom



3,Tipo de polimento

Os conectores de fibra óptica são projetados e polidos em diferentes formas para minimizar a reflexão de volta, o que é particularmente importante em aplicações de modo único.De acordo com esses tipos de polimento de conectores, existem patch cords de fibra PC, UPC e APC.Este post Conector PC vs UPC vs APC: Selecionar o tipo de conector de fibra correto apresenta a diferença de PC, UPC e APC.Atualmente, o tipo de polimento PC foi substituído pelo tipo UPC.A escolha de UPC ou APC depende da sua aplicação real.Como o APC oferece menos perda de inserção do que o UPC, os cabos patch de fibra APC são mais aplicáveis ​​para aplicações de alta largura de banda e links de longa distância, como FTTx, rede óptica passiva (PON) e multiplex por divisão de comprimento de onda (WDM).Enquanto os patch cords de fibra UPC se aplicam a sistemas ópticos menos sensíveis à perda de inserção, como TV digital e telefonia.


Tipo de polimento





4,Modo de fibra

O modo de patch cable de fibra indica como os feixes de luz viajam dentro da fibra.Existem dois modos de cabo de fibra: modo único e multimodo. O cabo de fibra de modo único permite apenas que um modo de luz passe ao longo de seu comprimento com um diâmetro muito fino de 8-10 mícrons, portanto, pode transportar sinais em velocidades muito mais altas com menor atenuação.A fibra monomodo tem duas variedades: OS1 e OS2, que são diferentes em construção e aplicação. O núcleo do patch cord de fibra multimodo é maior, normalmente 50 ou 62,5 mícrons, o que permite que vários modos de luz sejam transmitidos.Ele vem em cinco variedades que suportam diferentes taxas de transmissão ou distâncias: 62,5 mícrons OM1, 50 mícrons OM2, 50 mícrons OM3, 50 mícrons OM4, que podem ser diferenciados pelas cores padrão da capa.

Modo de fibra



Modo de fibra

ISO/IEC 11801 designação,ITU-T

SM (modo único)

OS1, OS2 (G.652.D / G.657.A1 / G.657.A2)

MM (Multi-modo)

OM1(62,5/125), OM2(50(125), [(OM3, OM4) (50/125, Otimização de Laser)]



5, material da jaqueta de cabo e cor da jaqueta

PVC e LSZH são usados ​​para descrever o material de revestimento comum do patch cord de fibra.

Revestimento de Cabo

Material principal: PVC / LSZH / Plenum (OFNP)

OD: Simplex: 0,9/2,0/3,0 mm Duplex: 2,0/3,0 mm

Cor da jaqueta

Amarelo : Modo único: OS2 (G.652.D / G.657.A1 / G.657.A2)

Laranja : OM1, OM2

Água : OM3, OM4


6, Esquema de nomenclatura de tranças de fibra óptica

A seguir estão as convenções de nomenclatura comuns para tranças de fibra óptica.


Código do produto



7, Tipos quentes de tranças de fibra óptica

7.1) Único Típico: 1 Fibra

Código de Sião

Descrição

11F1111-2

LC UPC Simplex G.652.D Monomodo PVC 0,9 ​​mm -2 m (6 pés) FOPT

12F1111-2

LC APC Simplex G.652.D Monomodo PVC 0,9 ​​mm -2 m (6 pés) FOPT

11F1411-2

LC UPC Simplex OM1 Multimodo PVC 0,9 ​​mm -2 m (6 pés) FOPT

12F1411-2

LC APC Simplex OM1 Multimodo PVC 0,9 ​​mm -2 m (6 pés) FOPT

21F1111-2

SC UPC Simplex G.652.D Monomodo PVC 0,9 ​​mm -2 m (6 pés) FOPT

22F1111-2

SC APC Simplex G.652.D Monomodo PVC 0,9 ​​mm -2 m (6 pés) FOPT

21F1411-2

SC UPC Simplex OM1 Multimodo PVC 0,9 ​​mm -2 m (6 pés) FOPT

22F1411-2

SC APC Simplex OM1 Multimodo PVC 0,9 ​​mm -2 m (6 pés) FOPT

42F1111-2

ST APC Simplex G.652.D Monomodo PVC 0,9 ​​mm -2 m (6 pés) FOPT

41F1411-2

ST UPC Simplex OM1 Multimodo PVC 0,9 ​​mm -2 m (6 pés) FOPT

......

......

7.2) Cacho Típico: 12 Fibras (U=Sem Revestimento)

Código de Sião

Descrição

11F12111U-2

LC UPC 12 Fibras G.652.D Modo Único Não Encamisado Codificado por Cores FOPT

21F12111U-2

SC UPC 12 Fibras G.652.D Modo Único Não Encamisado Codificado por Cores FOPT

11F12111-2

LC UPC 12 Fibras G.652.D Monomodo Grupo PVC 0,9mm com Revestimento FOPT

21F12111-2

SC UPC 12 Fibras G.652.D Monomodo Bunch PVC 0,9mm com Revestimento FOPT

11F12411-2

LC UPC 12 Fibras OM1 Multimodo Bunch PVC 0,9mm com Revestimento FOPT

21F12411-2

SC UPC 12 Fibras OM1 Multimodo Bunch PVC 0,9mm com Revestimento FOPT

......

......

7.3) Personalizado: 4-48 Fibras

Código de Sião

Descrição

Serviço oem/odm para você

Podemos fazer personalização de acordo com as necessidades do cliente.

......

......

Mais produtos, visite nosso site online:

https://www.zion-communication.com/Fiber-Pacth-Cord.html



Principais fabricantes e marcas de cabo ethernet

COMUNICAÇÃO DE ZION/HELLOSIGNAL


COMUNICAÇÃO DE ZION


● A Zion Communication é um dos principais fabricantes e exportadores de cabos de rede de par trançado

● Ampla experiência em fabricação para exportação e solução de problemas de cabo de rede de par trançado

● A Zion Communication se concentra nas necessidades do cliente: fornecer produtos e serviços competitivos de transmissão de energia de sinal e baixa tensão, continuar a criar valor máximo para os clientes!

● A Zion Communication possui equipamentos de produção avançados e excelentes engenheiros e trabalhadores qualificados para garantir o melhor cabo de rede de par trançado para nossos clientes.

● As equipes de gestão e vendas internacionais da Zion Communication estão comprometidas com a máxima satisfação de nossos clientes.

● UL/ETL/CPR/CE/DELTA/RoHS/REACH/ISO9001/ANATEL/SABS

SIEMON/LEGRAND/PANDUIT/BELDEN/CORNING/AMP/MOLEX/IBM/NEXANS...
