Especialistas em produtos James Xu da Zion Communication King-tone
Disse Este é um artigo essencial, nada interessante,
se você não é profissional, por favor, deixe diretamente.

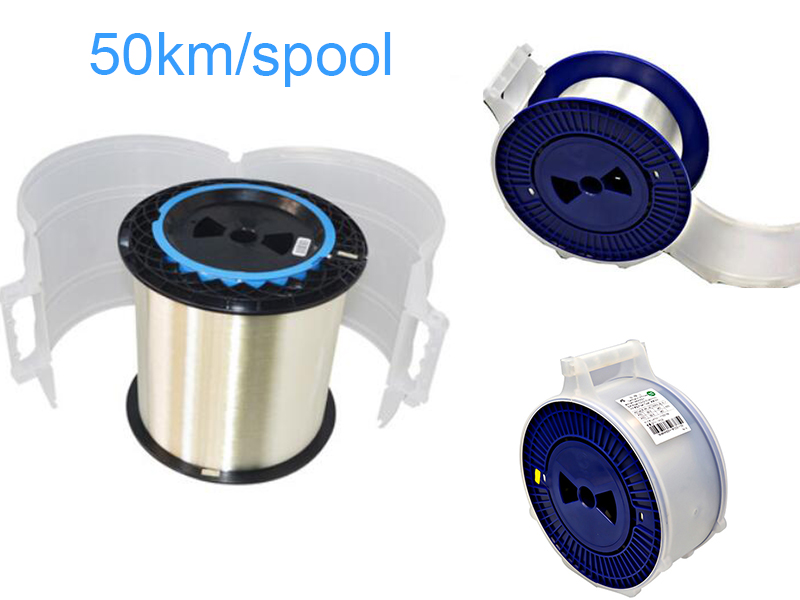

Classificação de fibra óptica
Comprimento de onda da banda: O=1260, E=1310, S=1380, C=1550 e L=1625 nm (O, E, S, C, L)
Modo único: 8/125μm, 9/125μm, 10/125μm
Multimodo: 50/125μm Padrão Europeu 62,5/125μm Padrão dos EUA
Redes industriais, médicas e de baixa velocidade: 100/140μm, 200/230μm
Fibra óptica plástica: 98/1000μm para controle automotivo.
P: Qual é a distância de transmissão do cabo de fibra óptica multimodo monomodo?
A: Cabo de fibra óptica multimodo 850nm (comprimento de onda de transmissão) distância típica ≤2.5KM
Cabo de fibra multimodo 1300nm (comprimento de onda de transmissão) distância típica ≤ 6KM
Cabo de fibra monomodo 1310nm (comprimento de onda de transmissão) distância típica ≤ 16KM
Cabo monomodo 1550nm (comprimento de onda de transmissão) distância típica ≤ 25KM
TIA: Aliança da Indústria de Telecomunicações
EIA: Aliança da Indústria Eletrônica
IEC: Comissão Eletrotécnica Internacional
ITU-T: União Internacional de Telecomunicações
Telcordia: parte da Ericsson, uma empresa de tecnologia de comunicações
OM1 (A1b) Padrão dos EUA: Refere-se a uma fibra multimodo de diâmetro central de 62,5 um com uma largura de banda de injeção total de 200/500 MHZ a 850 nm ou 1300 nm.
A distância de transmissão Gigabit é de 275 metros.
OM2 (A1a) Padrão Europeu: Uma fibra multimodo de diâmetro central de 50um com uma largura de banda de injeção total de 500/500MHZ a 850nm ou 1300nm.
A distância de transmissão Gigabit é de 550 metros.
OM3 e OM4 são fibra multimodo de núcleo de 50um para laser de 850nm, em 850nm, Ethernet VCSEL 10Gb/s
A distância de transmissão de fibra OM3 pode chegar a 300M, (OM3-150, OM3-300, OM3-550, alcance 10 Gigabit dentro de 150 metros)
OM4 pode chegar a 550M
Classificação da IEC (Comissão Eletrotécnica Internacional)
Classe A: fibra multimodo
A1a 50/125μm para Gigabit Ethernet, propagação de 550m, fibra de índice de gradiente multimodo / G.651=OM2
A1b 62,5/125μm para Gigabit Ethernet, propagação de 275m, OM1
A1d 100/140μm
Classe B: série 9/125
B1.1(G.652B) Fibra deslocada sem dispersão G.652A/G.652B, comprimento de onda de dispersão zero @ 1310nm
B1.2b Fibra de deslocamento de comprimento de onda de corte G.654.A , aplicada ao cabo submarino
B1.2c G.654.B / G.654.C @1550nm
B1.3(G652D) Fibra não deslocada de dispersão expandida em comprimento de onda G.652C/G652D @ 1310 nm @ 1383 nm
B2a Fibra deslocada por dispersão G.653.A @ 1550nm A mistura de quatro ondas ocorre em alta potência
B2b G.653.B
Fibra plana de dispersão B3
B4c Fibra com dispersão diferente de zero G.655.A, B, C @ 1550nm Resolva o efeito de mistura de quatro ondas de G653
B4d G655D
B4e G655E
B5 G656 @1460-@1625
B6a1 G657A1 é compatível com fibra B1.3, com raio de curvatura de 10mm @1260-@1625
B6a2 G657A2 raio de curvatura 7,5 mm
B6b2 G657B2 não é compatível com fibra B1.3, raio de curvatura 7,5 mm @ 1310 @ 1550 @ 1625
B6b3 G657B3 raio de curvatura 5mm
Classificação da ITU-T (União Internacional de Telecomunicações):
G.651 (OM2=A1a) fibra (fibra de índice de gradiente multimodo de 50/125μm)
Usado principalmente em LAN, alcance de 300-500 metros.G.651 Fibra multimodo de comprimento de onda longo (ITU-T G.651) 50/125 μm.
G.652 Fibra não deslocada por dispersão @ 1310nm Fibra monomodo de melhor desempenho com diâmetro de campo de modo de 8,6~9,5μm SM
G.652B (B1.1): Suporta distância de transmissão do sistema de 10 Gbit/s até 3000 km, distância de transmissão do sistema de 40 Gbit/s é de 80 km
G.652D (B1.3): Suporta distância de transmissão do sistema de 10 Gbit/s até 3000 km, distância de transmissão do sistema de 40 Gbit/s é de 80 km
O coeficiente de atenuação é o mesmo do G.652C, ou seja, o sistema pode trabalhar na faixa de 1360~1530nm.
O comprimento de onda de dispersão zero é de 1310 nm, e a atenuação é mínima em um comprimento de onda de 1550 nm, mas tem uma grande dispersão positiva de cerca de 18 ps (nm/km).
O G.652.D é o mais rigoroso e totalmente compatível com versões anteriores de todos os níveis G.652, e é estruturalmente indistinguível da fibra G.652 comum.
A razão para esta diferença está na tecnologia de fabricação.
G.652A: Suporta distância de transmissão do sistema de 10 Gbit/s até 400 km, distância do sistema de 40 Gbit/s é de 2 km, transmissão Ethernet de 10 Gbit/s é de até 40 km,
G.652C: Suporta distância de transmissão do sistema de 10 Gbit/s até 400 km, distância do sistema de 40 Gbit/s é de 2 km,
No entanto, o coeficiente de atenuação é menor em 1550nm, eliminando o pico de absorção de água próximo a 1380nm, trabalhando na faixa de 1360~1530nm.
G.652 A primeira fibra monomodo prática, 95% do roteamento existente é de tal fibra, por isso é chamada de fibra monomodo convencional.
O preço mais baixo e a tecnologia mais madura, a principal desvantagem é que o coeficiente de dispersão é grande na banda de 1550, o que não é adequado para aplicações de longa distância acima de 2,5 Gb/s.
A fibra monomodo G652 é a maior fibra do mundo (cerca de 70% da fibra) e é chamada de 'fibra monomodo convencional'.
Possui duas janelas de 1550 nm e 1310 nm ao mesmo tempo.O ponto de dispersão zero está próximo da janela de 1310 nm e a atenuação mínima está na janela de 1550 nm.
Suas características são zero quando o comprimento de onda é em torno de 1310 nm ao projetar e fabricar, e a perda é menor em 1550 nm, mas a dispersão é a maior.
A perda típica da fibra monomodo G652 nas duas janelas acima é:
A atenuação da janela de 1310 nm é de 0,3 a 0,4 dB/km, e o coeficiente de dispersão é de 0 a 3,5 ps/nm.km.
A atenuação da janela de 1550 nm é de 0,19 a 0,25 dB/km, e o coeficiente de dispersão é de 15 a 18 ps/nm.km.
Além das regiões de comprimento de onda de 1310nm e 1550nm, a fibra monomodo G652C estende a faixa de comprimento de onda de 1360nm a 1530nm.
Uso principal: A fibra monomodo G652 tem as vantagens de baixa perda interna, grande largura de banda, fácil atualização e expansão e baixo custo.
A fibra monomodo G652 pode ser amplamente utilizada em transmissão de alta velocidade e longa distância, como comunicação de longa distância, tronco, TV a cabo e alimentadores de loop.
A fibra monomodo G652 é adequada para todos os tipos de estruturas de cabos de fibra óptica, incluindo cabo de fita de fibra óptica, cabo trançado de camada solta, cabo esqueleto, cabo de tubo de feixe central e cabo apertado.
G.657 Fibra insensível à curvatura: A última variante de fibra desenvolvida em fibra G.652, com um campo de modo (8,6-9,5) ± 0,4, totalmente compatível com G.652,
Possui excelente resistência à flexão e seu raio de curvatura é de 1/4 a 1/2 da fibra G.652.
Usado principalmente para fibra FTTH para casa e condições de raio de curvatura pequeno.Principalmente fazer algum micro-cabo de sopro de ar;FTTH como cabo de couro, cabo DAC.
G.657A: Transmite comprimentos de onda de 1260, 1310, 1380, 1550 e 1625 nm (O, E, S, C, L) e é totalmente compatível com G.652D.
Raio de curvatura A1 10mm
Raio de curvatura A2 7,5 mm
G.657B: Transmissão de comprimentos de onda de 1310, 1550 e 1625 nm, mais adequada para instalação em interiores ou edifícios e outros espaços estreitos, não requer compatibilidade com G.652D.
Raio de curvatura B2 7,5 mm
B3 raio de curvatura 5mm
Existem três níveis de curvatura: 1/raio de curvatura 10mm, 2/raio de curvatura 7,5mm, 3/raio de curvatura 5mm
G.653 (B2) DSF de fibra deslocada por dispersão: uma fibra que desloca o comprimento de onda de dispersão zero em 1,3 μm, fibra deslocada por dispersão,
Comprimento de onda de trabalho otimizado (efeito de mistura de quatro ondas a 1550nm, não adequado para transmissão de alta velocidade, foi eliminado)
G.654 Fibra de deslocamento de comprimento de onda de corte: Fibra mínima atenuada, transmissão de ultra longa distância, como cabo submarino.A fibra menos usada é realmente usada.O diâmetro do campo do modo é 9,5-10,5um,
@ 1550nm, o menor coeficiente de atenuação (cerca de 15% menor que G.652, G.653, G.655 fibra)
G.652 fibra monomodo com base no estudo da fibra monomodo de deslocamento de comprimento de onda de corte,
A forma do perfil de índice de refração da fibra é substancialmente a mesma da fibra monomodo G.652.
É obtido usando um núcleo de sílica pura (SiO2) para reduzir a atenuação da fibra, e o revestimento é dopado com F para diminuir o índice de refração para obter a diferença de índice de refração desejada.
Comparado com a fibra G.652, o excelente desempenho desta fibra é: no comprimento de onda de trabalho de 1550nm, o coeficiente de atenuação é muito pequeno, apenas cerca de 0,15dB/km;
Através do método de deslocamento de comprimento de onda de corte, a perda adicional de flexão da fibra é muito melhorada.
G.655(B4) Fibra com dispersão diferente de zero: fibra de dispersão diferente de zero, sistema de comunicação de fibra óptica de multiplexação de divisão de comprimento de onda densa para comunicação de longa distância e grande capacidade acima de 10 Gbit/s.NZ ou NZDS
Resolva o problema de que a dispersão da fibra G.652 é muito grande no comprimento de onda de trabalho de 1550nm e a mistura de quatro ondas da fibra G.653 no comprimento de onda de trabalho de 1550nm é séria.
A dispersão da janela de trabalho em 1530 a 1565 nm não é zero, e um valor de sistema de dispersão adequado capaz de suprimir a mistura de quatro ondas é mantido.
Dezenas ou mesmo centenas de canais ópticos são transmitidos simultaneamente em uma fibra óptica.
G.655A
G.655B
G.655C
G.656 Fibra de dispersão diferente de zero: Fornece transmissão de banda larga de banda larga, garantindo espaçamento de canal de 100GHz, sistema de 40Gbit/s com pelo menos 400km
É muito adequado para multiplexação por divisão de comprimento de onda grosso e multiplexação por divisão de comprimento de onda densa na faixa de comprimento de onda de 1460 a 1624 nm (bandas S+C+L3).
Comparado com a fibra G.652, o G.656 pode suportar um coeficiente de dispersão menor e um comprimento de onda de trabalho mais amplo.1460 ~ 1624 nm (bandas S + C + L3)
Cabo de fibra óptica interna multimodo
Cabo de fibra óptica externo multimodo
Cabo de fibra óptica interna de modo único
Cabo de fibra óptica externa de modo único
