Olá a todos, estamos hablando del cable ADSS, o conteúdo está traduzido pelo Google, se hay un orden de palabras ou la palabra es incorrecta, comuníquese conmigo for corregir.
james@zion-communication.com
Cabo de fibra óptica autoportante totalmente dieléctrico
O cabo ótico autoportante para todos os meios é um cabo ótico não metálico que está compuesto enteramente de materiais dielétricos e contém o sistema de suporte necessário e pode ser conectado diretamente na torre do poste de energia.Linhas de comunicação em um ambiente de distribuição aérea como múltiplas zonas e grandes trens.
As propriedades mecânicas do cabo óptico ADSS refletem-se principalmente na tensão máxima permitida (MAT), na resistência máxima permitida (EDS) e na resistência à tração máxima (UTS).
Os cabos ADSS utilizam diferentes chaquetas para diferentes vias de alimentação.As chaquetas ADSS mais comuns estão disponíveis nos tipos: chaqueta PE e chaqueta AT.
Cubierta de PE: cubierta de polietileno comum.Utilizado para linhas elétricas de 110KV.
Funda AT: funda anti-seguimiento.Utilizado para linhas elétricas por cerca de 110KV.
Después de ler a breve introdução anterior, ¿sente um poco de compreensão básica dos clientes?
A continuação, comparou os algoritmos dos conhecimentos mais utilizados dos cabos ADSS desde a perspectiva da produção em fábrica, é decir, desde a perspectiva do projeto estrutural e dos materiais.
Primero echemos un vistazo a la primera imagen a continuación.
Este projeto estrutural é o cabo trenzado de investimento simples mais utilizado.
Se compoe de 6 carcasas internas ou rellenos de FRP, que se combinam alrededor de un refuerzo central (GFRP, un refuerzo de fibra de vidrio).Lhamamos a este projeto de estrutura como 6 + 1.
6 TUBOS consistem em 6 cores, respectivamente:
| Fibras óticas identificadas por cores. | |||||||
| Não. | 1 | 2 | 3 | 4 | 5 | 6 | |
| Cor | Roja | Azul | Verde | Amarilla | Violeta | Branca | |
| Não. | 7 | 8 | 9 | 10 | 11 | 12 | |
| Cor | naranja | cinza | marron | negro | Água | Rosada | |
O número de fibras em cada mangá pode ser 1-24.

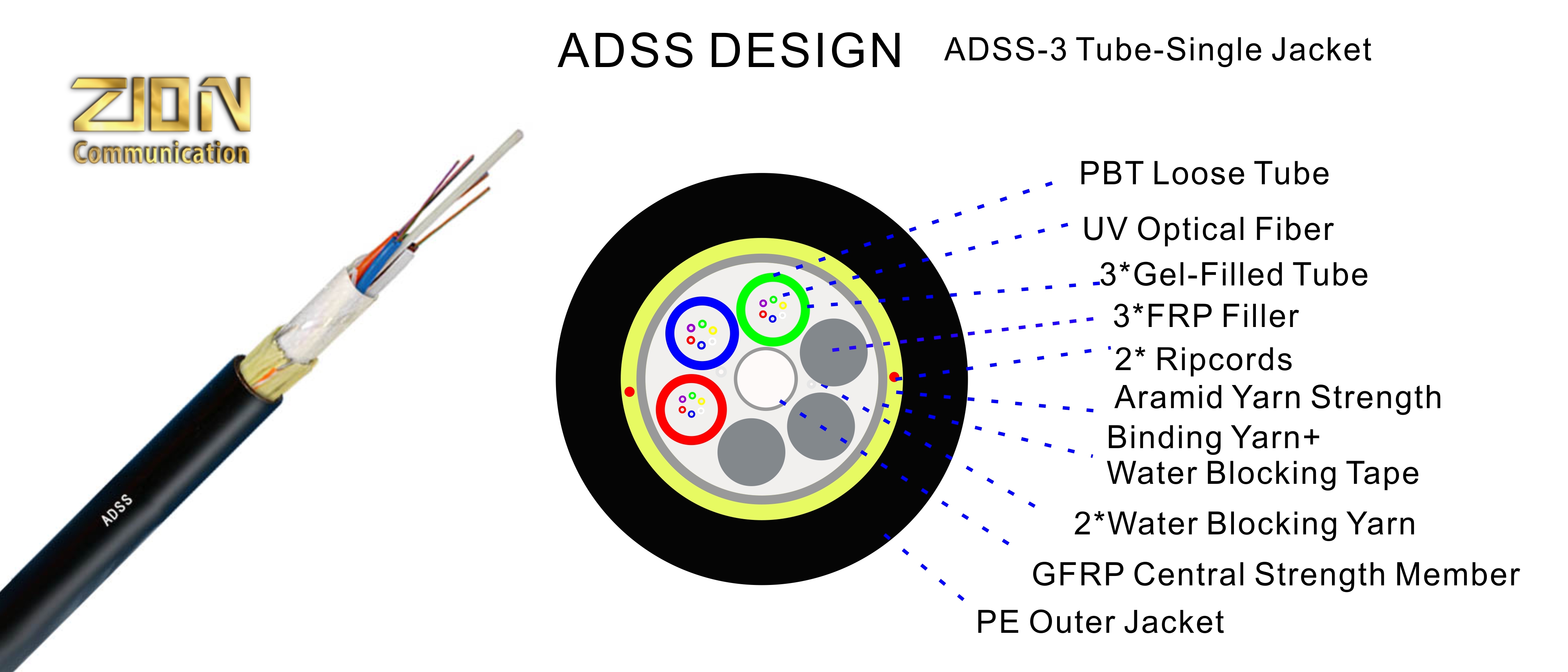

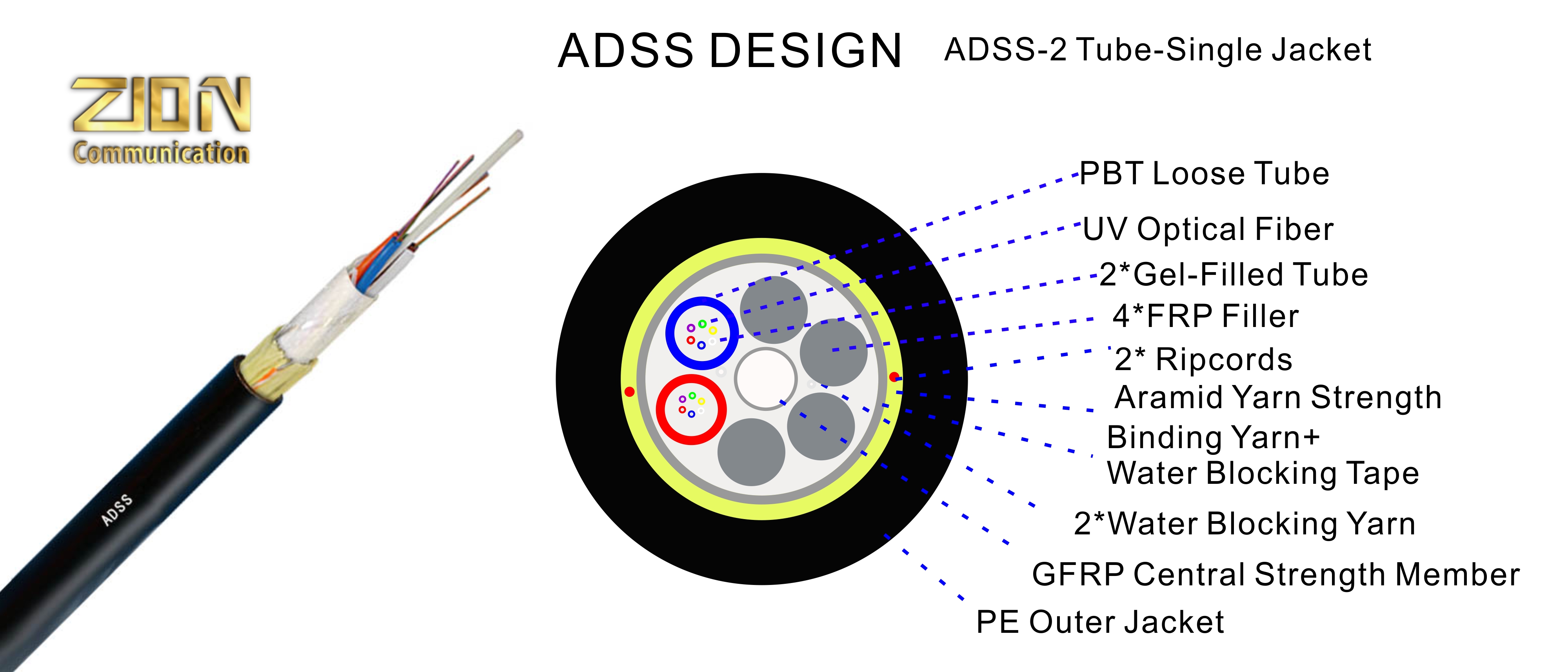

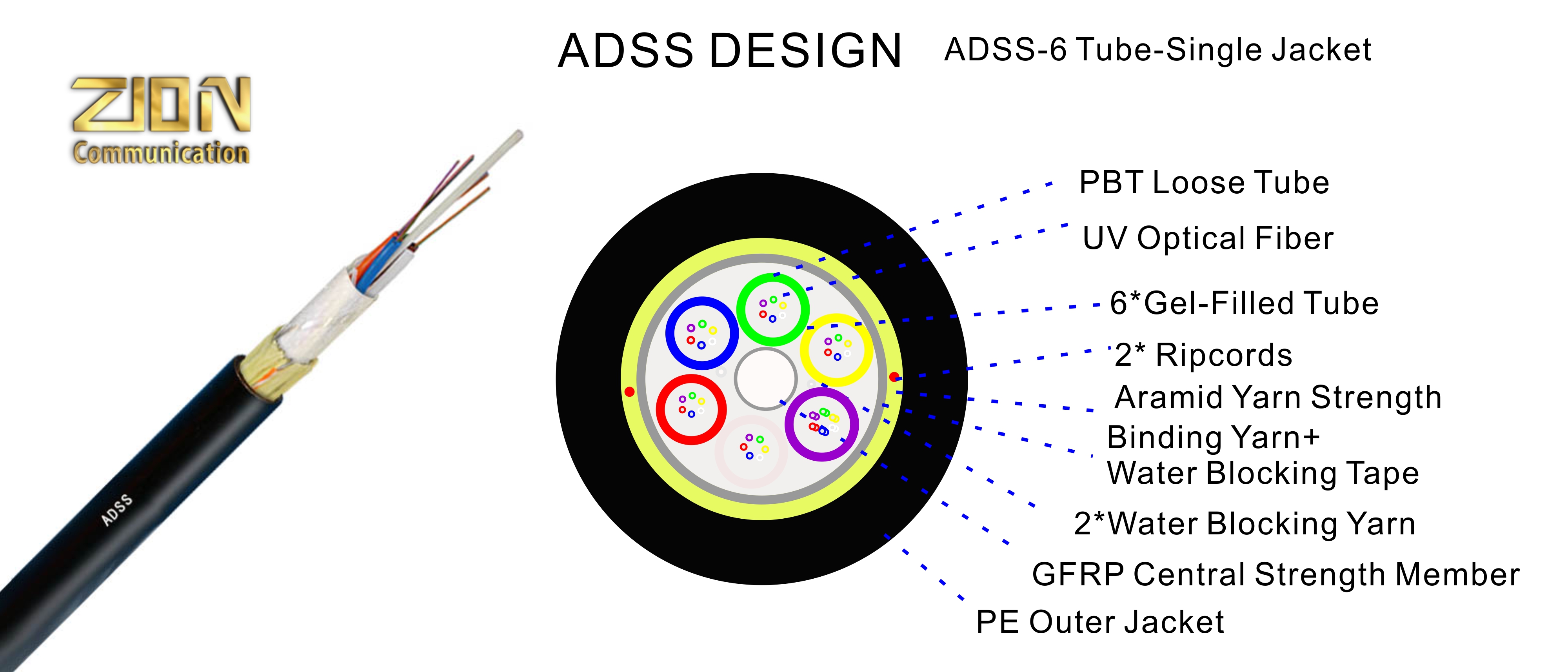

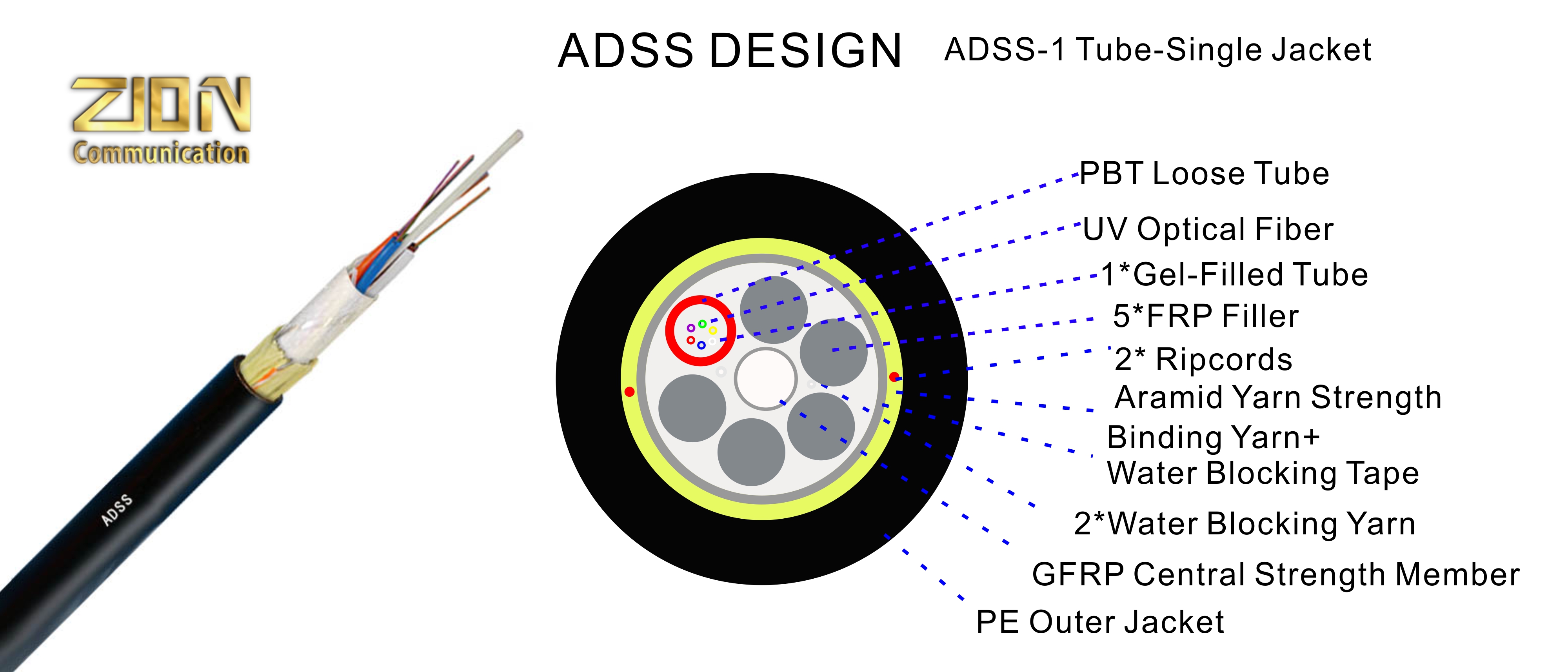

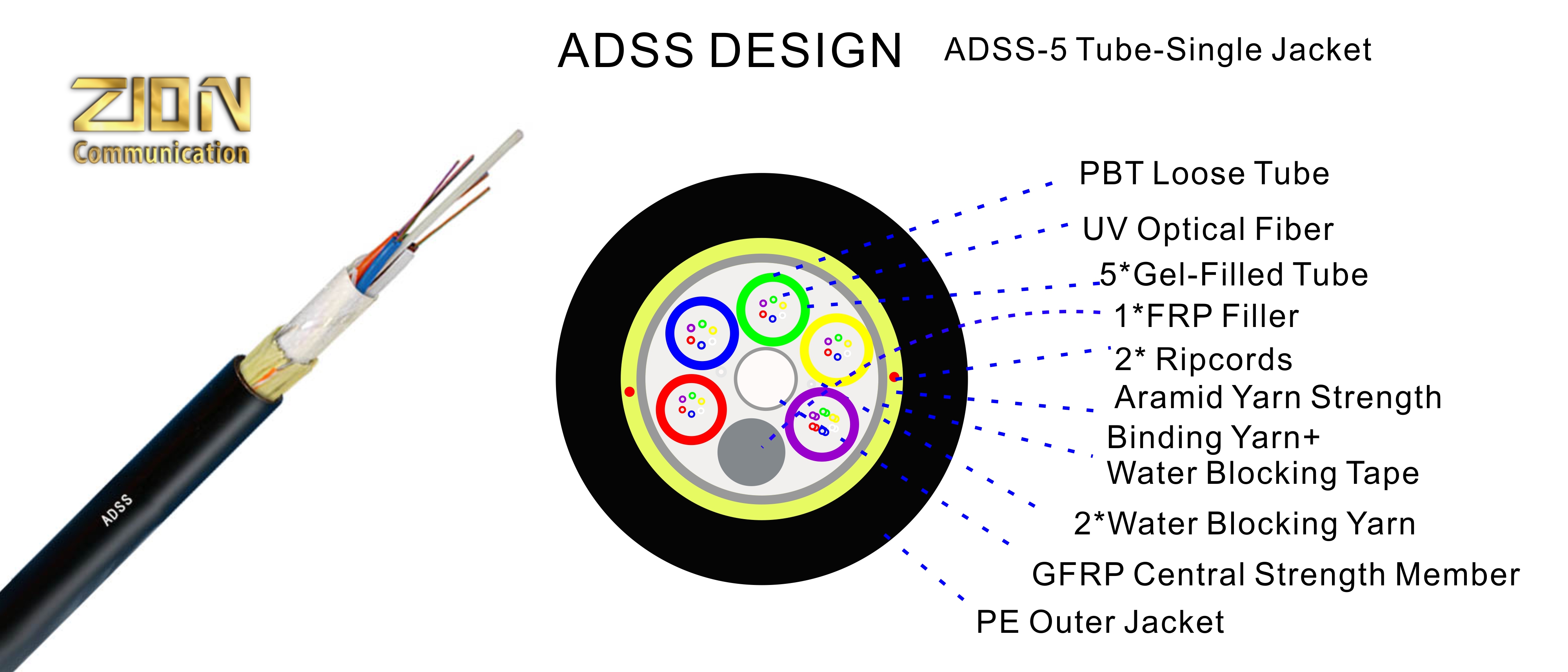

Consulte a figura a continuação: a medida que aumenta o número de fibras, também aumenta o número de tubos.
Dos tubos podem conter 6-24 fibras.
Três tubos podem conter 18-36 fibras.
4 tubos podem conter 24-48 fibras.
5 tubos podem conter 30-60 fibras.
6 tubos pueden contener 36-72 fibras.Puede acomodar hasta 144 fibras.
Otro diseño estructural, ahora mais popular, es una estructura simplificada, que llamamos estructura 5 + 1.
Hay 5 tubos, y el centro tiene 1 refuerzo central.Reducido un tubo de estructura 6 + 1.

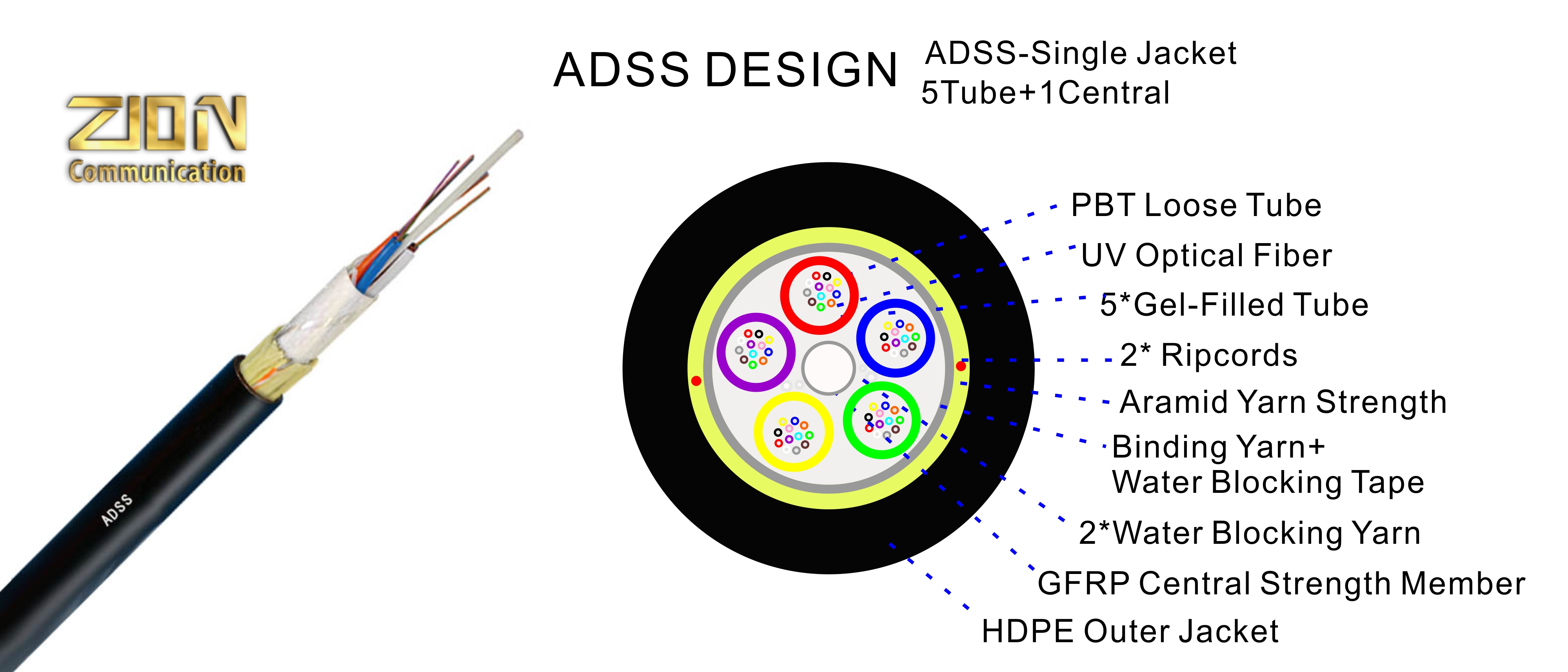

Por favor refiérase a la imagen de abajo.
As ventanias deste projeto são: 1. Mais ahorro de costos de material 2. O diâmetro do cabo pode ser mais pequeno e mais leve 3. Adecuado para pequeños de fibra.
Para el diseño estrutural interno, ¿cómo elegir?Resumo,
Por isso, según la convención, recomendaremos um projeto de estrutura 6 + 1. Se você supõe que é muito pequeno, pode usar um projeto de estrutura 5 + 1.
Después de hablar sobre el diseño de la estructura interna, comenzamos a hablar sobre la funda, que es la capa externa del cable.
Em termos de materiais, você pode dividir em duas categorias: AT y PE.
Cubierta de PE: cubierta de polietileno comum.Utilizado para linhas elétricas de 110KV.
Funda AT: Fortalezca la funda anti-seguimiento.Utilizado para linhas elétricas por cerca de 110KV.
La mayoría de ellos usan materiales de PE, asi que vamos explicarlos.
Devido ao país latinoamericano, a voltagem de alimentação geralmente não é alta, por causa dos materiais que atualmente exportam sua fábrica principalmente em PE.
Os materiais de PE também são classificados em HDPE (PE de alta densidade) e MDPE (PE de densidade média).
O HDPE (PE de alta densidade) é um 30-40% mais caro que o MDPE (PE de densidade de mídia). Você pode garantir que ambos sejam usados durante mais de 30 anos. A diferença é que o HDPE é mais duro e mais duro Resistente ao desgaste. Se você presumir que a compra é suficiente, use HDPE;se desea un precio más bajo, use MDPE.Debido a que pueden garantizar el uso básico, no hay problem.

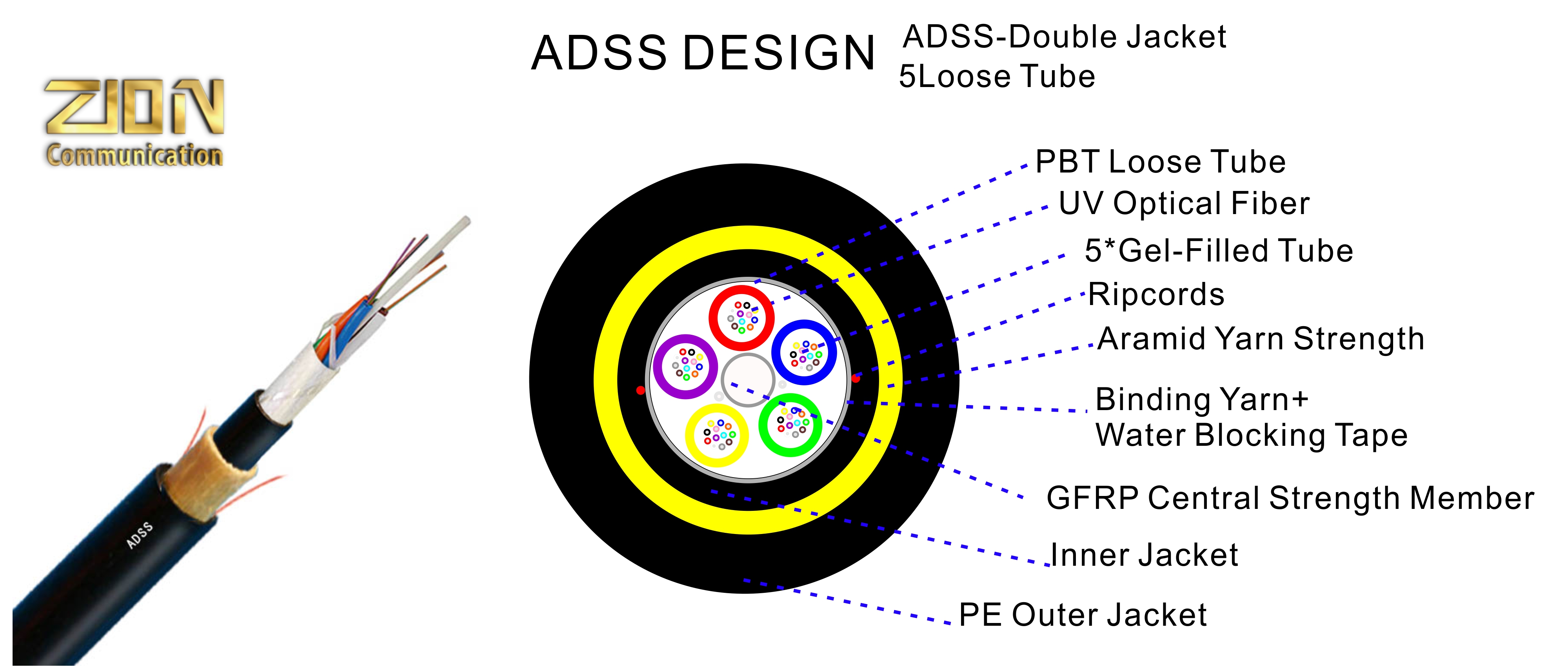

Depois de terminar o material, é necessário ter sobre a estrutura.Geralmente se divide em uma capa de 1 capa e uma capa de 2 capas.Como se mostra na figura a continuação.É muito claro.
¿Por que se divide em uma chaqueta de 1 capa y uma chaqueta de 2 capas?¿Por qué?
Creo que está se debe a que la piel es más gruesa, otros no pueden hacerte sentir incómodo, não harán sentir herido.Defiendete eficazmente contra os ataques de outras pessoas.
Esta é uma metáfora.Significativo que pode prevenir danos.Estos daños externos incluem: pájaros, ardillas, gusanos, granizo, lluvia ácida, estos daños naturales.Chaqueta de 2 capas, dupla proteção.
Finalmente, o mais importante é o uso de Kevlar, que afeta a longitude do cabo, é o tirante máximo.
Esta parte se puede decir de manera simple o complicado.Para todos, estoy dispuesto a volver a escribir un artículo dedicado al diseño de Kevlar en el cable ADSS.
