Diferenças entre OS1, OS2 e OM1, OM2, OM3, OM4 e OM5

Número Browse:74     Autor:editor do site     Publicar Time: 20-01-2021      Origem:alimentado

O que são cabos de fibra óptica do tipo OM e OS?


Os cabos de fibra óptica usados ​​em telecomunicações são amplamente categorizados em dois tipos – cabos de fibra multimodo e cabos de fibra monomodo.O cabo de fibra multimodo é prefixado com 'OM' e o cabo de fibra monomodo é prefixado com 'OS'.Nas normas ISO/IEC 11801 e EIA/TIA são mencionados cinco tipos de fibras multimodo – OM1, OM2, OM3, OM4 e OM5 e dois tipos de monomodo – OS1 e OS2.Em todos os padrões, o sistema OM/OS se aplica à fibra óptica cabeada, e os padrões de cabeamento tratam de cabos e hardware de conexão.ISO/IEC 11801 e 24702 deixam claro que as nomenclaturas OM1, OM2, OM3, OS1 e OS2 estão relacionadas ao desempenho da transmissão por cabo, enquanto a série BS EN 50173 torna ainda mais claro ao descrever a nomenclatura OM/OS como 'cabo de fibra óptica categorias'.

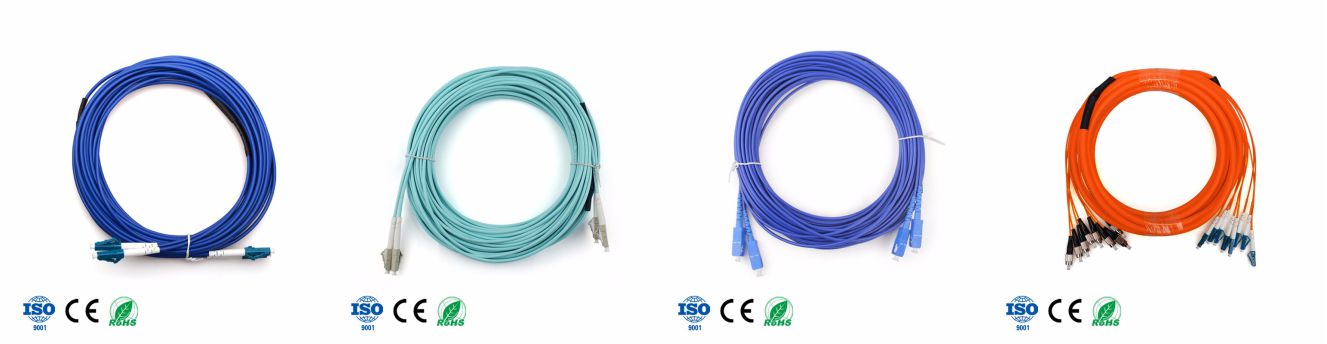

Diferenças entre OS1, OS2 e OM1, OM2, OM3, OM4 e OM5


Quais são as diferenças entre os cabos do tipo OM e OS?


Diferença técnica

A principal diferença entre os cabos do tipo OM e OS está no diâmetro do núcleo, com as fibras multimodo OM com um tamanho de núcleo muito maior.Dois tipos de cabos OM com diâmetros de núcleo de 50 mícrons e 62,5 mícrons são especificados.O núcleo grande dá aos cabos OM uma maior 'captação de luz'


Fonte de luz—Os dispositivos multimodo geralmente usam um LED ou laser como fonte de luz.Enquanto os dispositivos de modo único usam um laser, ou diodo laser, para produzir luz injetada no cabo.


capacidade em comparação com os cabos do sistema operacional.Em termos práticos, o tamanho maior do núcleo simplifica as conexões e permite o uso de fontes de luz de baixo custo, como diodos emissores de luz (LEDs) e lasers emissores de superfície de cavidade vertical (VCSELs) operando em 850 nm e 1300 nm.Os cabos OS usados ​​em telecomunicações operam principalmente em comprimentos de onda de 1310 ou 1550 nm e requerem fontes de laser mais caras.Comparado aos cabos do sistema operacional, o produto de distância de largura de banda


(representado como MHz.km) de fibras OM é baixo porque o tamanho do núcleo maior suporta mais de um modo de propagação;portanto, é limitado pela dispersão modal.


Diferença prática

Distância—A luz percorre uma distância maior dentro do cabo monomodo do que dentro do multimodo.Portanto, a fibra multimodo é adequada para aplicações de curta distância, permitindo distâncias de transmissão de até cerca de 550m a 10Git/s.Quando a distância for superior a 550m, a fibra monomodo é preferida.


Preço—A fibra multimodo geralmente custa menos do que a fibra monomodo.


Largura de banda—A largura de banda do modo único é maior do que multimodo até 100.000 GHz.



Comparação entre diferentes tipos de cabos de fibra óptica OS

OS1:

Fibra óptica monomodo, 1,0 dB/km para OS1, com velocidades de 1-10Gb/s em distâncias de até 2km.Usado principalmente como uma fibra de buffer apertada para uso interno.


OS2:

Fibra óptica monomodo.A atenuação típica é de 0,40 dB/km em 1310nm e 0,30 dB/km em 1550nm.Em velocidades Gigabit, o sinal pode viajar normalmente até 25km nesta fibra (a 1310nm) e até

80km a 1550nm.Em velocidades de 10 Gb/s, a distância é mínima de 5 a 10 km em 1310 nm e de 30 a 40 km em 1550 nm.Usado principalmente como fibra tamponada solta para uso externo.

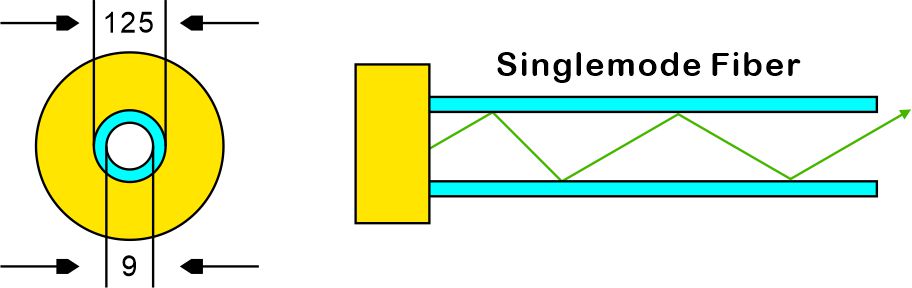

Fibra monomodo



Sobre a construção do cabo e as diferenças Categoria OS1 e Categoria OS2 são os dois tipos de construção de cabos.A categoria OS1 é recomendada

para construção de cabos internos apertados com buffer, e a Categoria OS2 é recomendada para tubos soltos ou soprados

solução de fibra.O cabo de tubo solto é feito de fibra óptica e oferece o melhor desempenho instalado de 0,4dB por km.O cabo da categoria OS1 foi projetado para uso em situações internas onde a distância máxima é de 2km.o

tipo de cabo permitirá velocidades de mais de 1 a 10 Gb/s Ethernet.Por outro lado, o cabo da categoria OS2 é projetado

para distâncias máximas de 5km a 10km.


Comparação de atenuação entre diferentes cabos de fibra óptica OS

Categoria de Cabo de Fibra Óptica

Atenuação máxima (dB/km)

1310 nm

1383 nm

1550 nm

OS1(EN50173-1:Ed.2: 2010)

1

1

1

OS2(EN50173-1:Ed.2: 2010)

0.4

0.4

0.4

OS1(ISO/IEC11801Ed.2.2:2010)

1

Não especificado

1

OS2(ISO/IEC11801Ed.2.2: 2010)

0.4

0.4

0.4

OS2 (ISO/IEC24702: 2006)

0.4

0.4

0.4




OM1 vs OM2 vs OM3 vs OM4 vs OM5: Qual é a diferença?


A fibra multimodo (MMF) é um tipo de fibra óptica usada principalmente em comunicação em curtas distâncias, por exemplo, dentro de um prédio ou para o campus.O cabo de fibra óptica multimodo tem um núcleo maior, normalmente de 50 ou 62,5 mícrons, que permite a propagação de vários modos de luz.Por causa disso, mais dados podem passar pelo núcleo de fibra multimodo em um determinado momento.A distância máxima de transmissão para o cabo MMF é de cerca de 550m na ​​velocidade de 10Git/s.Ele pode transmitir mais longe com taxas de dados mais baixas, como percorrer cerca de 2 km a 100 Mb/s.

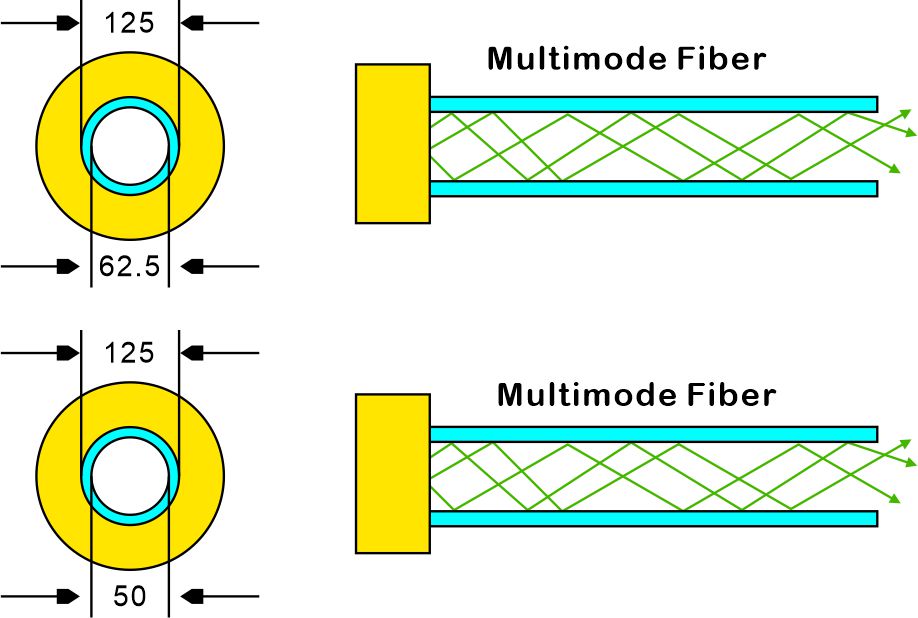

Fibra multimodo


OM1:

Para fibra óptica multimodo com largura de banda de lançamento (OFL) sobrecarregada de 200/500MHz*km a 850/1300nm (normalmente fibra de 62,5/125um que agora está obsoleta).


OM2:

Tipo A1a.1 , para fibra óptica multimodo com largura de banda OFL de 500/500MHz*km a 850/1300nm (tipicamente fibra de 50/125um)


OM3:

Tipo A1a.2, para fibra de 50um otimizada para laser com largura de banda modal efetiva de 2GHz*km (EMB, também conhecida como largura de banda de laser), projetada para transmissão de 10 Gb/s.


OM4:

Tipo A1a.3, para fibra de 50um otimizada para laser com largura de banda EMB de 4,7GHz*km projetada para transmissão de 10 Gb/s, 40 Gb/s e 100 Gb/s.


OM3 vs OM4

A fibra OM4 está no mercado desde 2005, vendida como fibra premium OM3 ou OM3.A designação OM4 padroniza a nomenclatura em todos os fabricantes para que o cliente tenha uma visão mais clara

idéia do produto que estão comprando.O OM4 é totalmente compatível com a fibra OM3 e compartilha a mesma jaqueta aqua distinta.OM4 foi desenvolvido especificamente para transmissão a laser VSCEL

e permite distâncias de link de 10 Gigabits/segundo de até 550 Metros (em comparação com 300 Metros com OM3).A largura de banda modal efetiva para OM4 é mais que o dobro do OM3 (4.700 MHz.km para OM4 versus 2.000 MHz.km para OM3).

Embora a fibra OM3 ainda seja à prova de futuro na maioria das aplicações, permitindo velocidades de 10 Gb/s até 100 Gb/s, a fibra OM4 oferece aos usuários distâncias de comprimento maiores e mais largura de banda para orçamentos ópticos.


OM5:

Para largura de banda EMB otimizada para laser de 50µm com largura de banda superior a 28GHz*km projetada para transmissão de 40 Gb/s e 100 Gb/s.


Diferença física

A diferença física está principalmente no diâmetro, cor da capa, fonte óptica e largura de banda, que é descrita na tabela a seguir.

Tipo de cabo MMF

Diâmetro

Cor da jaqueta

Fonte óptica

Largura de banda

OM1

62,5/125µm

Laranja

CONDUZIU

200MHz*km

OM2

50/125µm

Laranja

CONDUZIU

500MHz*km

OM3

50/125µm

Água

VSCEL

2000MHz*km

OM4

50/125µm

Água

VSCEL

4700MHz*km

OM5

50/125µm

Verde limão

VSCEL

28000MHz*km


Diferença prática

As fibras multimodo são capazes de transmitir diferentes faixas de distância em várias taxas de dados.Você pode escolher o mais adequado de acordo com sua aplicação real.A comparação máxima de distância de fibra multimodo em diferentes taxas de dados é especificada abaixo.


Categoria MMF

Ethernet rápida

1GbE

10GbE

40 GbE

100 GbE

OM1

2000m

275m

33m

/

/

OM2

2000m

550m

82m

/

/

OM3

2000m

/

300m

100m

70m

OM4

2000m

/

550m

150m

150m

OM5

/

/

550m

150m

150m
