Dicas sobre Conectores de Fibra Óptica - Você precisa saber

Número Browse:1     Autor:editor do site     Publicar Time: 20-01-2021      Origem:alimentado

Introdução Conectores de fibra óptica

Os conectores de fibra ótica fornecem uma peça crítica de infraestrutura para telecomunicações, processos Datacom, equipamentos de medição de precisão e lasers, entre outras aplicações.As virolas são um componente importante dos conectores de fibra óptica, tornando possível o alinhamento preciso das fibras.


Conectores de fibra óptica usam luz para transmitir informações.Conexões seguras e precisas entre fibras são essenciais para transmissões confiáveis ​​e de alta qualidade.As ponteiras tornam essas conexões possíveis, garantindo que as fibras se alinhem corretamente e que a conexão não seja interrompida por solavancos, solavancos ou outras formas de interferência.


Em conexões de fibra óptica, dois fatores críticos com os quais seus usuários devem se preocupar são a perda de inserção e a perda de reflexão.A perda de inserção refere-se a uma perda de potência do sinal resultante da forma como as fibras se conectam.Perda de reflexão, ou perda de retorno, refere-se a uma perda de potência do sinal resultante de uma parte do sinal sendo refletida de volta à sua fonte.


Ao escolher conectores de fibra óptica, os usuários devem considerar quanta perda de inserção e reflexão é aceitável e qual conector os manterá de maneira mais eficaz e barata dentro dessa faixa.


Em conectores de fibra óptica, a extremidade da fibra que está sendo conectada é envolta em uma ponteira de 2,5 mm, normalmente feita de cerâmica, metal ou material compósito.As pontas dos conectores são polidas para criar uma superfície arredondada.Essa superfície lisa permite que as fibras conectadas toquem apenas em seus núcleos, criando uma conexão de melhor qualidade.


Como o conector é polido é importante para sua qualidade.Os fabricantes geralmente têm vários graus de polimento para conectores.Quanto maior o grau de polimento usado, menor a perda de inserção e menor retrorreflexão a conexão de fibra óptica terá.


Em geral, existem quatro tipos de polimento de virola, incluindo:


PC polonês

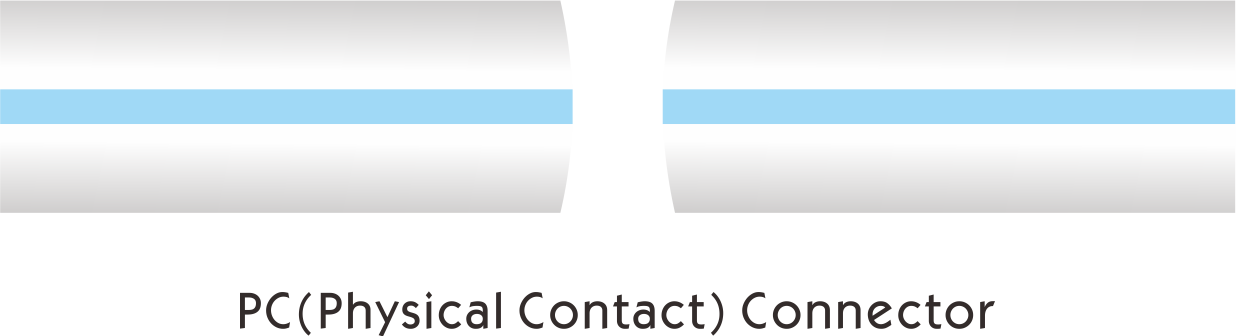

Conector PC (Contato Físico)

O conector de fibra do PC refere-se ao conector que é polido no estilo de contato físico.É o tipo de polimento mais comum encontrado nas fibras multimodo OM1 e OM2.O conector de fibra PC foi gerado para superar o espaço de ar entre duas superfícies de pequenas imperfeições no conector de fibra plana original.No projeto do conector de fibra de PC, há uma cabeça de cone ligeiramente cilíndrica com o objetivo de eliminar o entreferro, de modo que a perda de retorno típica em aplicações de modo único é de cerca de -40dB, maior do que a perda de retorno do estilo original de polimento plano (- 14 dB ou aproximadamente 4%).Até agora, esse estilo de polimento está desatualizado e a evolução - o estilo de polimento UPC surgiu.


UPC polonês

Conector UPC (Contato Ultra Físico)

UPC é a sigla para Ultra Physical Contact.É uma melhoria do conector de fibra PC com um melhor acabamento superficial após um polimento prolongado e a perda de retorno é melhor do que a estrutura PC, quase -50dB ou superior.Embora tenha uma reflexão traseira relativamente mais baixa em comparação com o conector do PC, não é robusto o suficiente.Observe que conexões e desconexões repetidas causarão a degradação da superfície e o desempenho final.


APC polonês

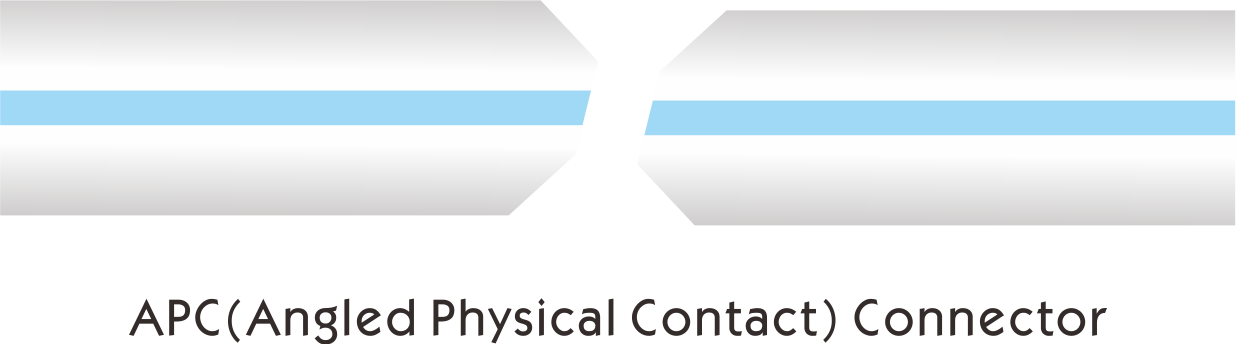

Conector APC (Contato Físico Angular)


Com a busca da reflexão da parte inferior das costas, os conectores de fibra APC foram desenvolvidos.APC refere-se a Angled Physical Connect, cujo raio da extremidade do ferrolho é polido em um ângulo de 8°, minimizando a reflexão traseira como resultado.Desde a adição da face final angulada, a luz refletida vazará para o revestimento em vez de permanecer no núcleo da fibra.Deve-se observar que os conectores APC só devem ser acoplados a outros conectores polidos em ângulo, em vez de conectores polidos não angulares, ou isso causará uma perda de inserção muito alta.A perda de retorno óptico dos conectores APC é de -60dB ou superior, melhor do que os outros tipos de conectores.


UPC vs. APC: Quais são suas diferenças?

Aparência

A principal diferença em termos de aparência é a face final da fibra.Conectores de PC e conectores UPC são polidos sem ângulo, embora a extremidade do UPC tenha uma ligeira curvatura.Em vez disso, um conector APC é apresentado com extremidade de ângulo de 8°.


Outra diferença óbvia é a cor.É possível distinguir qual tipo de estilo de polimento o conector apresenta pela cor do corpo do conector.Tome um patch cable de fibra óptica monomodo FS LC APC como exemplo, os conectores em ambas as extremidades da fibra são todos verdes.Enquanto para um cabo patch de fibra óptica de modo único LC UPC, os conectores são geralmente azuis.Também é uma maneira simples de diferenciar esses conectores.

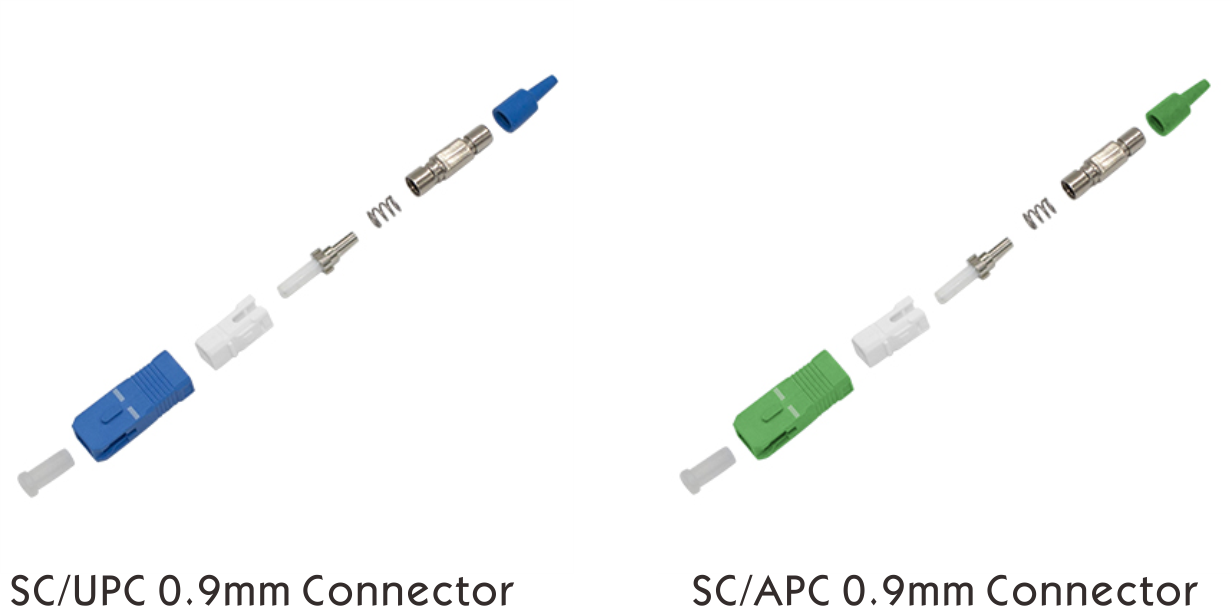

Conector SC 0,9 ​​mm



atuação

O que essa diferença significa em termos de desempenho?Com conectores UPC, qualquer luz refletida é refletida diretamente de volta para a fonte de luz.A extremidade angulada do conector APC faz com que a luz refletida seja refletida em um ângulo no revestimento versus diretamente de volta para a fonte.Isso causa algumas diferenças na perda de retorno, que é uma medida da luz refletida que é expressa como um valor negativo em dB (quanto maior o valor, melhor).Os padrões da indústria recomendam que a perda de retorno do conector UPC seja de -50 dB ou superior, enquanto a perda de retorno do conector APC deve ser de -60 dB ou superior.


Inscrição

Como algumas aplicações são mais sensíveis à perda de retorno, os conectores APC são preferidos nesses campos, por exemplo, em faixas de comprimento de onda mais altas, como aquelas usadas para sinais de vídeo RF, especialmente aplicações FTTx e para aplicações como redes ópticas passivas e outros sistemas WDM que usam alta comprimento de onda via fibra monomodo.


Para aquelas aplicações em que a perda de retorno não é dada muita atenção, UPC ou PC entram em jogo.Conectores de PC são geralmente vistos em equipamentos de operadoras de telecomunicações, enquanto conectores UPC são populares em sistemas de TV digital, telefonia e dados.


Uma coisa que deve ser observada é que os conectores APC e UPC não podem e não devem ser acoplados.O acoplamento não apenas causa um desempenho ruim porque os núcleos da fibra não se tocam, mas também pode destruir os dois conectores.A última coisa que você quer fazer é causar danos permanentes ao transmissor, especialmente com equipamentos monomodo de alto custo.


Outro ponto importante: a perda do cabo é normalmente o menor contribuinte para a atenuação do sistema.A maior perda vem do conector.Conectores de alto desempenho oferecem economia de dB que é mais significativa, mensurável e consistente.


Tipos de material de virola

Tipos de material de virola


As virolas de fibra óptica são normalmente feitas de materiais cerâmicos, metálicos ou compostos.Cada material tem suas vantagens e desvantagens.As ponteiras são normalmente o componente mais caro de um adaptador de fibra óptica, muitas vezes representando cerca de 80% de seu custo total.


As mangas de cerâmica são normalmente mais fáceis para os fabricantes moldarem e alinharem com precisão à fibra, tornando-as mais adequadas para conexões de cabo monomodo.Como os fabricantes são capazes de criar um encaixe mais próximo, essas anilhas fornecem uma perda óptica muito menor do que as anilhas feitas de outros materiais.As mangas de cerâmica são usadas para as conexões de rede mais vitais, como redes de alta segurança ou conexões em armários de fiação.


As virolas feitas de metal, bronze, por exemplo, são mais duráveis ​​que as virolas de cerâmica, mas muitas vezes não oferecem o mesmo nível de alinhamento de precisão que suas primas cerâmicas.Perfurar um furo preciso através da manga de ferrolho de metal pode ser difícil, e isso pode resultar em um alinhamento de fibra menos preciso.O uso de centralização com joias de relógio melhora o alinhamento, mas, em geral, mangas de ferrolho de metal são mais adequadas para aplicações de fibra multimodo onde o alinhamento absoluto não é crucial.


As virolas compostas atuam como um ótimo material de compromisso.Menos caras que as virolas de cerâmica, essas virolas também fornecem um nível maior de precisão do que as virolas de metal.




8 tipos de conectores de fibra óptica para escolher

Conector LC

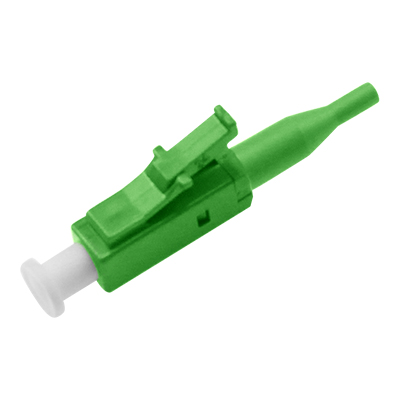

Conector LC-APC de 0,9 mm

Os conectores LC são muito populares em redes monomodo.É conhecido por seu bom desempenho e tamanho pequeno.Os conectores LC têm uma virola de 1,25 mm, aproximadamente metade do tamanho dos conectores SC.Também é comumente referido como o 'pequeno conector'.



Conector SC

Conector SC 0,9 ​​mm

O SC é um conector de encaixe que também possui uma virola de 2,5 mm muito parecida com o conector ST e é conhecido por seu excelente desempenho.O conector é simples, robusto e de baixo custo.

Suas operações simples de ligar/retirar o tornam uma escolha popular.


Conector FC

Conector FC 0,9 ​​mm

O conector FC era muito popular nas redes de fibra óptica, mas seu uso vem diminuindo nos últimos tempos, sendo substituído por SC e LC.O conector usa um contêiner encadeado e uma chave alinhada.Uma vez posicionado, pode permanecer no lugar com perfeita precisão.


Conector ST

Conector ST 0,9 mm

O conector ST continua sendo um dos conectores mais amplamente utilizados, especialmente para redes multimodo, como campi universitários e a maioria dos edifícios.O conector é muito fácil de usar devido ao seu mecanismo de mola, chaveado e 'empurrar e torcer' dentro de seu design.O conector ST possui um suporte de baioneta e uma longa ponteira cilíndrica de cerâmica ou polímero de 2,5 mm para segurar a fibra.


Conector MTRJ

Conector MTRJ

O MT-RJ é um conector duplex onde ambas as fibras estão em uma única ponteira de polímero.Ele utiliza pinos para alinhamento e possui formatos macho, fêmea e plug and jack.O MT-RJ é um duplex que muitas vezes é difícil de testar, pois a maioria dos conjuntos de teste não permite adaptação direta ao conector.


Conector MU

Conector MU

Os conectores MU se assemelham a uma versão em miniatura do SC com uma virola de 1,25 mm.Seu tamanho pequeno permite que o conector MU tenha uma pegada reduzida e seja usado em aplicações densas.O conector é quadrado e usa um mecanismo push-pull para travar.Este tipo de conector é mais popular em países como o Japão.


Conector E2000

Conector E2000 UPC 0,9 ​​mm

O conector E2000 é usado principalmente em redes de telecomunicações modernas.O conector possui um obturador exclusivo com mola que protege a virola contra sujeira, poeira e arranhões.Como o conector utiliza uma ponteira cerâmica monobloco, não existem problemas relacionados a diferentes coeficientes de expansão.O E2000 utiliza um conector de travamento push-pull.A perda de retorno do E2000 é uma das mais baixas do setor, com apenas 0,1 dB.


Conector MPO

Conector MPO APC

Os cabos com terminação MPO são amplamente utilizados em ambientes de cabeamento de alta densidade, como data centers.O cabo multifibra tradicional e com buffer apertado precisa ter cada fibra terminada individualmente por um técnico qualificado.O cabo MPO que transporta várias fibras vem pré-terminado.Os conectores MPO com terminação de fábrica geralmente têm 12 ou 24 matrizes de fibra.MPO significa Multi-Fiber Push On.Este conector é comumente usado para terminar conexões de fita multifibra em ambientes internos.

O conector MPO pode ser macho ou fêmea.Você pode identificar o conector macho pelos dois pinos de alinhamento saindo da extremidade do ferrolho.Os conectores MPO fêmeas terão furos na virola para aceitar os pinos de alinhamento do conector macho.


Você pode encontrar mais informações sobre nossos sistema de fibra aqui.

Tem dúvidas sobre o conector de fibra?Envie-nos uma nota e nós responderemos!
