Dicas de conexão do conector de fio CAT5E CAT6

Existem duas maneiras de fazer uma linha de rede, uma é a linha de cruzamento, a outra é a linha paralela.

A prática de cruzar linhas é a seguinte:

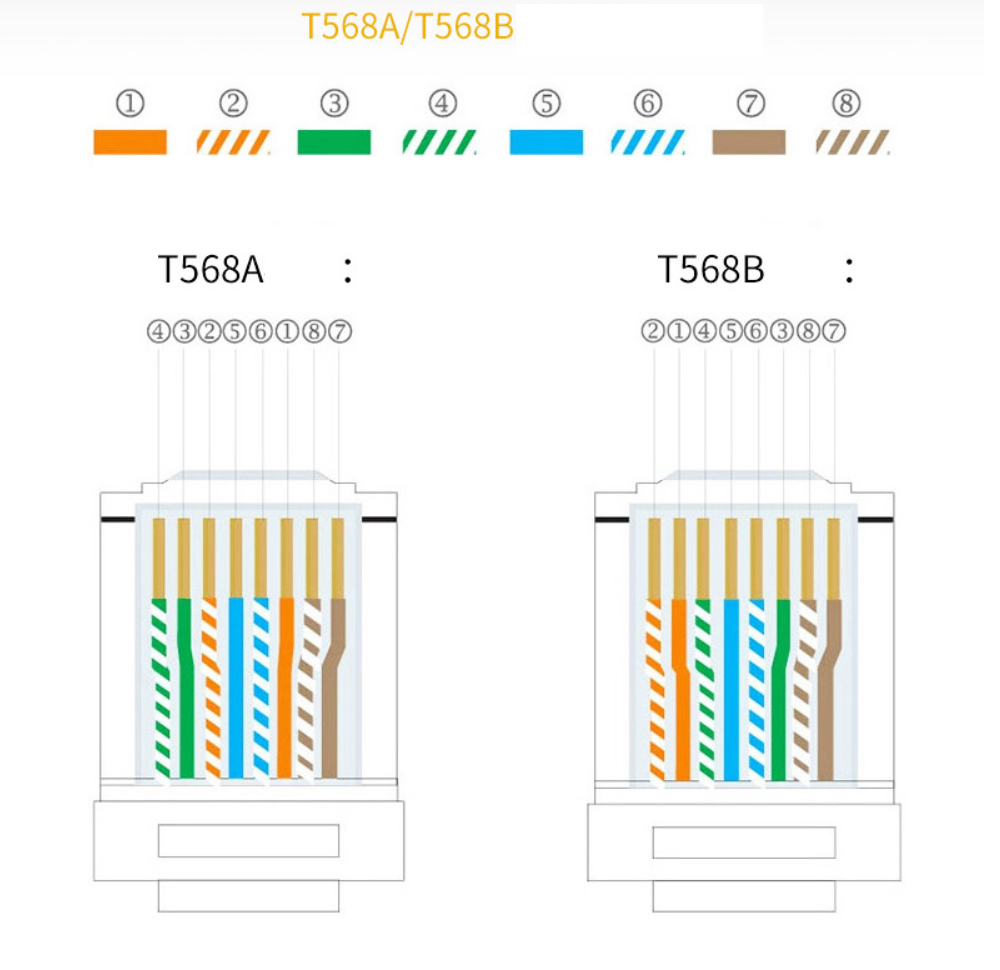

Um adota o padrão 568A e o outro adota o padrão 568B.

As linhas paralelas são:

Ambas as extremidades são padrão 568A ou padrão 568B.(Geralmente, a linha paralela 568B é usada.)

Se os dois lados da conexão não forem iguais, linhas paralelas, como computadores, serão usadas para conectar roteadores ou switches.

Se os dois dispositivos conectados forem iguais, fios cruzados, como computadores, serão usados ​​para conectar ao computador.

Qual é o caso da linha de frente e qual é o caso da linha de trás?

PC-PC:------------ Linha reversa (comumente usada)

PC-HUB:----------- Linha Positiva (Comumente Usada)

PC-SWITCH: ------------- Linha Positiva (Comumente Usada)

PC-ROUTER: ------------- Linha Positiva (Comumente Usada)

HUB-HUB População Ordinária: ----- Linha Reversa

HUB-HUB Cascade Port-Cascade Port: --Reverse

HUB-HUB Porto Ordinário-Cascata: --Linha Positiva

HUB-SWITCH: -------- Linha Reversa

HUB (Porta em Cascata) - INTERRUPTOR:-- Linha Positiva

SWITCH-SWITCH:----- Linha reversa

SWITCH-ROUTER:------ Linha Positiva (Comumente Usada)

ROUTER-ROUTER:------Reverse Line

HANGZHOU ZION COMMUNICATION CO.,LTDA referência de cristal da FCC 68 é a primeira série de produtos projetados de acordo com as especificações padrão da TIA-968A. para linha multi-core de 24 ~ 28 AWG e linha de núcleo único.

●Teste elétrico：
A. Teste de tensão dielétrica resistente 1000V/DC
B. Resistência de isolamento: >500MΩ.
C. Resistência de contato: <20mΩ
● Inspeção da Placa de Ouro：
Por MIL-G-45204C
TIPO II (mínimo de ouro puro de 99%)
Grau C+(FAIXA DE DUREZA KNOOP 130~250)
●Os instrumentos de teste banhados a ouro：
FISCHER.ESCOPO RAIO X
●Mecânico：
A. Resistência à tração do cabo ao plugue-20LBs (89N) min.
B. Durabilidade: 1200 ciclos de acasalamento.
●Material e acabamento：
A. Material da carcaça: Policarbonato (PC.) (UL No. E50075)
