Designação do tipo:
O tipo nomeado de conector coaxial de RF é feito de símbolo principal e símbolo estrutural no meio do qual é separado com '-'.
Símbolo principal:
O símbolo principal do conector coaxial RF usa o símbolo principal universal internacional.Diferentes formas de nomenclatura referem-se a diferentes produtos estruturais e à especificação de detalhes.
Símbolo estrutural:
O símbolo estrutural do conector coaxial de RF está listado abaixo:
Característica | símbolo | Símbolo significa | ||||
Plugue (T) | Soquete(Z) | |||||
1 | Plugue ou soquete | Plugue (T) | Soquete(Z) | - | Quadro | cabo |
2 | Impedância | 50Ohm: sinal ou não, 75Ohm: sinal 75 | - | 50 ou 75 | - | |
3 | Formulário de contato | Pino :J | Soquete: K | J(K) | K(J) | K(J) |
4 | Forma de condutor externo | direto | Ângulo reto: W | W | - | W |
5 | Formulário de montagem | Flange: F | Porca: Y | F ou Y | F ou Y | F ou Y |
6 | Tipo de cabo | Cabo: com o tamanho nominal do diâmetro externo da isolação | Microtira: D | Crimpagem: C | Semi-rígido(semi-flexível)B | Circuito de impressão boaed:E |
Amostra para a composição do conector coaxial de RF
Exemplo 1: TNC-J3
Significa plugue RF reto tipo TNC, condutor interno de pino, cabo RF compatível com SYV-50-3 ou RG58/U, com um tipo de braçadeira de porca em forma de terminação.

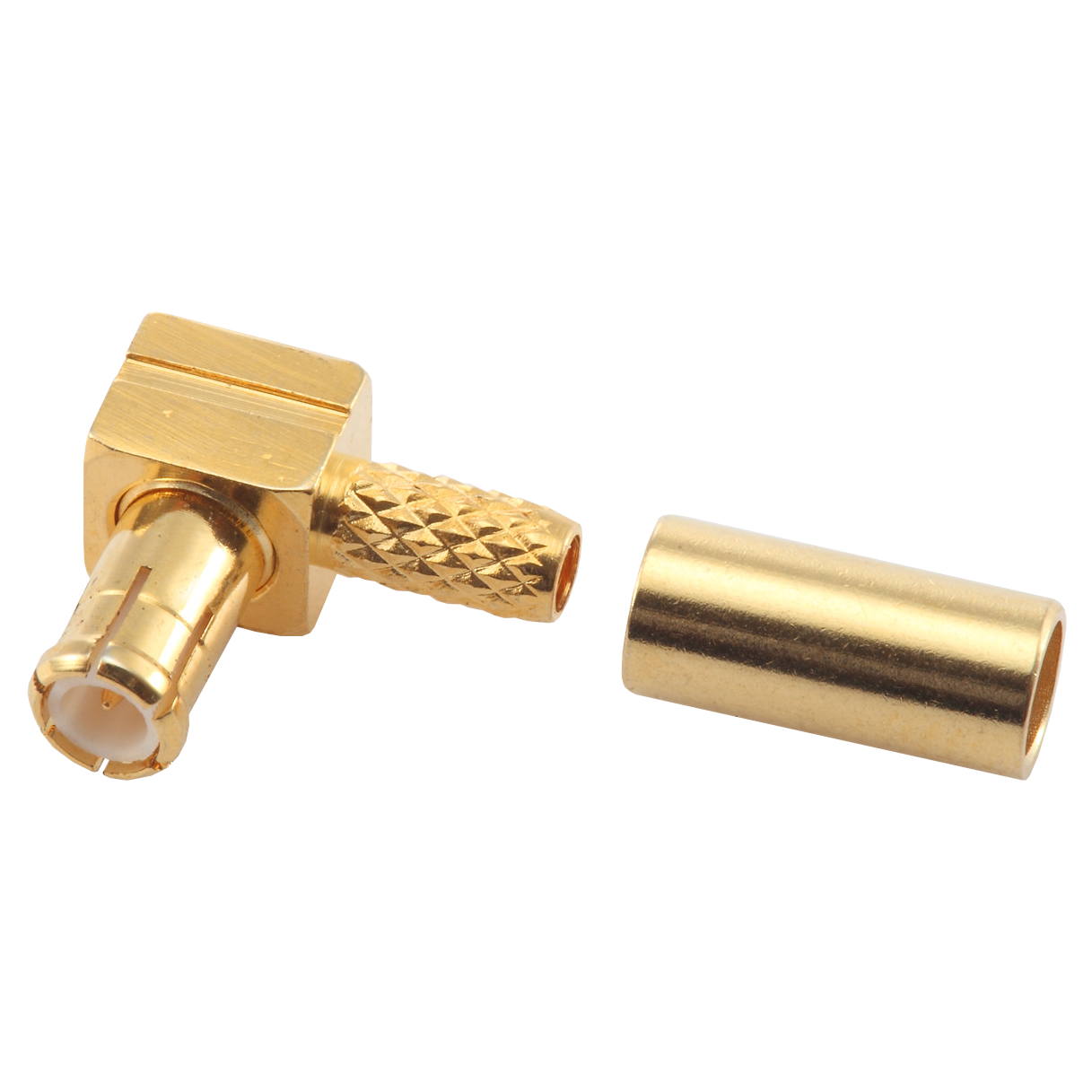

Exemplo 2: MCX-C-JW1.5
Significa plugue de ângulo reto tipo MCX, condutor interno de pino, cabo SFF-50-1.5-1 ou RG174/U RF compatível, com forma de terminação tipo crimpagem.

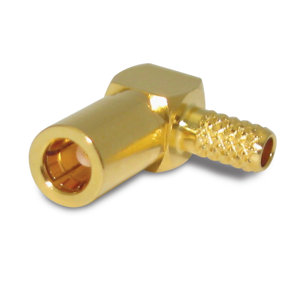

Exemplo 3:SSMB-TKE-6
Significa plugue RF de montagem em PCB reto tipo SSMB, condutor interno de soquete, 50ohm.-6 significa o número do pedido do produto em nossa empresa.

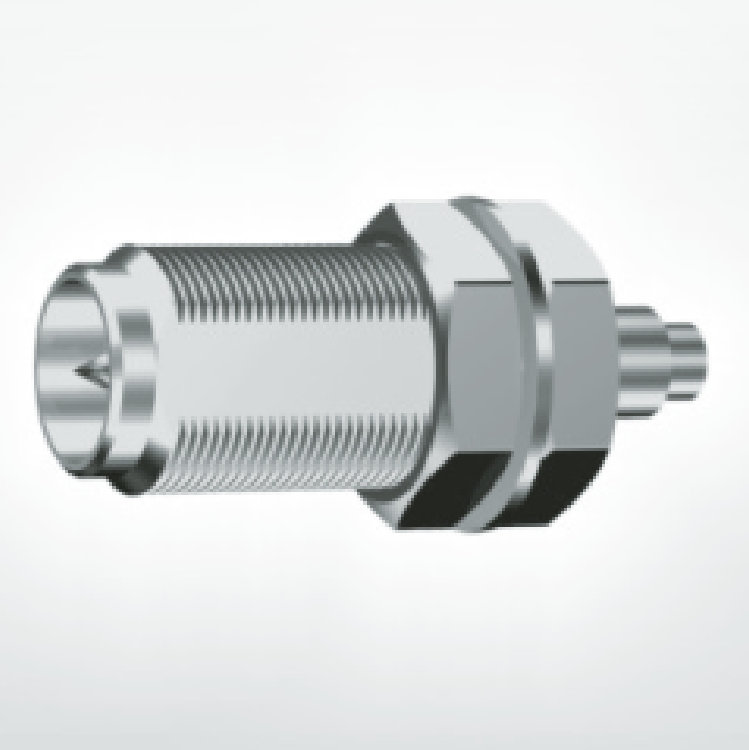

Exemplo 4: RP-SMA-C-ZJY1.5
Significa soquete SMA RF de polaridade reversa, condutor interno de pino, tipo de montagem em anteparo, cabo RG174/U compatível, forma terminativa tipo crimpagem.
Amostra para composição de tipo de adaptador
O tipo de adaptador é derivado do nome do tipo de soquete ou plugue para: a parte do símbolo principal do adaptador é descrita com o símbolo principal do conector (dentro do adaptador de tipo) ou com a forma de fração (adaptador entre tipos).

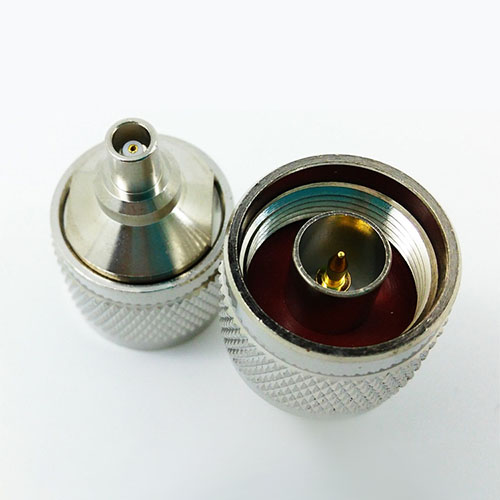

Exemplo 1: SMA-50JK
Isso significa que o tipo SMA está dentro do adaptador de tipo, uma extremidade é o contato macho.A outra extremidade é feminina.A impedância é de 50ohm.
Amostra para composição de tipo do conversor de impedância
Exemplo: N-50J/75K
Significa o conversor de impedância do tipo N, uma extremidade 50ohm, contato macho;a outra extremidade é 75ohm, fêmea.
