Como projetar e produzir CABO ADSS correto

Número Browse:8759     Autor:James     Publicar Time: 2018-12-26      Origem:zion communication

Parte 1: O que é o cabo ADSS

Especialistas em produtos James Xu da Zion Communication King-tone Electronic Company disse,O cabo autoportante totalmente dielétrico (ADSS) é um tipo de cabo de fibra óptica forte o suficiente para se sustentar entre estruturas sem usar elementos metálicos condutores.É utilizado por concessionárias de energia elétrica como meio de comunicação, instalado ao longo de linhas de transmissão aéreas existentes e muitas vezes compartilhando as mesmas estruturas de suporte que os condutores elétricos. O ADSS é uma alternativa ao OPGW e OPAC com menor custo de instalação.

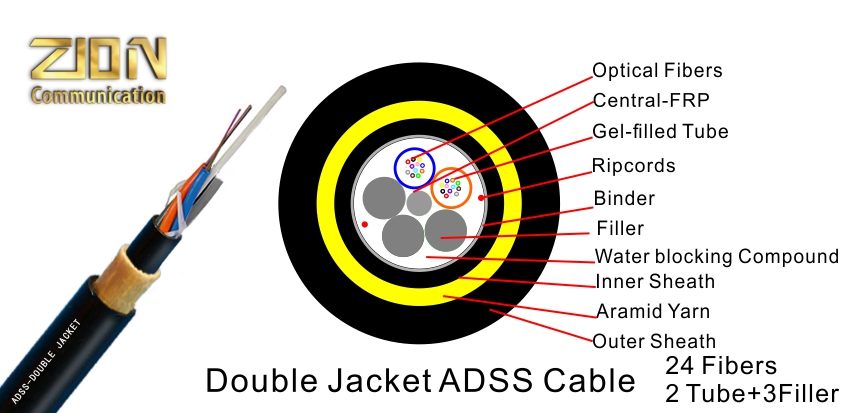

ADSS-24F 850

Parte 2: O propósito do design

Os cabos são projetados para serem fortes o suficiente para permitir que comprimentos de até 700 metros sejam instalados entre as torres de suporte.O cabo ADSS foi projetado para ser leve e de pequeno diâmetro para reduzir a carga nas estruturas da torre devido ao peso do cabo, vento e gelo. perda ao longo da vida útil do cabo.O cabo é revestido para evitar que a umidade degrade as fibras.A jaqueta também protege os elementos de resistência do polímero do efeito da luz ultravioleta solar. Usando fibras monomodo e comprimentos de onda de luz de 1310 ou 1550 nanômetros, circuitos de até 100 km de comprimento são possíveis sem repetidores.Um único cabo pode transportar até 144 fibras.

Parte 3: Normalmente detalhes de construção

Os cabos ADSS fabricados pela ZION COMMUNICATION com 6,12,24,48,96 fibras variam de 200 a 250 kg/quilômetro de peso e têm entre 11 e 17 mm de diâmetro externo da capa.Esses cabos podem suportar entre 4 A 50 kilonewtons de tensão.

Parte 4: O projeto de construção mais importante

Para projetar adequadamente a estrutura do cabo ADSS, muitos aspectos devem ser considerados.Incluindo resistência mecânica, curvatura do condutor, velocidade do vento b espessura do gelo c temperatura d topografia, extensão, Tensão.

Normalmente, quando você está em produção, você precisa considerar as seguintes questões.

Tipo de jaqueta: AT/PE

bainha PE: bainha de polietileno comum.Para linhas de energia abaixo de 110KV e força de campo elétrico ≤12KV.O cabo deve ser suspenso em uma posição onde a força do campo elétrico seja pequena.

bainha AT: bainha anti-rastreamento.Para linhas de energia acima de 110KV, intensidade do campo elétrico ≤20KV.O cabo deve ser suspenso em uma posição onde a força do campo elétrico seja pequena.

Diâmetro do cabo de saída: jaqueta simples 8 mm-12 mm; jaqueta dupla 12,5 mm-18 mm

Contagem de fibra: 4-144 fibras

Detalhes do fio de aramida: Algo como (20 * K49 3000D) Este cálculo principal da resistência à tração.

Pela fórmula da tensão, S=Nmáximo/E*ε,

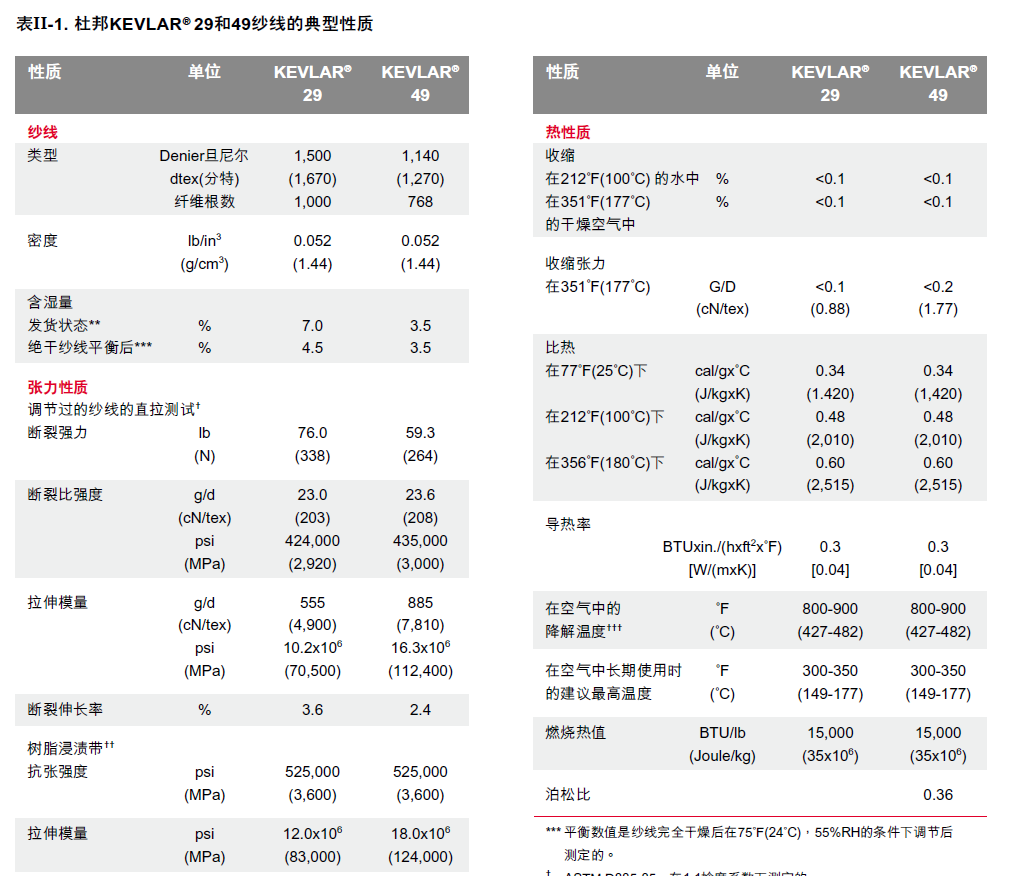

E (Módulo de tração) = 112,4 GPa(K49 1140Jantar)

ε=0,8%

Deformação normalmente projetada <1%Tubo encalhadoUTS;

≤0,8%avaliação

Nmax=W*(L2/8f+f);

L = vão(m); geralmente 100m,150m,200m,300m,500m,600m;

f=Cable sag;geralmente 12m ou 16m.

Nmáximo=W*(L2/8f+f)=0,7*(500*500/8*12+12)=1,83KN

S=Nmáximo/E*ε=1,83/114*0,008=2 mm²

Saramid(K49 2840D)=3160*10-4/1,45=0,2179mm²

N números de fios de aramida = S/s = 2/0,2179 = 9,2

O passo geral da dobradiça de fibra de aramida é 550mm-650mm, ângulo = 10-12°


W=Carga máxima (kg/m)=W1+W2+W3=0,2+0+0,5=0,7kg/m

W1=0.15kg/m(Este é o peso do cabo ADSS)

W2=ρ*[(D+2d)²-D²]*0,7854/1000(kg/m) (Este é o peso do ICE)

ρ=0,9g/cm³, a densidade do gelo.

D=Diâmetro do ADSS.Geralmente 8mm-18mm

d = Espessura da cobertura de gelo; Sem gelo = 0mm, Gelo leve = 5mm, 10mm; Gelo pesado = 15mm, 20mm, 30mm;

Digamos que o gelo é espesso é 0mm,W2=0

W3=Wx=α*Wp*D*L=α*(V²/1600)*(D+2d)*L/9,8 (kg/m)

Digamos que a velocidade do vento seja 25m/s, α=0,85;D=15mm;W3=0,5kg/m

Wp=V²/1600 (Fórmula de pressão parcial padrão,V significa velocidade do vento)

α= 1,0(v<20m/s);0,85(20-29m/s);0,75(30-34m/s);0,7(>35m/s);

α significa Coeficiente de irregularidade da pressão do vento.

Nível |fenômeno |EM

1 A fumaça pode indicar a direção do vento.0,3 a 1,5

2 O rosto humano sente vento e as folhas se movem levemente.1,6 a 3,3

3 As folhas e as microtécnicas balançam e a bandeira se desdobra.3,4~5,4

4 A poeira do chão e o papel podem ser explodidos, e os galhos da árvore são sacudidos.5,5 a 7,9

5 A pequena árvore frondosa balança, e há ondas nas águas interiores.8,0 a 10,7

6 Os galhos grandes estão tremendo, os fios são vocais e é difícil levantar o guarda-chuva.10,8~13,8

7 A árvore inteira está abalada, e é inconveniente andar no vento.13,9~17.eu

8 O micro-ramo está quebrado e as pessoas se sentem muito resistentes a seguir em frente.17,2~20,7

9 A casa de capim foi danificada e os galhos foram quebrados.20,8 a 24,4

10 Árvores podem ser derrubadas e prédios em geral são destruídos.24,5 a 28,4

11 Raro em terra, grandes árvores podem ser derrubadas e edifícios em geral são severamente danificados.28,5~32,6

12 Há poucos na terra, e seu poder destrutivo é enorme.32,7~36,9

RTS: Resistência à tração nominal

Refere-se ao valor calculado da resistência da seção do mancal (principalmente contando a fibra giratória).

UTS: UES de resistência à tração final>60% RTS

Na vida efetiva do cabo, é possível exceder a carga de projeto quando o cabo pela tensão máxima. Isso significa que o cabo pode ser sobrecarregado por um curto período de tempo

ESTEIRA: Tensão de trabalho máxima permitida 40% RTS

MAT é uma base importante para o cálculo de sag - tension - span, e também uma importante evidência para caracterizar as características tensão-deformação do cabo óptico ADSS. Refere-se ao projeto de condições meteorológicas sob o cálculo teórico da carga total, tensão do cabo.

Sob esta tensão, a deformação da fibra não deve ser superior a 0,05% (laminado) e não superior a 0,1% (tubo central) sem atenuação adicional.

EDS: Força todos os dias (16~25)% RTS

A tensão média anual às vezes é chamada de tensão média diária, refere-se ao vento e sem gelo e a temperatura média anual, o cálculo teórico da tensão do cabo de carga, pode ser considerado o ADSS na operação de longo prazo da tensão média (deveria) forçar.

EDS é geralmente (16~25) %RTS.

Sob esta tensão, a fibra não deve ter deformação, nenhuma atenuação adicional, ou seja, muito estável.

EDS também é o parâmetro de envelhecimento por fadiga do cabo de fibra óptica, de acordo com o qual o design antivibração do cabo de fibra óptica é determinado.

Parte 5: O design mais popular

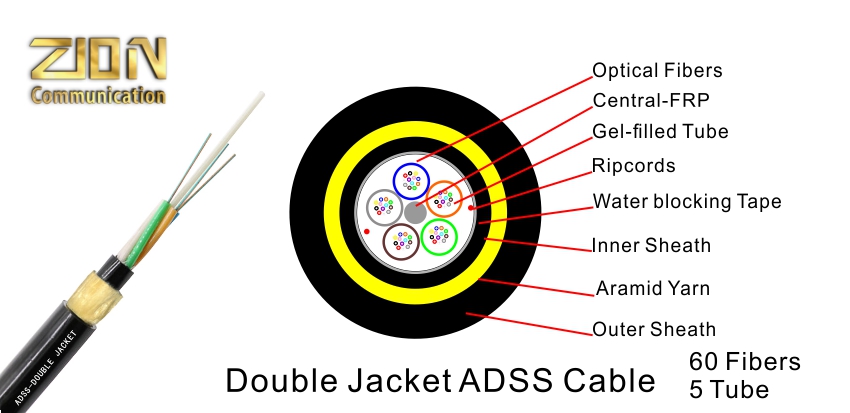

Vão de 100m ADSS-6C

10.2-2
