Hola to all.Hoy les presentaré la fibra de comunicação ótica para cabo.
Estoy usando o Google para traduzir.Se encontrar algo mal com a palavra, comunique-se conmigo para enmendarla.
james@zion-communication.com
Modo único: 9/125 μm
Multimodo: 50 / 125μm ;62,5 / 125μm.
Cabo de fibra monomodo 1310nm (longitude de onda de transmissão) distância de transmissão ≤16KM
Cabo monomodo 1550 nm (longitude da onda de transmissão) distância de transmissão ≤ 25 km
Cabo de fibra óptica multimodo 850nm (longitude de onda de transmissão) distância de transmissão ≤2.5KM
Cabo de fibra óptica multimodo 1300 nm (longitude de onda de transmissão) distância de transmissão ≤ 6 km
G.652D (B1.3): suporta uma distância de transmissão do sistema de 10 Gbit/s de 3000 km, a distância de transmissão do sistema de 40 Gbit/s es de 80 km
O coeficiente de atenuação é o mismo que o G.652C, é decir, o sistema pode funcionar na banda de 1360 ~ 1530 nm.
A longitude de onda de dispersão cero é de 1310 nm, e a atenuação é mínima a uma longitude de onda de 1550 nm, pero tiene uma grande dispersão positiva de aproximadamente 18 ps (nm / km).
G.652.D é mais rígido e totalmente compatível com todos os níveis G.652, sim, é estruturalmente indistinguível da fibra G.652 comum.
A razão desta diferença está na tecnologia de fabricação.
A fibra monomodo G652 é a fibra mais grande do mundo (além de 70% da fibra) e sua lhama 'fibra monomodo convencional'.
Tiene dos ventos de 1550 nm e 1310 nm al mismo time.O ponto de dispersão cero está perto da ventilação de 1310 nm e a atenuação mínima está na ventilação de 1550 nm.
Suas características são certas no desenho e na fabricação de longitudes de onda de alrededor de 1310 nm, y la pérdida a 1550 nm é la más pequeña, pero la dispersión es la más grande.
A pérdida típica da fibra monomodo G652 nas das ventanas anteriores é:
A atenuação da ventilação de 1310 nm é de 0,3 a 0,4 dB / km, e o coeficiente de dispersão é de 0 a 3,5 ps / nm.km.
A ventilação de 1550 nm tem uma atenuação de 0,19 a 0,25 dB / km e um coeficiente de dispersão de 15 a 18 ps / nm.km.
Uso principal: la fibra monomodo G652 tem as ventajas de baja pérdida interna, gran ancho de banda, fácil atualização e expansão, y bajo costo.
A fibra monomodo G652 pode ser utilizada de forma ampliada em transmissões de alta velocidade para larga distância, como comunicações de larga distância, troncales, TV por cabo e alimentadores de bucle.
A fibra monomodo G652 é adequada para todo o tipo de estruturas de cabo de fibra ótica, incluindo o cabo plano de fibra ótica, o cabo trenzado de capa suelta, o cabo esqueleto, o cabo do tubo do perigo central e o cabo apretado.
Fibra insensível à flexão G.657: a última variante de fibra desarrollada na fibra G.652, com um campo de modo (8.6-9.5) ± 0.4, totalmente compatível com G.652,
Tem uma excelente resistência à flexão e seu rádio de flexão é de 1/4 a 1/2 de fibra G.652.
Se utiliza principalmente para la fibra FTTH no hogar y nas condições de rádio de flexibilidade pequeño.Principalmente haga un microcable de soplado de aire;FTTH como cabo de couro, cabo DAC.
G.657A: Transmite longitudes de onda de 1260, 1310, 1380, 1550 e 1625 nm (O, E, S, C, L) e é totalmente compatível com G.652D.
G.652D: Transmissão de longitudes de onda 1310, 1380, 1550
G.652B: Transmissão 1310, 1550
Rádio A1 com ajuste de 10 mm
Rádio ajustável A2 7,5mm

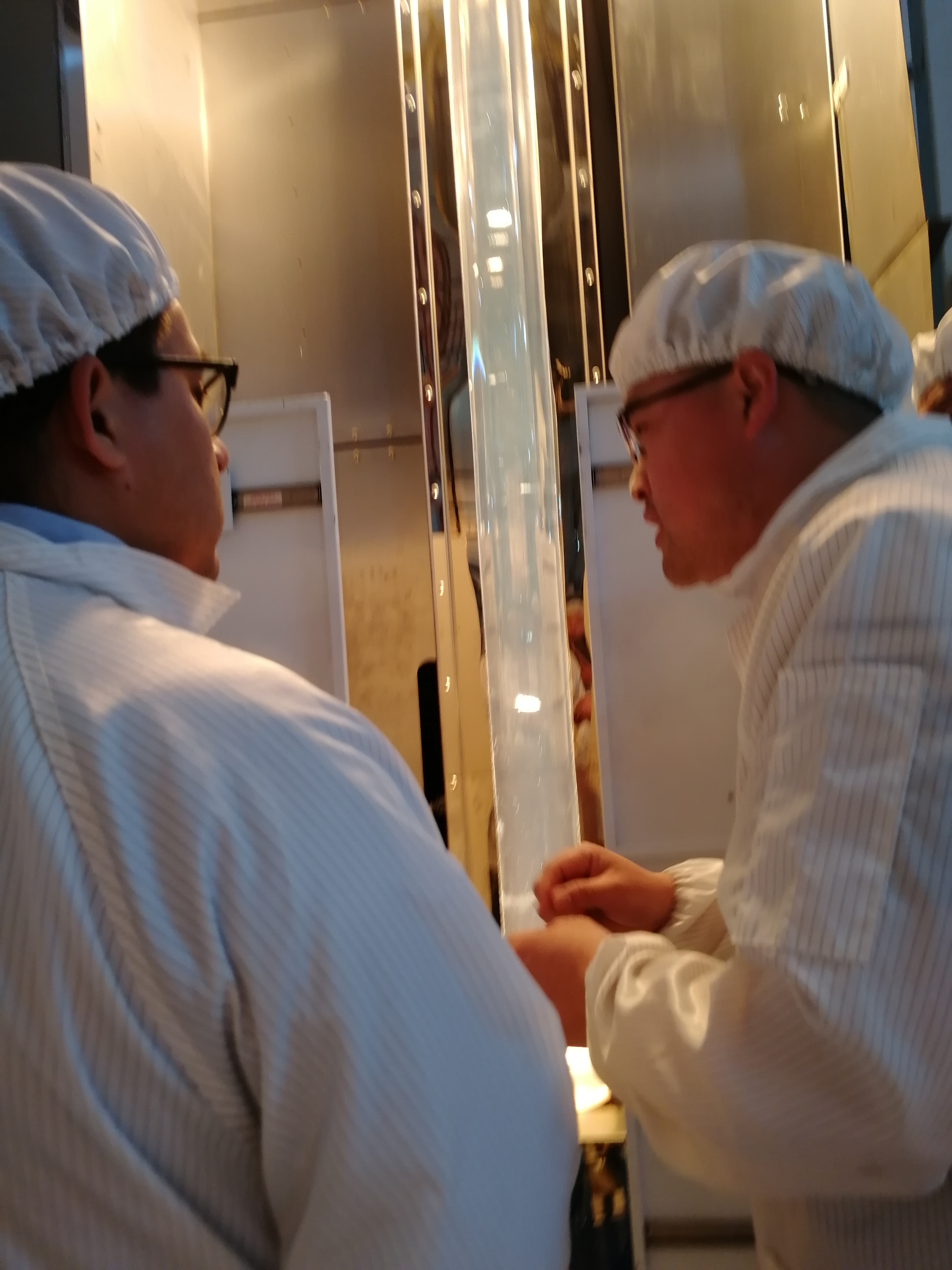

No piso mais alto da fábrica, a pré-forma de fibra ótica se mostra na figura a continuação.

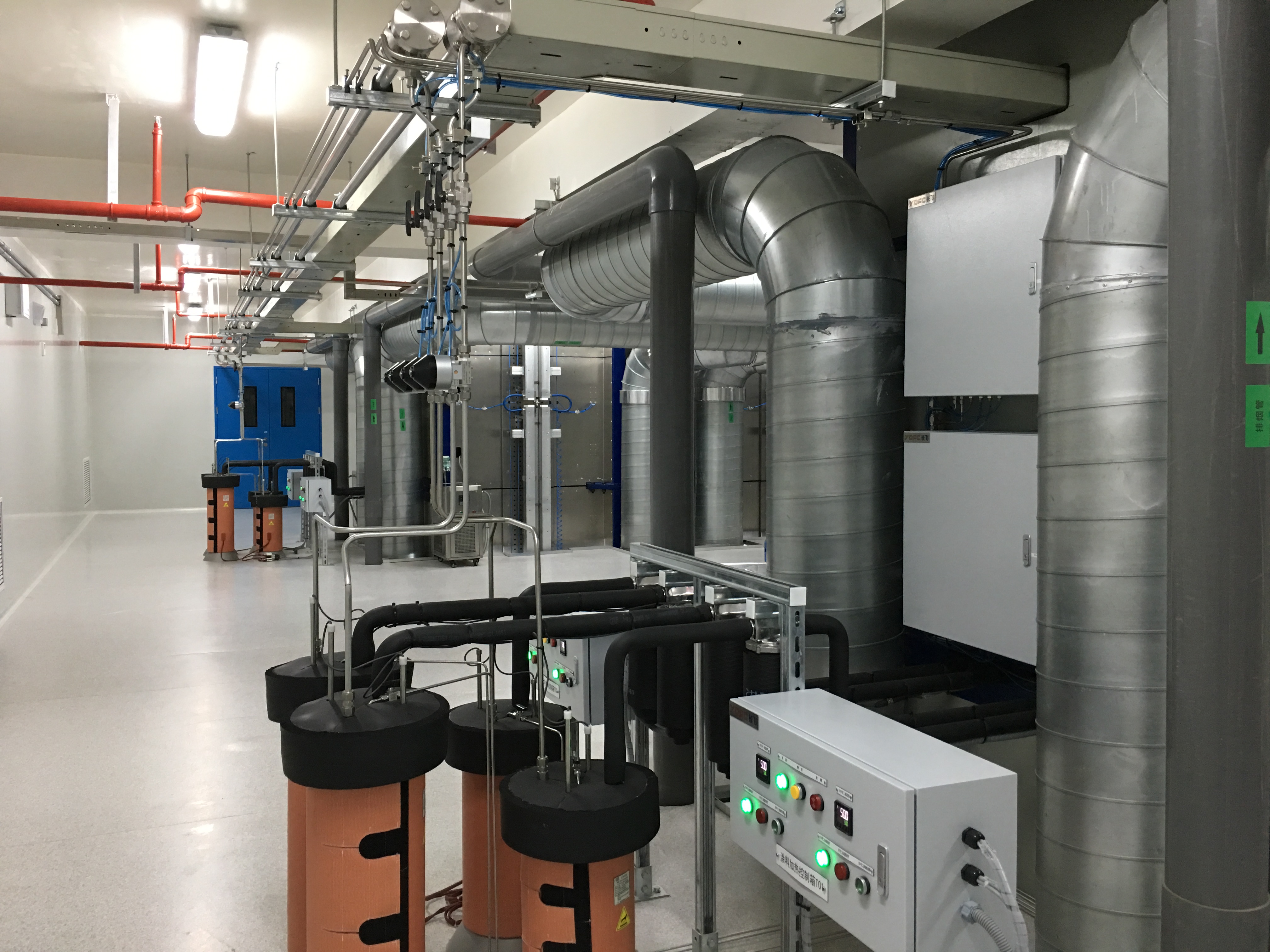

As barras de fibra são produzidas em fibras de vídeo finas com uma produção vertical de alta a baixa.

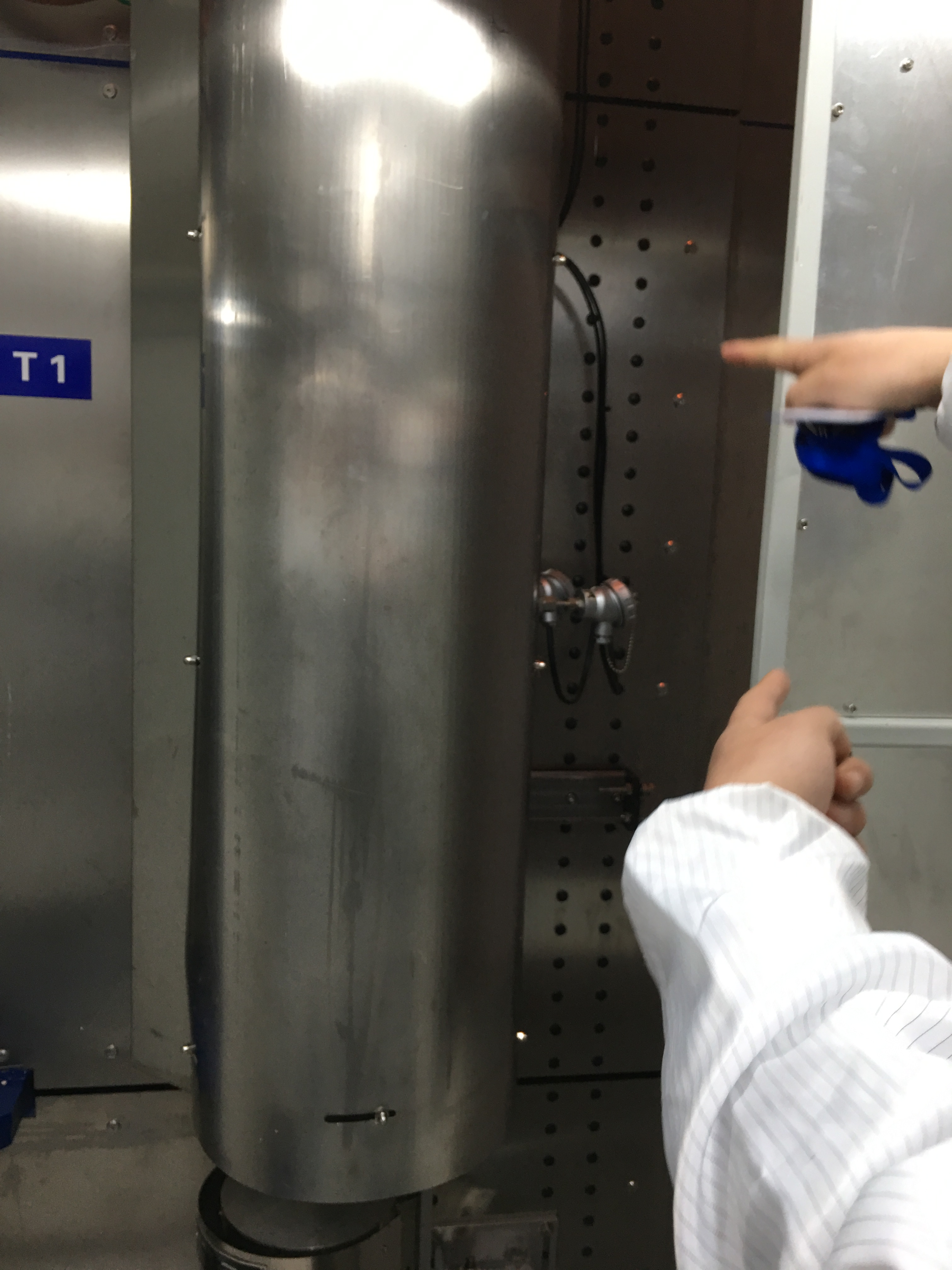

Agora mire la dirección del dedo, la fibra se ha tirado muy delgada, casi invisível.

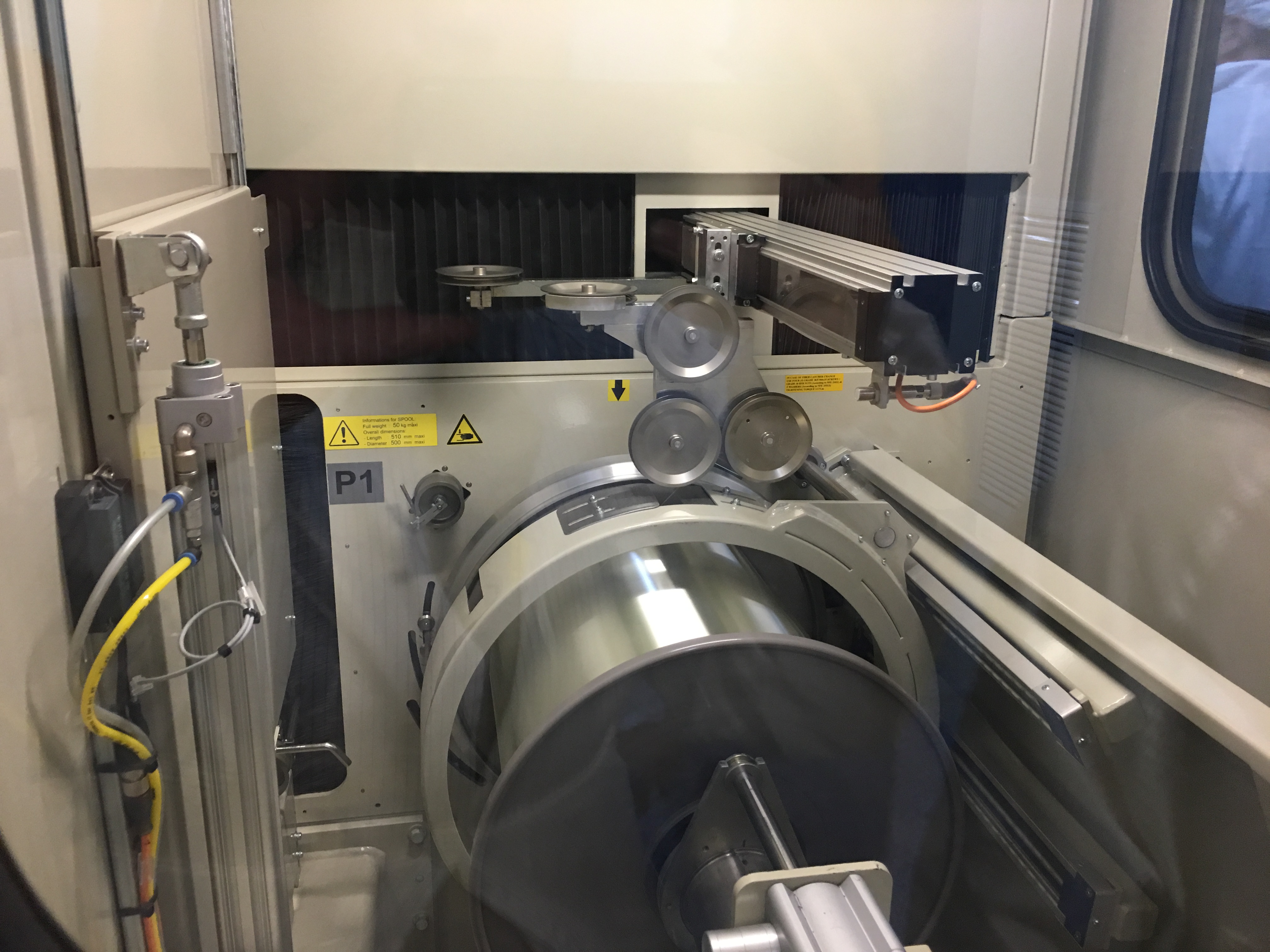

Finalmente, o cabo automático, um eje, geralmente pode conter 50 km - 100 km.

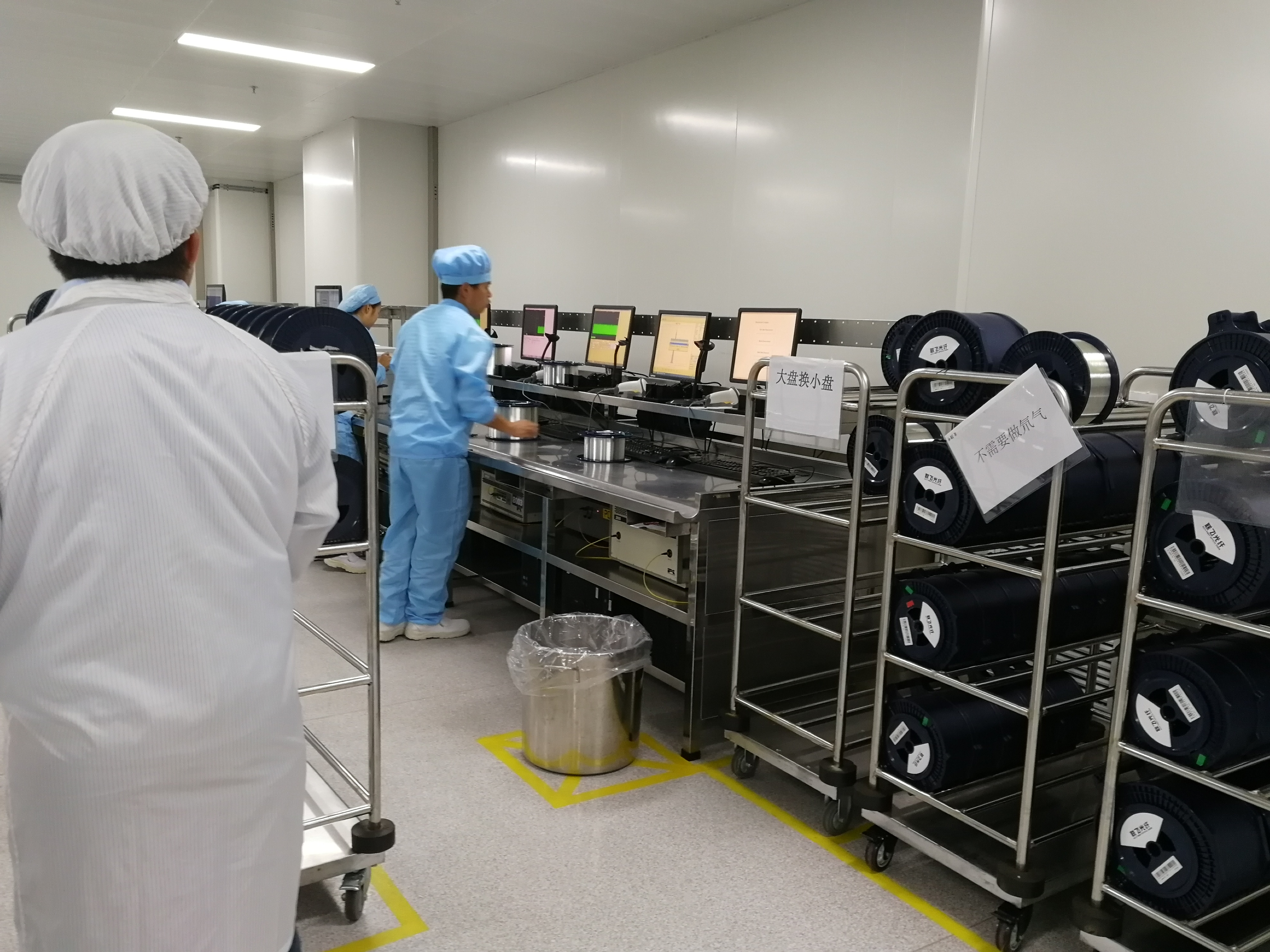

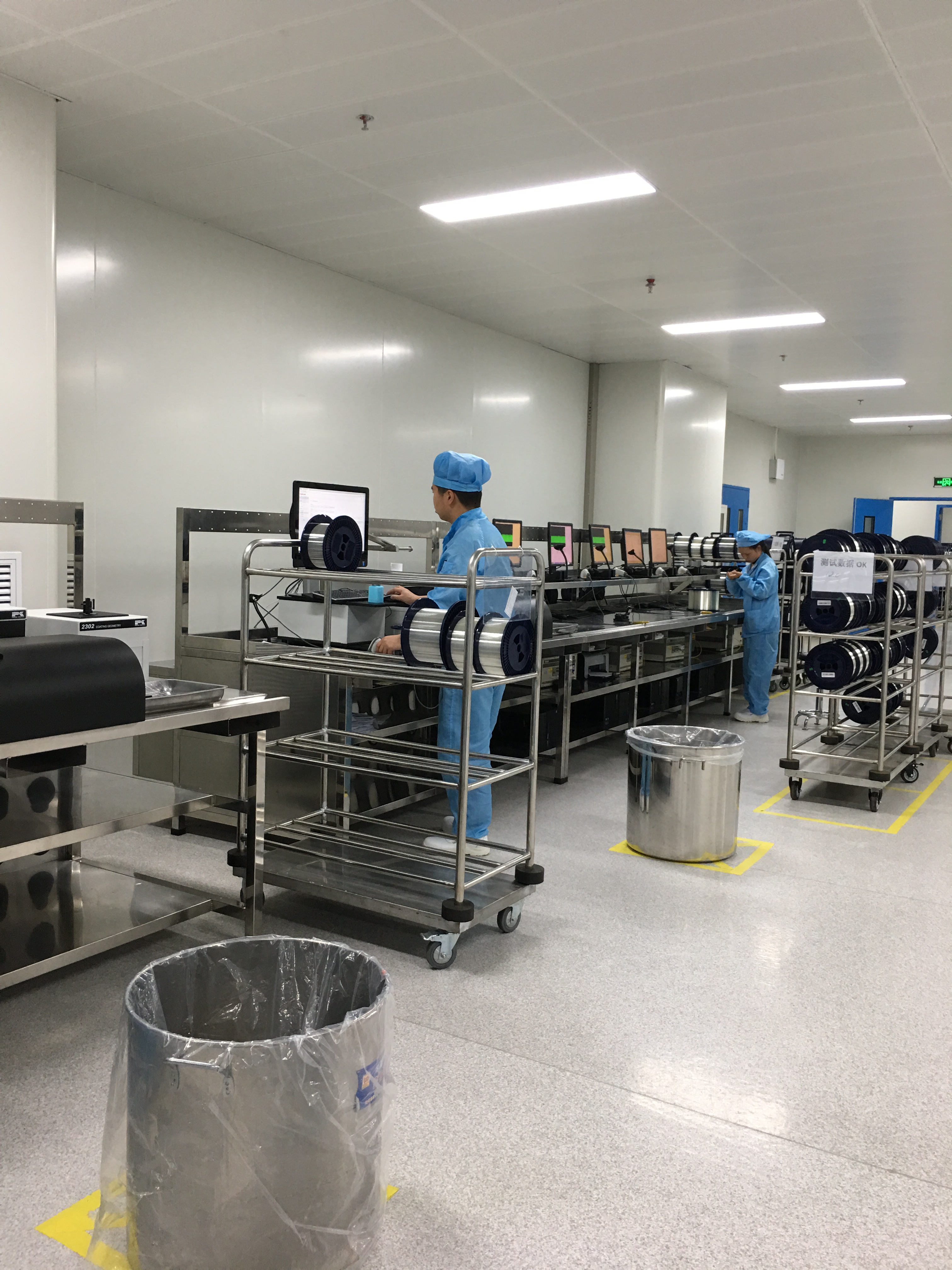

Cada fibra se prueba para garantir que os dados se cumpram com os requisitos.

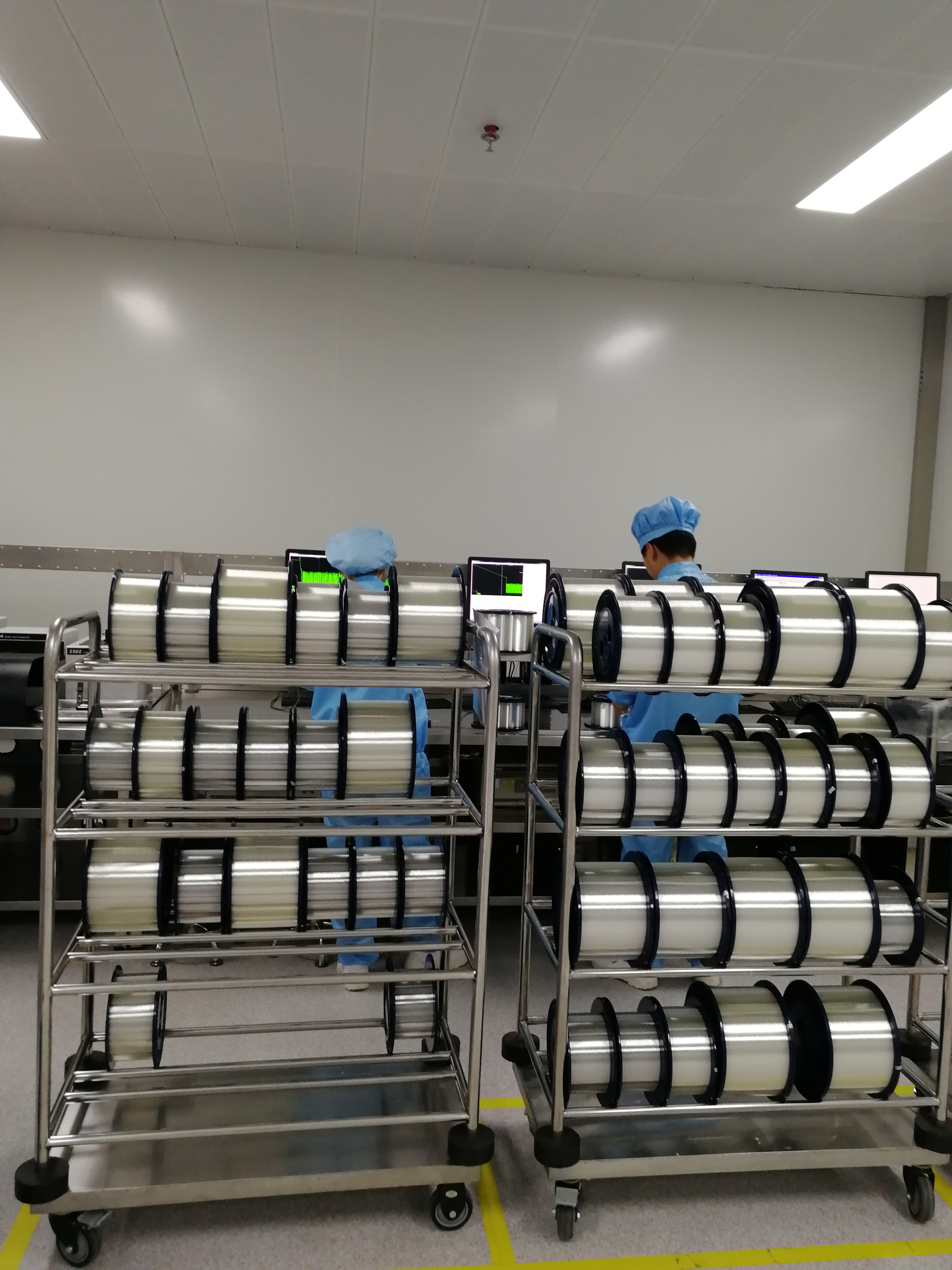

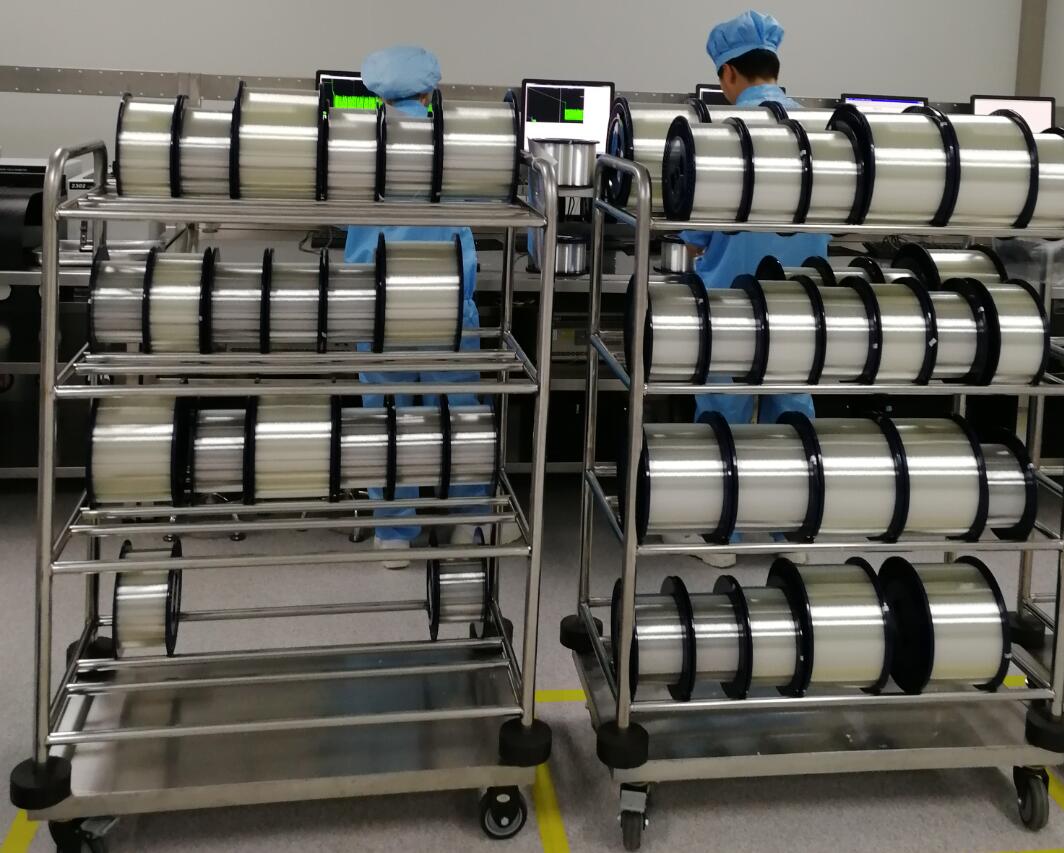

Finalmente, a fibra terminada se clasifica e se coloca no estante para produzir o cabo de fibra ótica.
