No último artigo, explique o projeto estrutural do cabo ADSS.Esta vez compartí especificamente o Hilo de aramida(Kevlar) em ADSS, diseño y uso.

Ele usou o Google Tradutor.Si hay una expresión incorrecta, contacte para corregirla.

james@zion-communication.com

O hilo de aramida é um hilo de aramida de alto módulo adecuado para cabo ADSS.O hilo de aramida tem propriedades especiais como baixa densidade, módulo de tração muy alto, alta resistência à rottura y bajo alargamiento en la rottura;À temperatura, pode manter sua estabilidade inerente, muy baja contracción, baja deformación e muy alta temperatura de transição vítrea, ademas de alta resistência à corrosão, não condutora, además de ingredientes e álcalis fuertes, Fuerte resistencia a los productos químicos es un material de unidade de suporte de cabo superior.

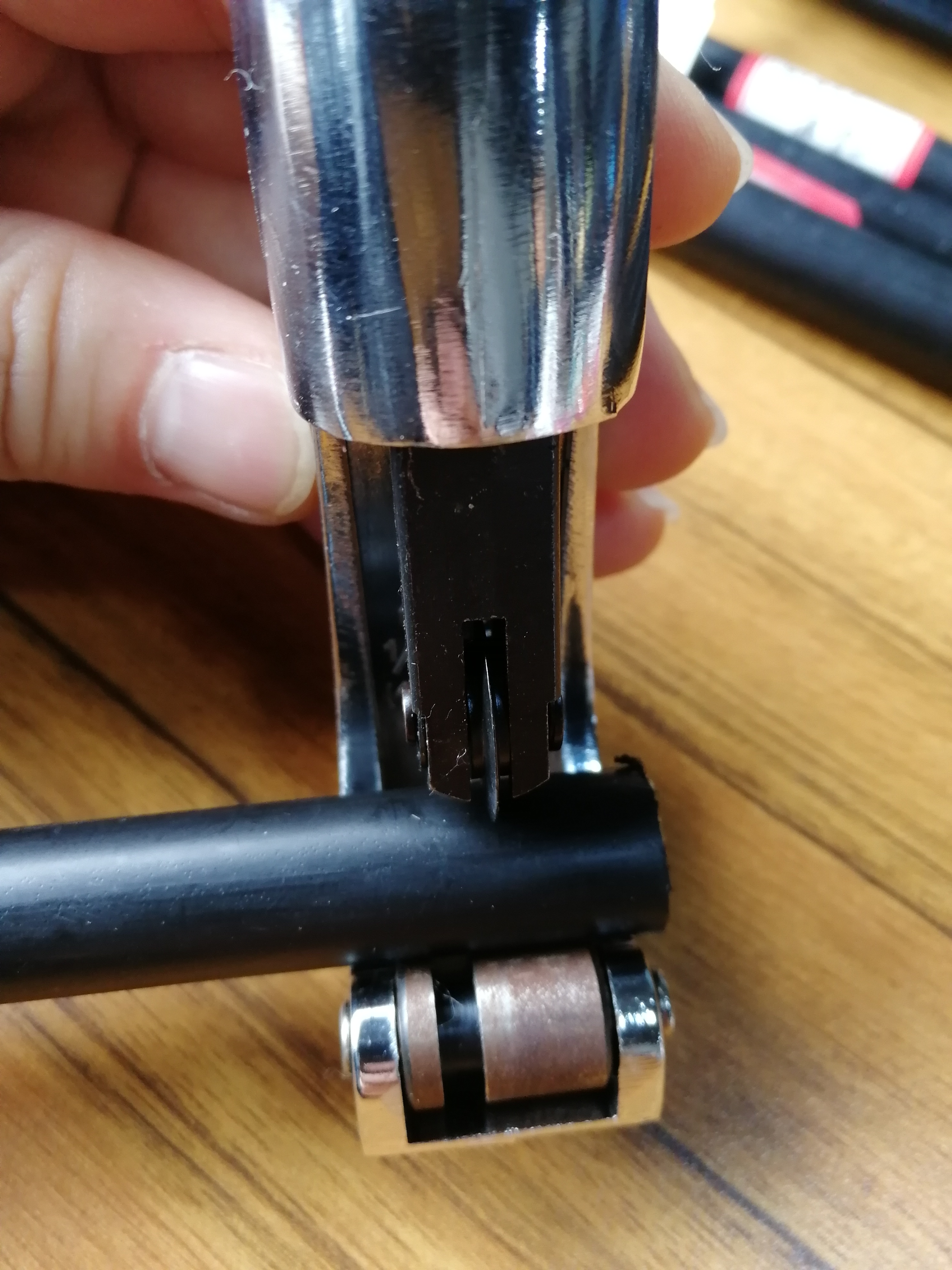

IMG_20190327_110510

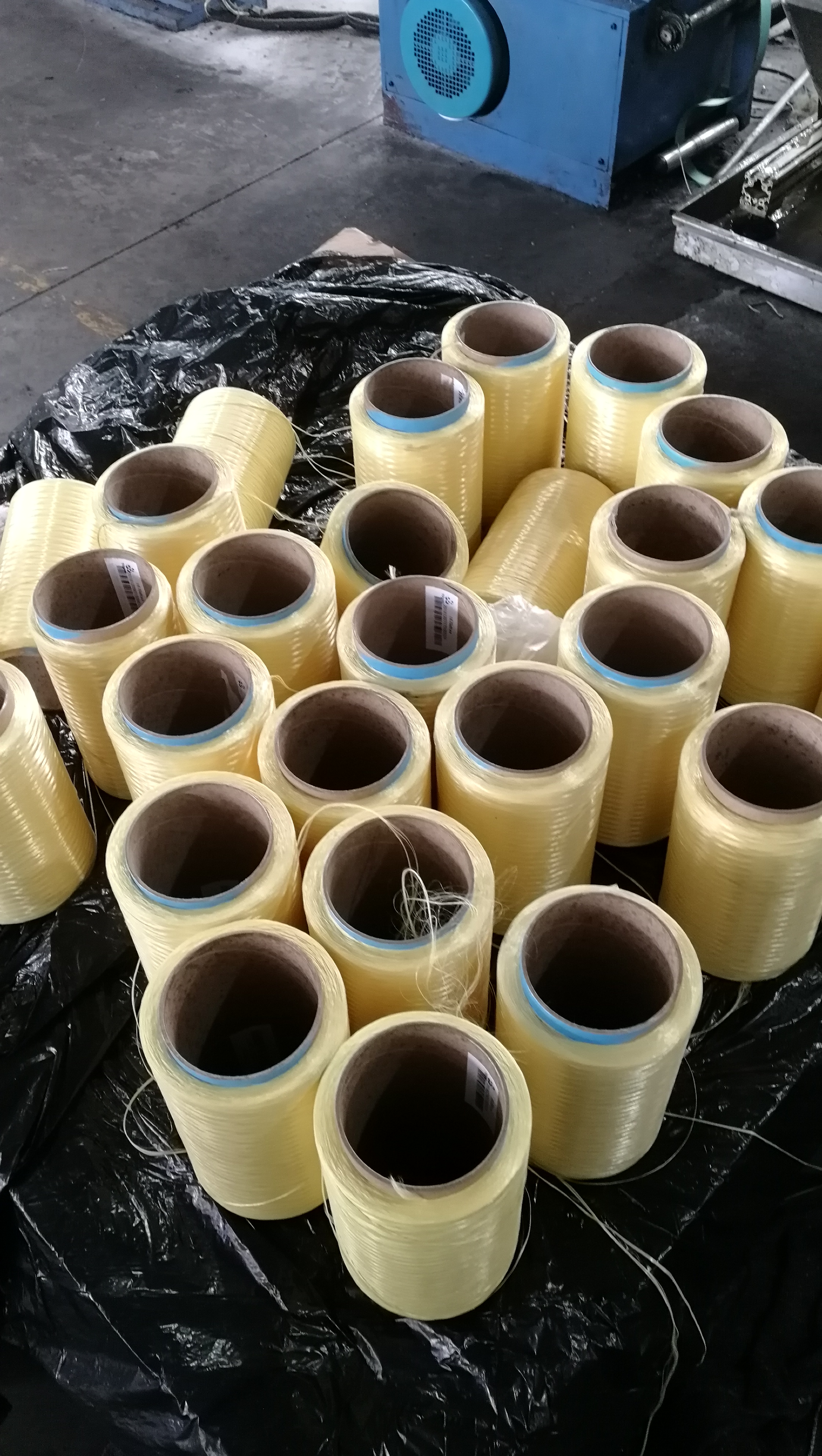

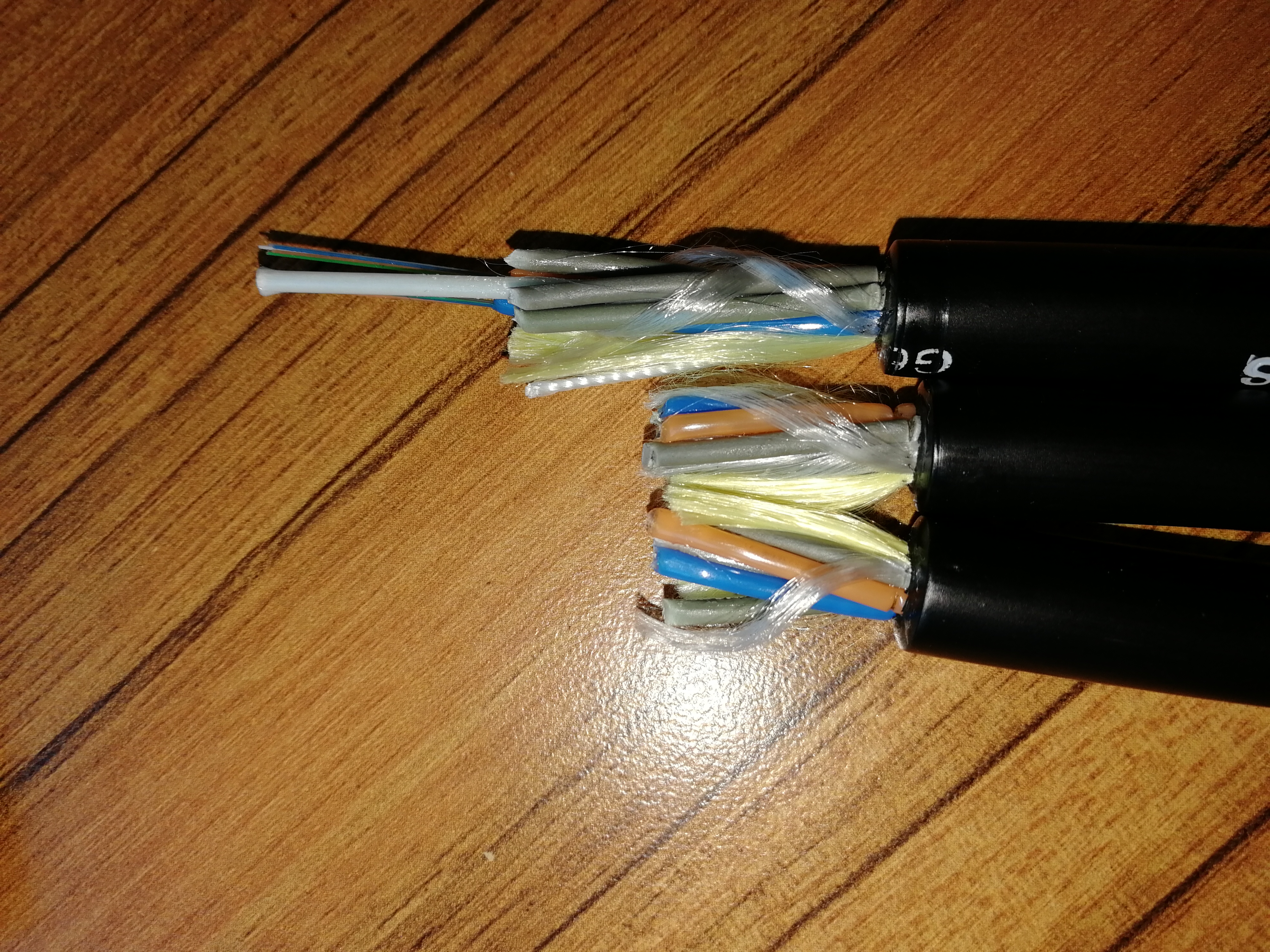

Dentro do hilo de aramida, hay una marca estadounidense, Kevlar.El mais utilizado, utilizamos o material desta marca para analizar.

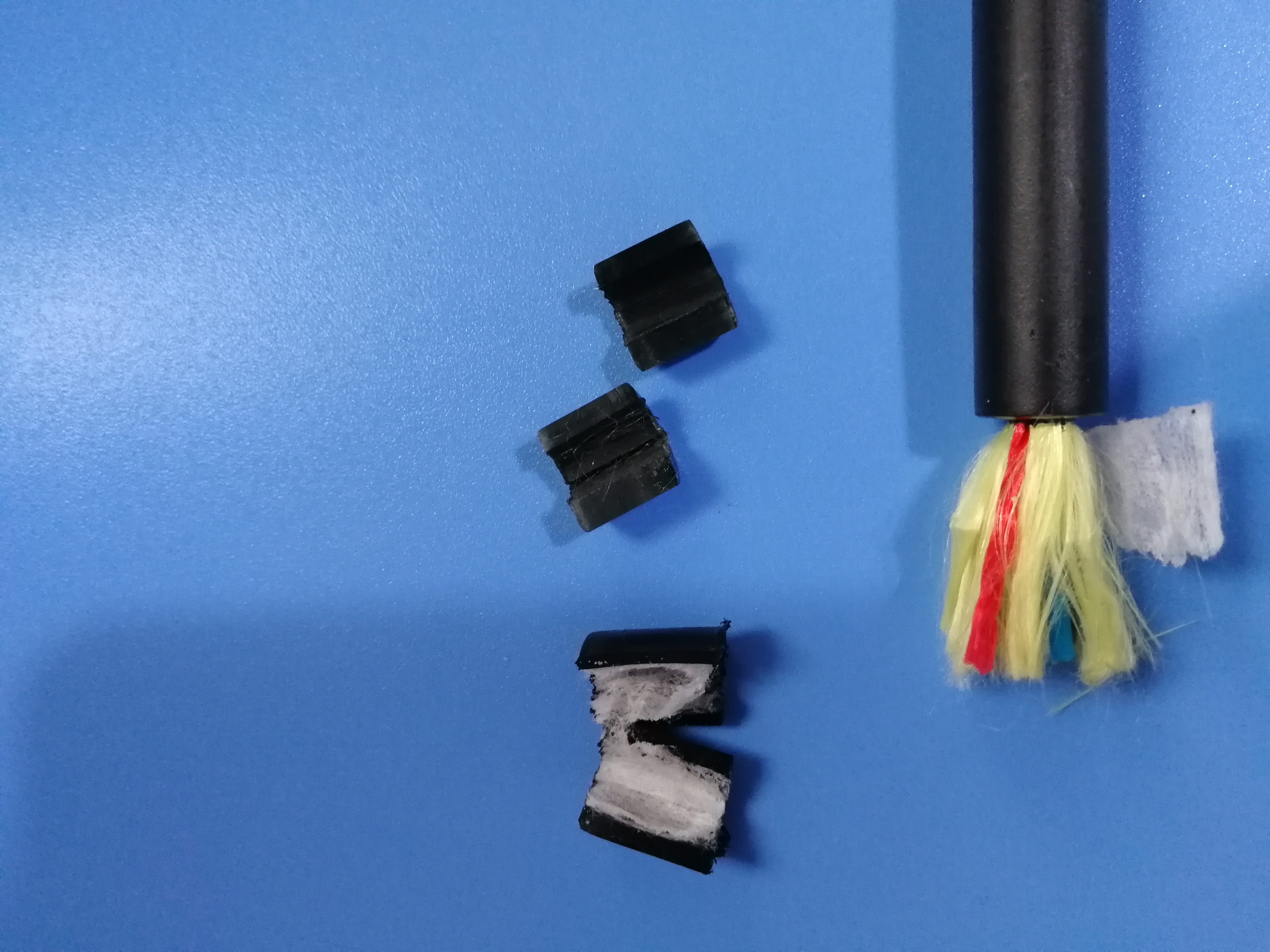

Como se mostra a continuação, a parte amarilla es Kevlar.

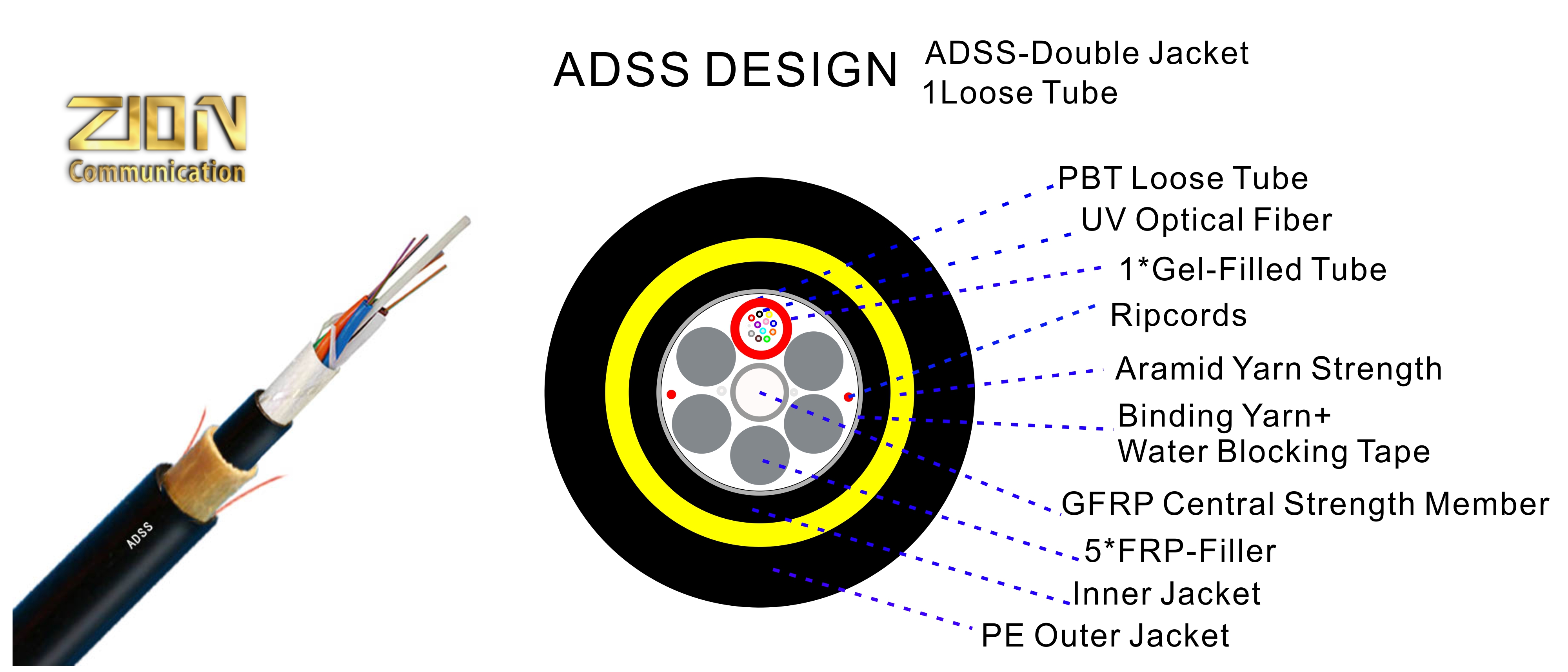

Tubo de revestimento duplo-ADSS-1 (6+1)

Para calcular a precisão do material necessário, precisamos conhecer alguns parâmetros, um é o tramo, um é o tirón máximo e o outro é a área da seção transversal de Kevlar.

Consulte la figura a continuación, en el cenário de uso real,

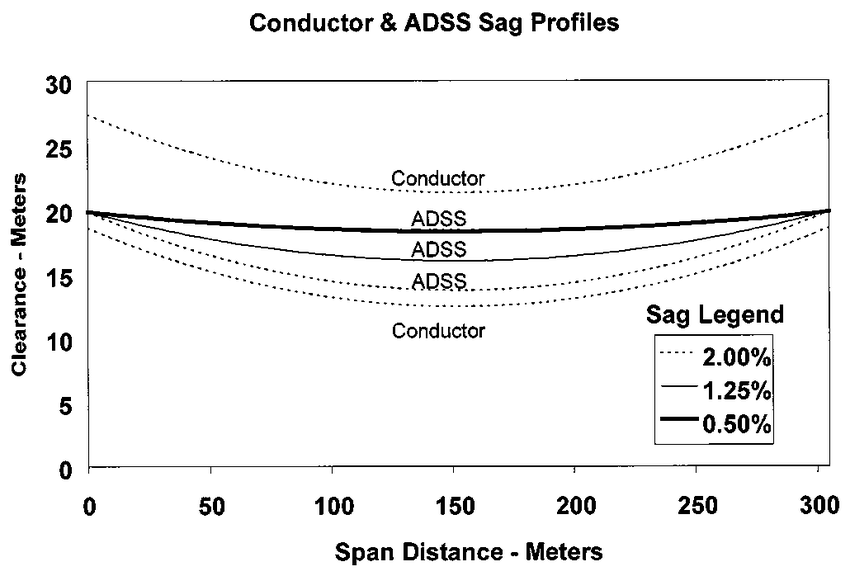

zion communication Conductor-and-ADSS-cable-sag-profiles-Conductors-at-2-ADSS-at-05-125-and-2


Vamos calcularlo passo a passo.Tenga paciência.La formula que se incluye aqui es muy complicada.

Detalhes do hilo de aramida: algo como (20 * K49 3000D) Este cálculo principal da resistência à tração.


De acuerdo com a fórmula do estrés, S = Nmax / E * ε,


E (módulo de tração) = 112,4 GPa (K49 1140 Cena)


ε = 0,8%


Tensão geral projetada <1% (Tubo trenzado) UTS;


≤0,8% , avaliação


Nmáx = W* (L2 / 8f + f);


L = tramo (m);geralmente 100 m, 150 m, 200 m, 300 m, 500 m, 600 m;


f = hundimiento del cable ; geralmente 12m ou 16m.


Nmáx = W * (L2 / 8f + f) = 0,7 * (500 * 500/8 * 12 + 12) = 1,83 KN


S = Nmax / E * ε = 1,83 / 114 * 0,008 = 2 mm²


Saramida (K49 2840D) = 3160 * 10-4 / 1,45 = 0,2179 mm²


N números hilo de aramida = S / s = 2 / 0,2179 = 9,2


O passo da bisagra de fibra de aramida geral é de 550 mm a 650 mm, ângulo = 10-12 °

K49

W = Carga máxima (kg/m) = W1 + W2 + W3 = 0,2 + 0 + 0,5 = 0,7kg/m


W1 = 0,15 kg / m (este é o peso do cabo ADSS)


W2 = ρ * [(D + 2d) ²-D²] * 0,7854 / 1000 (kg / m) (Este é o peso de ICE)


ρ = 0,9g / cm³, a densidade do hielo.


D = Diâmetro de ADSS.Geralmente 8mm-18mm


d = espesor de la cubierta de hielo;sin hielo = 0 mm, hielo ligero = 5 mm, 10 mm;hilo pesado = 15 mm, 20 mm, 30 mm;


Digamos que el hielo es grueso es 0 mm, W2 = 0


W3 = Wx = α * Wp * D * L = α * (V² / 1600) * (D + 2d) * L / 9,8 (kg / m)


Digamos que a velocidade do vento é de 25 m / s, α = 0,85;D = 15 mm;W3 = 0,5 kg/m


Wp = V² / 1600 (Fórmula de presión parcial padrão, V significa velocidade do vento)


α = 1,0 (v < 20m/s);0,85 (20-29m/s);0,75 (30-34m/s);0,7 (> 35m/s);


α significa Coeficiente de desigualdade de la presión del viento.


Nível |fenômeno |Sra


1 El humo puede indica la dirección del viento.0,3 a 1,5


2 El rostro humano se siente ventoso y las hojas se mueven ligeramente.1,6 a 3,3


3 Las hojas y las micro-técnicas tiemblan y la bandera se despliega.3,4 ~ 5,4


4 O polvo do piso y o papel pueden explotar, y las ramas del árbol se agitan.5,5 a 7,9


5 El árbol frondoso se balancea, y hay onditas en las aguas continentales.8,0 a 10,7


6 Las grandes ramas tiemblan, los cabos son vocales y es dificil levantar el paraguas.10,8 ~ 13,8


7 Todo el árbol está sacudido, e é inconveniente caminar en el viento.13,9 ~ 17. l


8 La micro-rama está rota y las personas se sienten muy resistentes a seguir adelante.17,2 ~ 20,7


9 La casa de césped estaba dañada y las ramas estaban rotas.20,8 a 24,4


Se pueden derribar 10 árboles e se destruir edifícios em geral.24,5 a 28,4


11 Raras en tierra, se pueden derribar árboles grandes y los edificios en general estão severamente danificados.28,5 ~ 32,6


12 Hay pocos na terra, e seu poder destrutivo é enorme.32,7 ~ 36,9

RTS: resistência à tração nominal


Se refiere al valor cálculos de la resistencia de la sección del rodamiento (contando principalmente la fibra giratoria).


UTS: resistência à tração máxima UES> 60% RTS


Com a vida útil útil do cabo, é possível exceder a carga de projeto quando o cabo se encontra na tensão máxima, o que significa que o cabo pode sobrecarregar por um cabo tiempo


MAT: tensão de trabalho permitida permitida 40% RTS


O MAT é importante para a determinação de uma tensão e uma evidência importante para caracterizar as características de tensão-deformação do cabo óptico ADSS.Consulte o projeto de condições meteorológicas baixo a tensão teórica da carga total, a carga do cabo.


Baixa esta tensão, a deformação da fibra não deve ser superior a 0,05% (laminado) e não superior a 0,1% (tubería central) sem atenuação adicional.


EDS: fuerza diaria (16 ~ 25)% RTS


El estrés promedio anual a veces se denomina estrés promedio diario, se refiere al viento y sin hielo y la temperatura promedio anual, o cálculo teórico da tensão do cabo de carga, pode ser considerado como o ADSS na operação em um largo plazo de la tensión promedio (debería) forzar.


EDS é geralmente (16 ~ 25)% RTS.


Baixa esta tensão, a fibra não deve ter tensão, sin atenuação adicional, é decir, muy estável.


O EDS também tem o parâmetro de transporte por fadiga do cabo de fibra ótica, segurá-lo quando determinar o projeto antivibraciones do cabo de fibra ótica.


Después de calcular la formula anterior, sabe que hay varias palabra:

1. A velocidade máxima do vento no seu lugar, 2. O espesor del hielo, sin hielo es 0, 3. Sag 4. Tensión maxim of trabajo, 5. Peso del cable,

Estos valores são muy, muy importantes, pero la mayoría de los clientes no conocen estos elementos de diseño.Para cada consulta, simplesmente pregunte el precio.

Estoy aquí para felicitarte primero, puedo ver un contenido tan aburrido, quédate aquí.

É realmente muito difícil projetar este cabo, a capacidade de Kevlar.Entonces, podemos ver o precio final, la brecha é enorme.

Ao solicitarmos ao cliente que não pueda fornecer os requisitos de dados, cotizamos de acuerdo com o projeto padrão e o resultado é um preço de 50% que o cliente não pode aceitar.

¿Como resolver está?¿Como fazer?Os clientes precisam comprar cabo de fibra ótica, mas não são profissionais, não sabem que precisam.Esta é a chave do problema.No sabes lo que quieres, solo sabes cuánto tienes, esto es Presupuesto.
