CAT6 FAQ - Perguntas frequentes sobre o cabo Cat6

Número Browse:67     Autor:editor do site     Publicar Time: 22-08-2019      Origem:alimentado

O que é um cabo Cat 6

Cat 6 (Categoria 6) é um padrão de cabo usado principalmente para Ethernet redes de computadores, sistemas de segurança e serviços de telefonia.

Cabo Cat 6 é retrocompatível com o Gato 5E, Categoria 6 (Wiki) cabo é capaz de transmitir voz e dados até 155 Mbps (mega bits por segundo), com frequências de transmissão possíveis de até 550 MHz.

gato6


Cat6 suporta gigabit

Gato 6 carrega Ethernet Conexões 10Base-T, 100Base-TX e 1000Base-T (Gigabit Ethernet).

O cabo Cat 6 é suportado com especificações mais rigorosas para diafonia e ruído do sistema do que os padrões de cabeamento anteriores.


Quantos pares de Cat6

Os cabos da categoria 6 vêm com quatro pares de fios de cobre trançados e cada par trançado é construído em cobre de calibre 23 maior.

O modelo anterior, Categoria 5, usava fios de cobre de calibre 24.Em bitolas de fio, um número maior indica um fio menor.


Posso usar rj45 para Cat6

Os cabos Cat 6 geralmente terminam com conectores elétricos RJ-45.

O desempenho do caminho do sinal será limitado ao da categoria mais baixa se os componentes dos vários padrões de cabo forem misturados.


Qual é o comprimento máximo permitido de um link permanente Cat 6

O comprimento máximo de um Cabo Cat 6 segmento é de 220 metros.

Um repetidor precisa ser instalado para enviar dados por distâncias maiores ou pode ocorrer perda de dados.

COMPRIMENTOS MÁXIMOS DO CABO ETHERNET
ESPECIFICAÇÃO TIPO DE CABO COMPRIMENTO MÁXIMO
10BaseT Par trançado não blindado 100 metros
10Base2 Cabo coaxial fino 180 metros
10Base5 Cabo coaxial grosso 500 metros
10Base F Cabo de fibra óptica 2000 metros
100BaseT Par trançado não blindado 100 metros
100BaseTX Par trançado não blindado 220 metros



Como fazer um Patch Cable Cat6

Instalando Gato 6 cabo é considerado mais difícil do que Cat 5 ou Gato 5E.A principal razão por trás disso é que os condutores são torcidos com mais força nos cabos Cat 6,

o que torna mais difícil separá-los.Fora isso, todo o resto é essencialmente o mesmo que instalar cabos Cat 5 ou Cat 5E.

As empresas de fabricação de cabos fornecem conectores e painéis com dentes muito mais afiados para ajudar a dividir os condutores em pares e completar facilmente os cabos de instalação Cat 6.

No entanto, ao instalar os cabos Cat 6 é aconselhável levar um pouco mais de tempo e realizar a instalação corretamente sem danificar os dedos.


Passo 1

Este procedimento geralmente se aplica aos conectores Cat 6 RJ45.
Um método alternativo é fornecido para conectores que utilizam uma 'barra de carga'.


Passo 2

Corte o cabo no comprimento necessário.
Se você planeja usar botas sem snagless, este seria um bom momento para colocá-las.
Certifique-se de que as botas estarão voltadas 'para fora' em direção ao conector.


etapa 3

Retire a capa do cabo aproximadamente 1 polegada.
Use o cortador fornecido com a ferramenta de crimpagem ou tira manualmente.
Tenha cuidado para não cortar os fios individuais.
Desenrole cada um dos 4 pares e endireite cada fio o máximo possível entre os dedos.

Como fazer um Patch Cable Cat6descascando-o-cabo


Passo 4

Use o esquema de fiação 568-B em ambas as extremidades para um patch cable padrão.

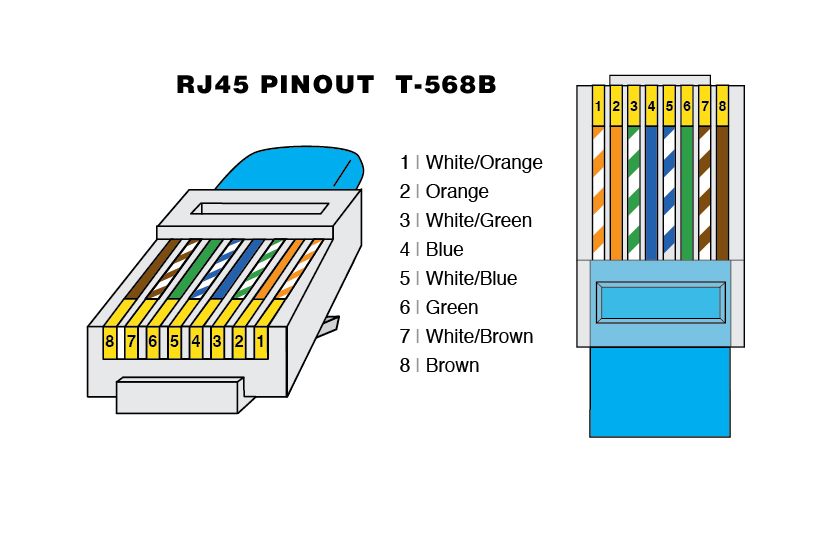

conector rj45-568B


Etapa 5

Junte todos os fios o mais próximo possível.
Segure os fios agrupados (e classificados) juntos firmemente entre o polegar e o dedo indicador.
Corte todos os fios em um ângulo perfeito de 90 graus do cabo,
1/2 polegada da extremidade da capa do cabo.
Use uma ferramenta de corte afiada para não 'esmagar' as pontas do fio.

inserindo-os-cabos-no-conectorfio-cortador-precisão



Etapa 6

Com os pinos do conector voltados para cima, insira cuidadosamente os fios no conector.
Aplique uma quantidade moderada de força para encaixar adequadamente os fios contra os contatos no conector.

Alternar para conectores de tipo 'load bar'

UMA.

Observe que a barra de carga possui ranhuras em um lado com uma borda flangeada em uma extremidade.
O lado com fenda deve ficar voltado para os pinos dentro do conector.
Os fios são inseridos na extremidade flangeada.

Alternativa para conectores tipo barra de carga


B.

Segure os fios agrupados (e classificados) juntos firmemente, entre o polegar e o indicador.
Corte todos os fios em um ângulo agudo do cabo.
Use uma ferramenta de corte afiada para não 'esmagar' as pontas do fio.

corte-fios-antes-barra de carga

C.

Segure a barra de carga de forma que os orifícios escalonados fiquem voltados para o cabo.
Insira os fios pela barra de carga, um de cada vez, observando cuidadosamente a orientação.
Deslize a barra de carga o mais para baixo possível.

fios inseridos na barra de carga
D.

Corte as extremidades do fio em excesso com um corte reto cerca de 0,25' além da barra de carga.
Com os pinos do conector voltados para cima, deslize o conjunto da barra de carga no conector.
Certifique-se de que os fios estejam firmemente encaixados na extremidade do conector.
Os fios do par marrom devem estar no lado direito.

inserindo-barra de carga-no-conector


Etapa 7

Observe a ponta do conector para confirmar que todos os fios estão totalmente inseridos.
O final de cada fio você deve estar à vista.
Deve haver revestimento suficiente do cabo dentro do conector para crimpagem.

Dica: Deslize a barra de carga para frente conforme necessário para fornecer o posicionamento ideal.

fios-dentro-conector-topviewfios-dentro-conector-frente


Etapa 8

Coloque o conector na ferramenta de crimpagem e aperte com força para que a alça atinja seu giro total.

crimpagem do cabo
Etapa 9

Repita o processo na outra extremidade usando o esquema de fiação desejado.
Certifique-se de deslizar as botas sem snagless confortavelmente sobre os conectores quando terminar.


Etapa 10

Sempre use um testador de cabo para verificar a continuidade, aberturas e curtos.

cabo de teste
Etapa 11

Construir cabos de conexão requer prática, então continue até dominar sua técnica



Qual cabo ethernet para gigabit



RESUMO DE DESEMPENHO DO CABO ETHERNET
CATEGORIA PROTEÇÃO VELOCIDADE MÁXIMA DE TRANSMISSÃO (A 100 METROS) LARGURA DE BANDA MÁXIMA
Gato 3 Sem blindagem 10 Mbps 16MHz
Gato 5 Sem blindagem 10/100 Mbps 100 MHz
Gato 5e Sem blindagem 1000 Mbps / 1 Gbps 100 MHz
Gato 6 Blindado ou Não Blindado 1000 Mbps / 1 Gbps >250 MHz
Gato 6a Blindado 10.000 Mbps / 10 Gbps 500 MHz
Gato 7 Blindado 10.000 Mbps / 10 Gbps 600 MHz



Código de cores do cabo Cat6


Nº do pino RJ45 Cor do fio
(T568A)
Diagrama de fiação
(T568A)
10 Sinal Base-T
Sinal 100Base-TX
Sinal 1000 Base-T
1 Branco Verde Branco Verde Transmitir+ BI_DA+
2 Verde verde Transmite- BI_DA-
3 Branco/Laranja branco/laranja Receber+ BI_DB+
4 Azul azul Não usado BI_DC+
5 Branco azul Branco azul Não usado BI_DC-
6 Laranja laranja Receber- BI_DB-
7 Branco/Marrom branco/marrom Não usado BI_DD+
8 Marrom brown Não usado BI_DD-



São compatíveis com Cat 5e e Cat 6

O cabo de categoria 6 tem especificações melhores que 5 ou 5e, permitindo que ele suporte transmissão de dados mais rápida quando instalado com dispositivos compatíveis.

No entanto, o cabo Cat 6 é compatível com as especificações anteriores e pode ser implantado em redes usando hardware mais antigo sem problemas.


Cat6 é blindado

cabo Cat6 não blindado fornece alguma resistência a EMI/RFI devido à torção dos pares de fios.Além disso, passar um cabo UTP em um ângulo de 90 graus em relação à fonte da interferência fornece proteção adicional e minimiza a exposição.Com sua proteção integrada (pares trançados) e essa proteção adicional, o cabeamento UTP Cat6 pode fornecer alguma proteção contra EMI/RFI.


Se sua aplicação requer mais proteção contra interferência eletromagnética, Cat6 blindado pode ser o caminho a seguir.A blindagem protegerá seus dados contra interferência eletromagnética e de rádio, resultando em velocidades de transmissão mais rápidas e menos erros de dados.O cabo blindado também é melhor do que o cabo não blindado na proteção contra interferência alienígena (AXT).



Como certificar o cabo Cat6

Como certificar ou recertificar cabeamento de par trançado para Ethernet de 10 Gb/s

Download PDF



Um cabo ethernet mais longo diminui a velocidade

Cabos longos aumentarão sua latência, pois o sinal tem mais tempo para ir.

Isso não deve importar muito no caso, já que o sinal se propaga perto da velocidade da luz,

os 10 metros extras serão imperceptíveis em comparação com as muitas milhas para qualquer servidor que esteja acessando.

Haverá alguma perda de sinal em trechos extremamente longos, o que reduzirá a largura de banda, mas não deve ser significativo em 20 metros,

100 metros é o ponto onde tem que começar a se preocupar com a duração da corrida
