4 coisas que você precisa saber ao escolher um conector RF |Como escolher CONECTORES RF

Número Browse:0     Autor:Elsie     Publicar Time: 2019-07-31      Origem:alimentado

Como escolher conectores RF

4 coisas que você precisa saber ao escolher um conector RF


Os fatores que os consumidores para selecionar um Conector coaxial RF devem levar em conta incluem não apenas o desempenho eletrônico, mas também fatores econômicos.


Você deve se preocupar principalmente com quatro aspectos:

o desempenho deve atender às necessidades de fiação do sistema e economia conforme os requisitos da engenharia de valor.


Os quatro aspectos a seguir precisam ser considerados:

1. Interface do conector (SMA, SMB, BNC etc.)

2. Forma terminativa (placa de PC, cabo e painel, etc.)

3. Estrutura mecânica e chapeamento (para militares ou comerciais)

4. Interface de conectores coaxiais


Conector coaxial interface é muitas vezes determinada por sua aplicação.

Ao mesmo tempo, precisa atender ao desempenho elétrico e mecânico.

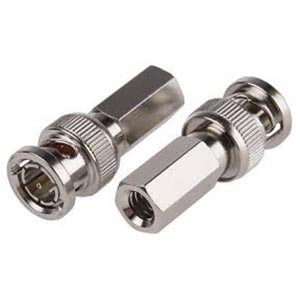

BNC

Conector BNC com trava de baioneta, frequentemente usado em conexão de sinal de rádio com frequência abaixo de 4 GHz, é amplamente utilizado no sistema de rede, instrumento, medidor e internet.

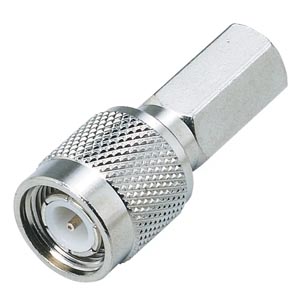

TNC

A interface do TNC se parece com a do BNC, exceto o acoplamento de parafuso.Ele pode ser usado quando a frequência de até 11 GHz e tem um bom desempenho em vibração.


SMA

O conector SMA é amplamente utilizado na aviação, Radar, comunicação por micro-ondas, comunicação digital, etc. sua impedância característica é de 50ohm, combina com cabo flexível cuja frequência é inferior a 12,4 GHz e cabo semi-rígido cuja frequência pode ser de até 18 GHz.Possui forte desempenho mecânico e pode ser usado em uma ampla faixa de frequência para seu acoplamento de parafuso.

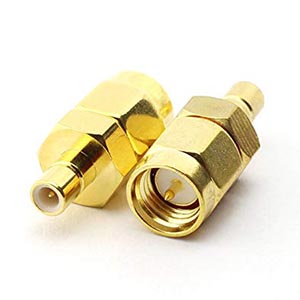

PME

O tamanho do SMB é menor que o SMA.É usado principalmente em campos de comunicação digital e substituindo o L9.O de 50ohm pode ser usado até 4GHz e o de 75ohm corresponde a 2GHz.Uma conexão rápida é uma vantagem para seu acoplamento snap-on.

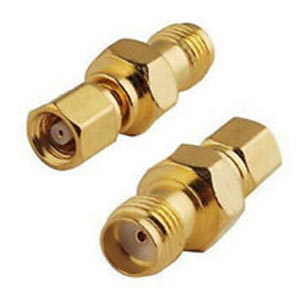

SMC

O SMC é semelhante ao SMB.Por seu mecanismo de acoplamento de parafuso, possui forte desempenho mecânico e uma faixa de frequência mais ampla.É usado principalmente em ambiente militar ou de alta vibração.


TIPO N

O TIPO N é um tipo de conector de potência baixa-média, com mecanismo de acoplamento de parafuso.A impedância característica é 50ohm ou 75ohm, e a frequência é de até 11GHz.Este tipo é amplamente utilizado em equipamentos de rádio e instrumentos eletrônicos, especialmente em aparelhos de teste.

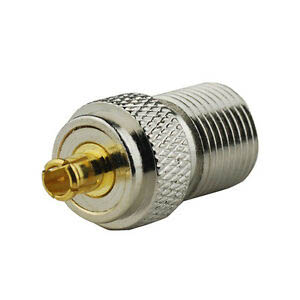

TIPO MCX

Os conectores TIPO MCX fornecidos pela empresa HANGZHOU ZION COMMUNICATION são amplamente utilizados nos campos de telecomunicações em espaços estreitos do equipamento por seu tamanho pequeno e conexão confiável.


Os fatores que os consumidores devem levar em consideração ao selecionar um conector incluem não apenas o desempenho eletrônico, mas também fatores econômicos.Você deve se preocupar principalmente com quatro aspectos: o desempenho deve atender às necessidades de fiação do sistema e a economia de acordo com os requisitos de engenharia de valor.Os quatro aspectos a seguir precisam ser considerados:


2. Desempenho elétrico, instalação e cabos

(1) Impedância característica

A impedância característica do conector deve corresponder a esse sistema e cabo coaxial de RF.A interface do conector deve atender a impedância característica de 50 ohms ou 75 ohms.Caso contrário, diminuirá o desempenho do sistema.


(2) Voltagem

Certifique-se de que a tensão de trabalho do conector esteja abaixo da tensão máxima de tolerância.


(3) frequência máxima de trabalho

Todos os tipos de conectores têm uma frequência máxima de trabalho;alguns produtos de 75ohm projetados para uso comercial geralmente têm um limite mínimo de frequência de trabalho.


(4) cabo de transmissão

O cabo de TV é frequentemente usado no sistema pensando apenas na impedância por seu pequeno efeito de blindagem.

Cabo flexível de TV é uma transmutação do cabo de TV.É amplamente utilizado em computadores por sua impedância contínua relativa, melhor efeito de blindagem, flexibilidade e baixo preço, mas não poderia ser usado em sistemas que exigem alto efeito de blindagem.

Cabo flexível blindado dissipa indutância e capacitância, usado principalmente em aparelhos e edifícios.O cabo coaxial flexível torna-se o cabo de transmissão hermético mais popular por seu desempenho especial.Coaxial significa que o sinal e o condutor aterrado estão no mesmo coaxial.Seu condutor externo é feito de torção de micromalha, por isso é chamado de cabo coaxial trançado.As características elétricas deste cabo oferecem um excelente desempenho de atenuação referente aos materiais da cestaria e sua espessura.

Costumamos usar cabos semi-rígidos de alta frequência, cuja crosta tubular substitui o condutor externo que melhora o efeito de blindagem.


(5) método de instalação

Existem dois métodos principalmente para instalar o conector: A. Soldar o condutor central e aparafusar a camada de blindagem.Este método é projetado para a situação sem ferramenta de instalação especial.B. Crimpagem da camada de blindagem de crimpagem do condutor central.Tal método precisa de ferramentas de crimpagem.Todos os outros métodos de instalação são derivados desses dois métodos, por exemplo, condutor central de solda, camada de blindagem de crimpagem.Como o método de crimpagem traz alta eficiência de trabalho e desempenho confiável usando a ferramenta de crimpagem especial, e é unânime garantir a qualidade de cada conector, esse método se tornará cada vez mais popular.


3. forma terminativa

O conector fornecido pela HANGZHOU ZION COMMUNICATION CO., LTD pode ser usado em cabo coaxial de radiofrequência, placa de circuito impresso, circuito de microfita, etc. Provou-se certo conector de forma e certo que o cabo do modelo é compatível entre si.

De um modo geral, o cabo fino se conecta com o conector de tamanho pequeno, e ainda cabos grossos correspondentes ao conector de tamanho grande.Você pode ver a tabela de tamanhos de cabos anexada que apresenta como selecionar o conector adequado.


4. estrutura mecânica e chapeamento

A estrutura do conector afeta muito seu preço.A exigência de estrutura diferente atende a diferentes ocasiões.O conector usado para militares escolhe os excelentes materiais.Corpo do escudo usa uma barra de latão ou barra de aço inoxidável, o contato resiliente usa cobre berílio, isolante usa teflon, condutor interno e externo é banhado a ouro, torna o desempenho mais confiável.Sua resistência é baixa e anticorrosiva, e a exigência técnica do produto é rigorosa.Mas conector para uso comercial Material mais econômico.

O corpo da concha usa o latão molda o corpo, o isolante usa polietileno, prata chapeada condutora, etc. Como a prata é fácil de ser oxidada, o chapeamento entalhado é mais popular.Os materiais e a estrutura do conector influenciam a dificuldade e a eficiência do trabalho.
