15 perguntas sobre cabos de fibra óptica

Número Browse:5     Autor:editor do site     Publicar Time: 20-01-2022      Origem:alimentado

1、Quanto cai uma fibra cabo custo?

Normalmente, o preço por cabo de fibra óptica varia de US$ 30 a US$ 1.000, dependendo do tipo e quantidade de fibras: G657A1/G657A2/G652D/OM2/OM3/OM4/OM5, material de revestimento PVC/LSZH/PE, comprimento e projeto estrutural e outros fatores afetam o preço dos cabos drop.



2、Vontade cabos de fibra óptica estão danificados?

Os cabos de fibra óptica são frequentemente classificados como frágeis, assim como o vidro.Claro, a fibra é de vidro.As fibras de vidro em cabos de fibra óptica são frágeis e, embora os cabos de fibra óptica sejam projetados para proteger as fibras, eles são mais propensos a danos do que o fio de cobre.O dano mais comum é a quebra da fibra, que é difícil de detectar.No entanto, as fibras também podem quebrar devido à tensão excessiva durante o puxão ou a quebra.

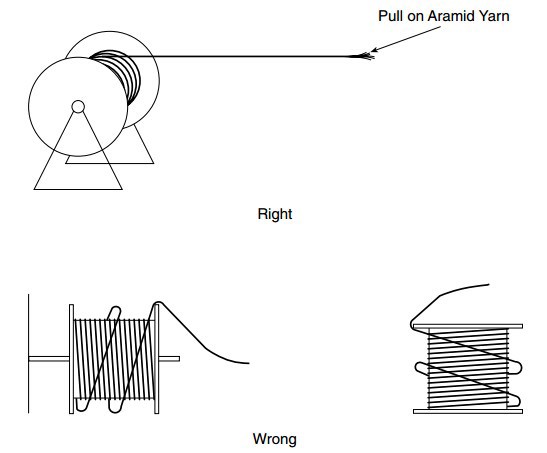

Os cabos de fibra óptica serão danificados


Os cabos de fibra óptica são usualmente danificado de duas maneiras:

• Cabos de fibra óptica pré-fabricados podem danificar os conectores se for aplicada tensão excessiva durante a instalação.Isso pode acontecer quando cabos de fibra ótica longos passam por conduítes ou dutos apertados ou quando cabos de fibra ótica ficam presos.

• O cabo de fibra óptica foi cortado ou quebrado durante a operação e precisou ser emendado para reconectar.



3、Como posso saber se meu cabo de fibra está danificado?

Se você pode ver muitas luzes vermelhas, o conector é terrível e deve ser substituído.O conector é bom se você olhar para a outra extremidade e ver apenas a luz da fibra.Não é bom se todo o ferrolho estiver brilhando.O OTDR pode determinar se o conector está danificado se o cabo for longo o suficiente.


4、Como escolher cabos de fibra óptica com base no raio de curvatura?

O raio de curvatura do cabo de fibra óptica é crítico para a instalação.Os fatores que afetam o raio mínimo de um cabo de fibra óptica incluem a espessura da capa externa, a ductilidade do material e o diâmetro do núcleo.

Para proteger a integridade e o desempenho do cabo, não podemos dobrá-lo além do raio permitido.Em geral, se o raio de curvatura for uma preocupação, recomenda-se a fibra insensível à curvatura,

permitindo fácil gerenciamento de cabos e reduzindo a perda de sinal e danos ao cabo quando o cabo é dobrado ou torcido.Abaixo está o gráfico de raio de dobra.



Tipo de cabo de fibra

Raio de curvatura mínimo

G652D

30 mm

G657A1

10 mm

G657A2

7,5 mm

B3

5,0 mm

5、Quão para testar cabo de fibra óptica?

Envie o sinal de luz para o cabo.Ao fazer isso, observe cuidadosamente a outra extremidade do cabo.Se a luz for detectada no núcleo, significa que a fibra não está quebrada e seu cabo está apto para uso.


6、Com que frequência os cabos de fibra precisam ser substituídos?

Por cerca de 30 anos, para cabos de fibra instalados corretamente, a probabilidade de falha nesse período é de cerca de 1 em 100.000.

Em comparação, a chance de intervenção humana (como escavação) danificar a fibra é de cerca de 1 em 1.000 no mesmo período.Portanto, sob condições aceitáveis, uma fibra de alta qualidade com boa tecnologia e instalação cuidadosa deve ser muito confiável - desde que não seja perturbada.


7、O tempo frio afetará os cabos de fibra óptica?

Quando a temperatura cai abaixo de zero e a água congela, forma-se gelo ao redor das fibras - o que faz com que as fibras se deformem e dobrem.Isso reduz o sinal através da fibra, pelo menos reduzindo a largura de banda, mas provavelmente interrompendo completamente a transmissão de dados.


8、Qual dos seguintes problemas vai causa a perda do sinal?

As causas mais comuns de falhas de fibra:

• Quebra de fibra devido a estresse físico ou flexão excessiva

• Potência de transmissão insuficiente

• Perda de sinal excessiva devido a extensões de cabo longos

• Conectores contaminados podem causar perda excessiva de sinal

• Perda excessiva de sinal devido a falha do conector ou do conector

• Perda de sinal excessiva devido a conectores ou muitos conectores

• Conexão incorreta da fibra ao patch panel ou bandeja de emenda

Normalmente, se a conexão falhar completamente, é porque o cabo está quebrado.No entanto, se a conexão for intermitente, existem vários motivos possíveis:

• A atenuação do cabo pode ser muito alta devido a conectores de baixa qualidade ou muitos conectores.

• Poeira, impressões digitais, arranhões e umidade podem contaminar os conectores.

• A força do transmissor é baixa.

• Conexões ruins no armário de fiação.


9、Quão profundo é o cabo sepultado?

Profundidade do cabo: A profundidade em que os cabos enterrados podem ser colocados varia de acordo com as condições locais, como 'linhas de congelamento' (a profundidade em que o solo congela a cada ano).Recomenda-se enterrar os cabos de fibra óptica a uma profundidade/cobertura de pelo menos 30 polegadas (77 cm).


10、Quão para encontrar óptica enterradaai cabos?

A melhor maneira de localizar um cabo de fibra óptica é inserir o poste do cabo no conduíte e, em seguida, usar um dispositivo de localização EMI para conectar diretamente ao poste do cabo e rastrear o sinal, o que, se feito corretamente, pode fornecer uma localização muito precisa.


11、Pode detector de metaiss encontrar ópticaai cabos?

Como todos sabemos, o custo de danificar cabos de fibra óptica ativos é alto.Eles geralmente carregam uma carga pesada de comunicações.É imperativo encontrar a sua localização exata.Infelizmente, eles são difíceis de localizar com varreduras de solo.Eles não são de metal e não podem usar aço com localizador de cabos.A boa notícia é que eles geralmente são agrupados e podem ter camadas externas.Às vezes, eles são mais fáceis de detectar usando varreduras de radar de penetração no solo, localizadores de cabos ou até detectores de metal.

12、Qual é a função do tubo de buffer no cabo óptico?

Os tubos de buffer são usados ​​em cabos de fibra óptica para proteger as fibras de interferência de sinal e fatores ambientais, pois são comumente usados ​​em aplicações externas.Os tubos de buffer também bloqueiam a água, o que é especialmente importante para aplicações 5G porque são usados ​​ao ar livre e frequentemente expostos à chuva e neve.Se a água entrar no cabo e congelar, ela pode se expandir dentro do cabo e danificar a fibra.


13、Como os cabos de fibra óptica são unidos?

Tipos de emenda

Existem dois métodos de emenda, mecânico ou de fusão.Ambas as formas oferecem uma perda de inserção muito menor do que os conectores de fibra óptica.


Emenda mecânica

A emenda mecânica do cabo óptico é uma técnica alternativa que não requer uma emenda por fusão.

As emendas mecânicas são emendas de duas ou mais fibras ópticas que alinham e colocam os componentes que mantêm as fibras alinhadas usando um fluido de correspondência de índice.

A emenda mecânica usa emendas mecânicas menores de aproximadamente 6 cm de comprimento e cerca de 1 cm de diâmetro para conectar permanentemente duas fibras.Isso alinha precisamente as duas fibras nuas e, em seguida, as prende mecanicamente.

Tampas de encaixe, tampas adesivas ou ambas são usadas para fixar a emenda permanentemente.

As fibras não estão permanentemente conectadas, mas são unidas para que a luz possa passar de uma para a outra.(perda de inserção <0,5dB)

A perda de emenda é tipicamente 0,3dB.Mas a emenda mecânica de fibra apresenta reflexões mais altas do que os métodos de emenda por fusão.

A emenda mecânica do cabo óptico é pequena, fácil de usar e conveniente para um reparo rápido ou instalação permanente.Eles têm tipos permanentes e reacessíveis.

As emendas mecânicas de cabos ópticos estão disponíveis para fibra monomodo ou multimodo.


Emenda de fusão

A emenda por fusão é mais cara que a emenda mecânica, mas dura mais.O método de emenda por fusão funde os núcleos com menos atenuação.(perda de inserção <0,1dB)

Durante o processo de emenda por fusão, um splicer de fusão dedicado é usado para alinhar precisamente as duas extremidades da fibra e, em seguida, as extremidades de vidro são 'fundidas' ou 'soldadas' usando um arco elétrico ou calor.

Isso cria uma conexão transparente, não reflexiva e contínua entre as fibras, permitindo a transmissão óptica de baixa perda.(Perda típica: 0,1 dB)

O splicer de fusão realiza a fusão de fibra óptica em duas etapas.

1. Alinhamento preciso das duas fibras

2. Crie um leve arco para derreter as fibras e soldá-las juntas

Além da perda de emenda tipicamente menor de 0,1 dB, os benefícios da emenda incluem menos reflexões traseiras.

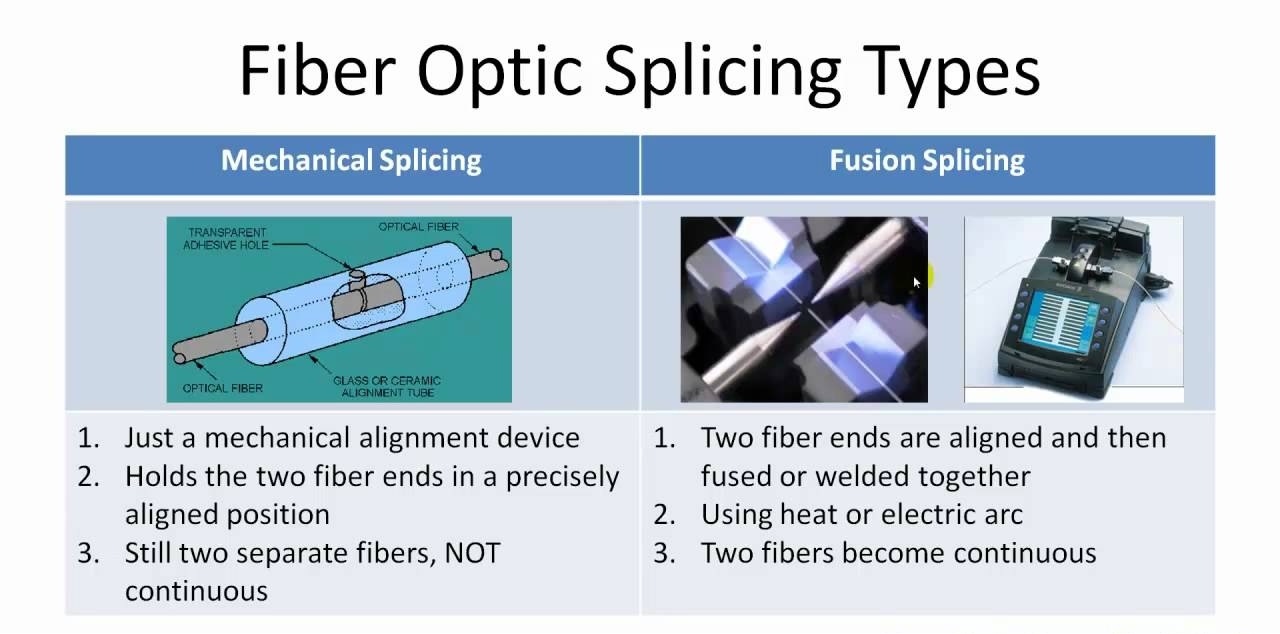

tipos de emenda de fibra óptica

14、Qual é a perda de emenda aceitável em fibra óptica

A perda de inserção típica para conectores mecânicos monomodo varia de 0,05 a 0,2 dB.A emenda de fibra é um dos métodos permanentes mais amplamente utilizados para conectar fibras ópticas.


15、Qual é a diferença entre o exterior fibra cabo e euinterior fibra cabo?

Cabos internos:

Os cabos de fibra podem ser divididos em internos e externos de acordo com diferentes ambientes de uso.

O cabo óptico interno é um tipo de cabo óptico formado por fibra óptica (portadora de transmissão óptica) através de um processo específico.Consiste principalmente em fibras ópticas (filamentos de vidro tão finos quanto cabelos), bainhas protetoras de plástico e invólucros de plástico.

Não há ouro, prata, cobre ou alumínio no cabo óptico e geralmente não tem valor de reciclagem.

O cabo óptico interno é um tipo de linha de comunicação que é formada por um certo número de fibras ópticas de uma certa maneira, e algumas são enroladas com uma bainha ou uma bainha externa para realizar a transmissão do sinal óptico.

Os cabos de fibra óptica internos têm baixa resistência à tração e proteção deficiente, mas são mais portáteis e econômicos.Os cabos ópticos internos são usados ​​principalmente para construir conexões de fiação entre equipamentos de rede.


Características do cabo óptico interno:

Os cabos ópticos internos têm baixa resistência à tração e uma camada protetora mais pobre, mas são relativamente leves e mais econômicos.O cabo óptico interno é adequado principalmente para fiação horizontal e subsistemas de backbone.Os cabos ópticos externos têm maior resistência à tração e uma camada protetora mais espessa e geralmente são embalados com blindagem.Os cabos ópticos externos são usados ​​principalmente na construção de subsistemas complexos e podem ser usados ​​em ocasiões como enterramento externo, tubulação, colocação aérea e submarina e outros eventos.

Cabo de fibra externa:

Cabos ópticos externos são cabos ópticos para uso externo.A comparação é o cabo óptico interno.Cabos ópticos externos são linhas de comunicação usadas para transmissão de sinais ópticos.

Um certo número de fibras ópticas forma um núcleo de cabo de uma certa maneira, com uma capa interna e uma capa externa.


Features do cabo óptico ao ar livre:

Consiste principalmente em fibras ópticas (filamentos de vidro tão finos quanto cabelos), bainhas protetoras de plástico e invólucros de plástico.Não há ouro, prata, cobre ou alumínio no cabo óptico e geralmente não tem valor de reciclagem.Os cabos ópticos externos têm maior resistência à tração e camadas protetoras mais espessas e geralmente são blindados (ou seja, cobertos com pele de metal).Os cabos de fibra ótica externos são usados ​​principalmente para interconexão entre edifícios e redes remotas.
