Como escolher o cabo certo para CCTV & Sistemas de Vigilância por Vídeo? |
Wuando considerando o sistema de vigilância por vídeo. Existem dois tipos de sistemas de segurança disponíveis no mercado; Sistema de segurança DVR e sistema de segurança NVR. Como sabemos, gravador de vídeo digital (DVR) e gravador de vídeo em rede (NVR) vêm em diversos recursos, modelos e tipos diferentes. Entender a função deles e a diferença entre eles é muito importante quando você quer escolher um sistema para atender às suas necessidades.E escolha o cabo certo para eles especialmente importante.ZION Communication dá a seguinte sugestão em escolher os cabos certos para ajudá-lo. |
Sistema de segurança | Distância de Transmissão | Cabo sugerido | Qualidade máxima | Economia |
DVR | Comprimento≤200 m | RG59 | 7100107 | 7100108 |
RG59 + 2C | 7102021 | 7102034 |
200 milhões＜Length≤500M | RG6 | 7100061 | 7100064 |
RG6 + 2C | 7102002 | 7102001 |
comprimento＞500 milhões | RG11 | 7100261 | 7100209 |
RG11 + 2C |
|
|
Comprimento≤100 m | Cat5e | 7112110 | 7112109 |
Cat5e + 2C | 7112302 | 7112305 |
comprimento＞1000 mi | Cabo de fibra óptica |
|
|
NVR | Comprimento≤100 m | UTP CAT5E |
| 7112109 |
100 milhões＜Comprimento≤200 m | UTP CAT5E BC | 7112110 |
|
200 milhões＜Comprimento≤300M | UTP CAT6 | 7112202 | 7112209 |
comprimento＞1000 mi | Cabo de fibra óptica |
|
|
|
|
|
|
|
Amplificador de potência; Ao controle | Distância de Transmissão | Cabo sugerido | Qualidade máxima | Economia |
Controle PTZ | Comprimento≤100 m | RVV6 × 0.5mm2 | 7144103 |
|
comprimento＞100 milhões | RVV6 × 0.75mm2 | 7144111 |
|
Controle de lente |
| RVV4 × 0.5mm2 | 7144102 |
|
Controle do Decodificador |
| RVV2 × 1mm2 Blindado | 7144116 |
|
Poder da câmera
(Câmera 20PCS) | 34 a 50 milhões | 6mm2 Cabo de energia | 7144006 |
|
21 a 33 milhões | 4 mm2 Cabo de energia | 7144005 |
|
20 milhões | 2,5 mm2 Cabo de energia | 7144004 |
|
Principalmente métodos de transmissão comumente usados em CCTV & Sistema de vigilância |
|
Quando nossos clientes instalam o CCTV & Sistema de Vigilância, eles vão preparar diferentes projetos de acordo com as diferentes circunstâncias de seus clientes. Usando o design de instalação correta irá melhorar a estabilidade do sistema de monitoramento e melhorar a eficiência da construção, também pode reduzir custos. Hoje, a ZION COMMUNICATION informará diversos programas na transmissão de dados de monitoramento digital.
Uma câmera, uma fonte de alimentação, um PC de cabo de rede
A fiação precisa conectar dois tipos de cabo:Cabo de alimentação e cabo de rede.
Melhor escolha do cabo de alimentação:
http://www.zion-communication.com/HELOSIGNAL-Electrica-Installation-Cable-RV-pd6477503.html
Melhor escolha do cabo de rede:
http://www.zion-communication.com/CAT5E-CPA-for-network-camera-Twisted-Pair-Installation-Cable-pd6425962.html
Transmissão de cabo de alimentação 220V AC, cada câmera requer uma fonte de alimentação para poder. O cabo de rede é usado para transferir dados para o videocassete. Ambos são indispensáveis.

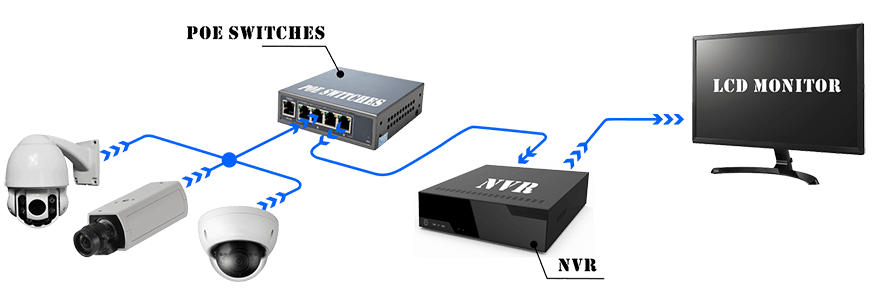

Usando comutadores POE
Desta forma, só use o cabo de rede de 8 núcleos como meio de transmissão, não precisa mais de cabo de alimentação, sua distância de transmissão pode chegar a 160 metros, diz-se que alguns fabricantes podem agora chegar a 250 metros através de modelos não padrão.Componente ZION COMMUNICATION boa qualidade cat5e para interruptores POE:
http://www.zion-communication.com/CAT-5E-network-cable-pl579621.html |
 |
Vantagens de usar switches POE em CCTV & Sistema de vigilância |
1, não precisa fio cabo de alimentação, economizar materiais, economizar mão de obra, melhorar a eficiência de construção!
2, pura eletricidade de baixa tensão, sem choque elétrico, sem riscos de incêndio!
3, já não use o poder, reduza a probabilidade de falhas, reduza custos de manutenção!
4, com o suporte de armazenamento, funciona mais bonito, a aceitação é mais fácil de passar!
5, reduzir a dificuldade de construção, fácil e simples, mais fácil de começar!
Quais são os outros benefícios? As pessoas que usam switches POE podem entender por experiência própria! |
Fibra mais transceptor, deixe a distância de transmissão mais longe |
Quando a distância de monitoramento mais de 100 metros, em circunstâncias normais, o cabo não pode fazer nada. Desta vez, geralmente, considere o uso de fibra. Distância de fibra pode atingir 20 km!
A fibra óptica é usada para transmitir dados, ela precisa trabalhar com os transceptores de fibra ótica para completar o trabalho. Os transceptores de fibra ótica são usados em pares para sinal óptico e conversão de sinal elétrico.
Os transceptores de fibra ótica são divididos em 100 megahertz e gigabit, e podem ser selecionados com base no número de câmeras incluídas.
Os preços das fibras são baratos, e a transmissão Quando a distância de monitoramento de mais de 100 metros, Em circunstâncias normais, o cabo não pode fazer nada. Desta vez, geralmente, considere o uso de fibra. Distância de fibra pode atingir 20 km!
A fibra óptica é usada para transmitir dados, ela precisa trabalhar com os transceptores de fibra ótica para completar o trabalho. Os transceptores de fibra ótica são usados em pares para sinal óptico e conversão de sinal elétrico.
Os transceptores de fibra ótica são divididos em 100 megahertz e gigabit, e podem ser selecionados com base no número de câmeras incluídas.
Os preços das fibras são baratos e a distância de transmissão está longe, amplamente utilizada em projetos de monitoramento. Mas a fibra precisa ser soldada, o equipamento de soldagem é caro, então geralmente a soldagem precisa encontrar alguém para realizar. Leva uma certa quantia de custos e tempo. Isso faz com que muitos engenheiros olhem e recuem!
A ZION COMMUNICATION fornece muitos tipos de cabos de fibra óptica de boa qualidade para você:
http://www.zion-communication.com/Optical-Fiber-Cable.htmlion distância é muito, amplamente utilizado em projetos de monitoramento. Mas a fibra precisa ser soldada, o equipamento de soldagem é caro, então geralmente a soldagem precisa encontrar alguém para realizar. Leva uma certa quantia de custos e tempo. Isso faz com que muitos engenheiros olhem e recuem!
A ZION COMMUNICATION fornece muitos tipos de cabos de fibra óptica de boa qualidade para você:
http://www.zion-communication.com/Optical-Fiber-Cable.html |
